Топливный бак — HITACHI MH5510B

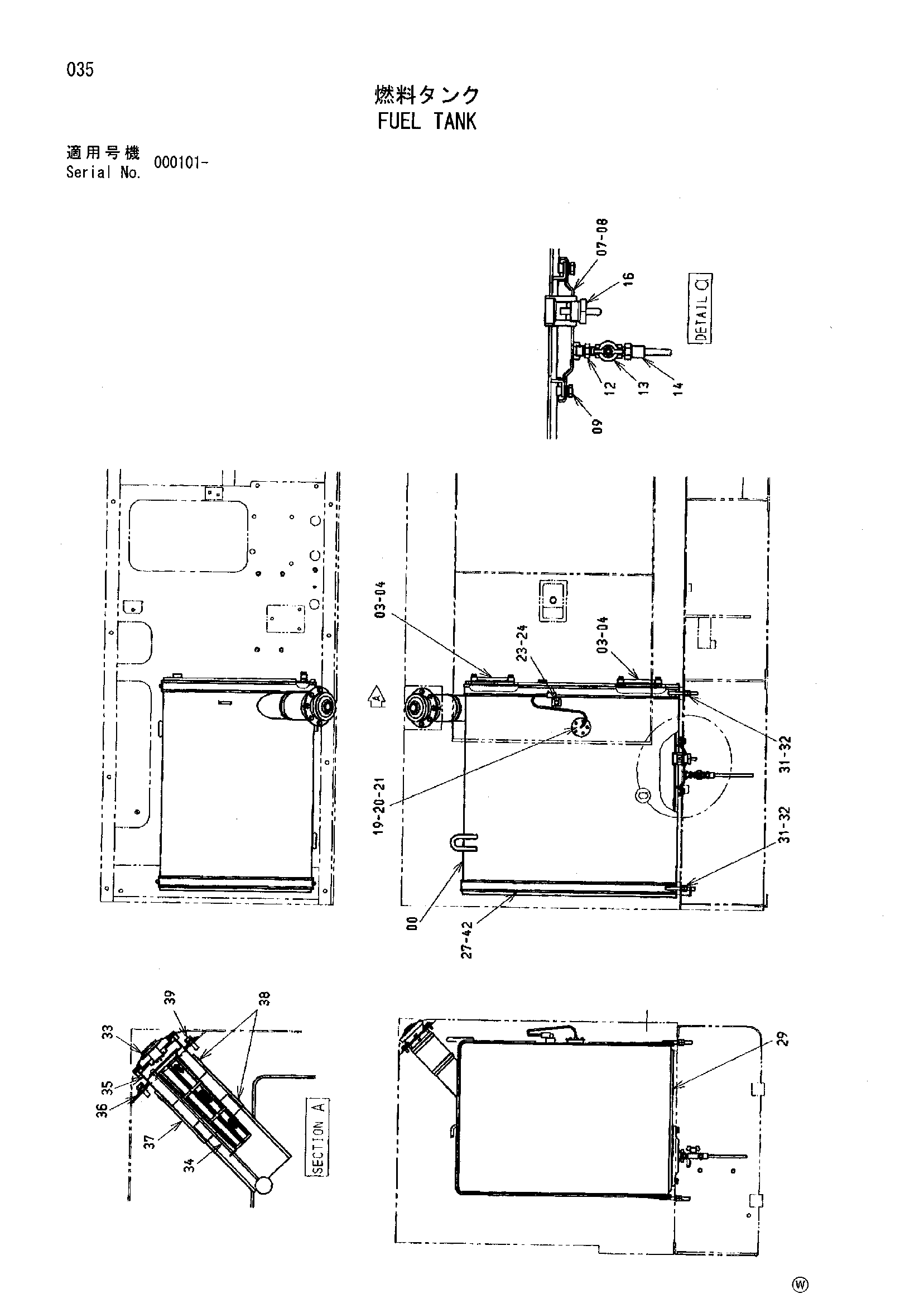

Заводская схема «Топливный бак» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020992 | Топливный бак | 1 |
| 03 | 8033923 | Указатель уровня | 2 |
| 03A | 4100967 | Болт | 2 |
| 04 | 449558 | Уплотнительная шайба | 8 |
| 07 | 8067496 | Крышка | 1 |
| 08 | A810160 | Уплотнительное кольцо | 1 |
| 09 | J011020 | Болт с шайбой | 6 |
| 09 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 09 | J271020 замена: J222010 | Болт с шайбой | 6 |
| 12 | 94-1901 | Адаптер | 1 |
| 13 | 4374265 | Шаровой клапан | 1 |
| 14 | 4155523 | Шланг | 1 |
| 16 | 9726772 | Трубка | 1 |
| 19 | 4257128 | Поплавок | 1 |
| 20 | 4269607 | Манжета | 1 |
| 21 | J450510 | Винт с шайбой | 5 |
| 23 | 4257159 | Кронштейн | 1 |
| 24 | J011020 | Болт с шайбой | 1 |
| 24 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 24 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 27 | 9759489 | Лента | 2 |
| 29 | 4053393 | Пластина резиновый | 3 |
| 31 | J952012 | Гайка | 8 |
| 32 | A590112 | Плоская шайба | 4 |
| 33 | 4361638 | Колпачок | 1 |
| 33A | 4168820 | Манжета резиновый | 1 |
| 34 | 4353560 | Сетчатый фильтр | 1 |
| 34A | 4372619 | Сетчатый фильтр | 1 |
| 34B | 4372620 | Поплавок | 1 |
| 35 | 9759748 | Заливная горловина | 1 |
| 36 | 4483162 | Резиновая прокладка | 1 |
| 37 | 4483159 | Топливный шланг | 1 |
| 38 | 4507397 | Хомут шланга | 2 |
| 39 | J020825 | Болт с шайбой | 8 |
| 39 | J260825 замена: J900825 | Болт с шайбой | 8 |
| 39 | J260825 замена: A590108 | Болт с шайбой | 8 |
| 42 | 4486062 | Резиновая прокладка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
