Кабина (1/2) — HITACHI MH5510B

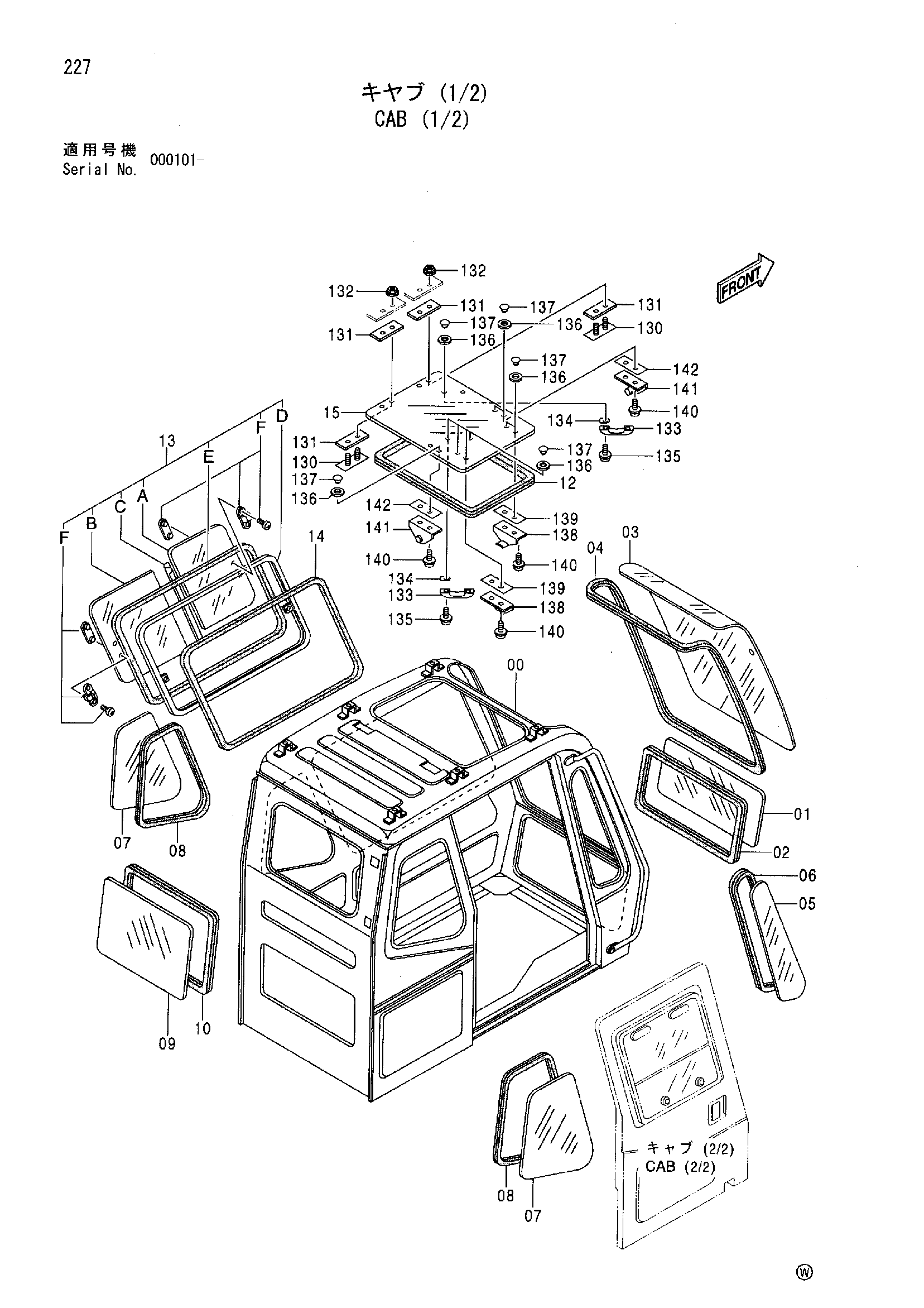

Заводская схема «Кабина (1/2)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4338172 | Кабина в сборе | 1 | |
| 01 | 4382185 | Стекло | 1 |
| 02 | 4345180 | Уплотнитель | 1 |
| 03 | 4414652 | Стекло | 1 |
| 04 | 4345182 | Уплотнитель | 1 |
| 05 | 4382190 | Стекло | 1 |
| 06 | 4345184 | Уплотнитель | 1 |
| 07 | 4382191 | Стекло | 2 |
| 08 | 4345186 | Уплотнитель | 2 |
| 09 | 4382189 | Стекло | 1 |
| 10 | 4345188 | Уплотнитель | 1 |
| 12 | 4479117 | Уплотнитель | 1 |
| 13 | 4382194 | Рамка окна | 1 |
| 13A | 4382187 | Стекло | 1 |
| 13B | 4382188 | Стекло | 1 |
| 13C | 4345200 | Уплотнитель | 1 |
| 13D | 4345332 | Рама | 1 |
| 13E | 4345333 | Гласс-рун | 1 |
| 13F | 4345334 | Замок | 2 |
| 14 | 4345192 | Велт | 1 |
| 15 | 4382192 | Стекло | 1 |
| 130 | 4479122 | Кронштейн | 2 |
| 131 | 4479119 | Уплотнение | 4 |
| 132 | 4479230 | Гайка | 4 |
| 133 | 4479128 | Рукоятка | 2 |
| 134 | 4479126 | Уплотнение | 4 |
| 135 | J680516 | Винт с шайбой | 4 |
| 136 | 4350071 | Манжета | 12 |
| 137 | 4345337 | Держатель | 12 |
| 138 | 4479123 | Кронштейн | 2 |
| 139 | 4479120 | Уплотнение | 2 |
| 140 | J680512 | Винт с шайбой | 8 |
| 141 | 4479129 | Кронштейн | 2 |
| 142 | 4479121 | Уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
