Портал гидроцилиндр трубопроводы — HITACHI MH5510B

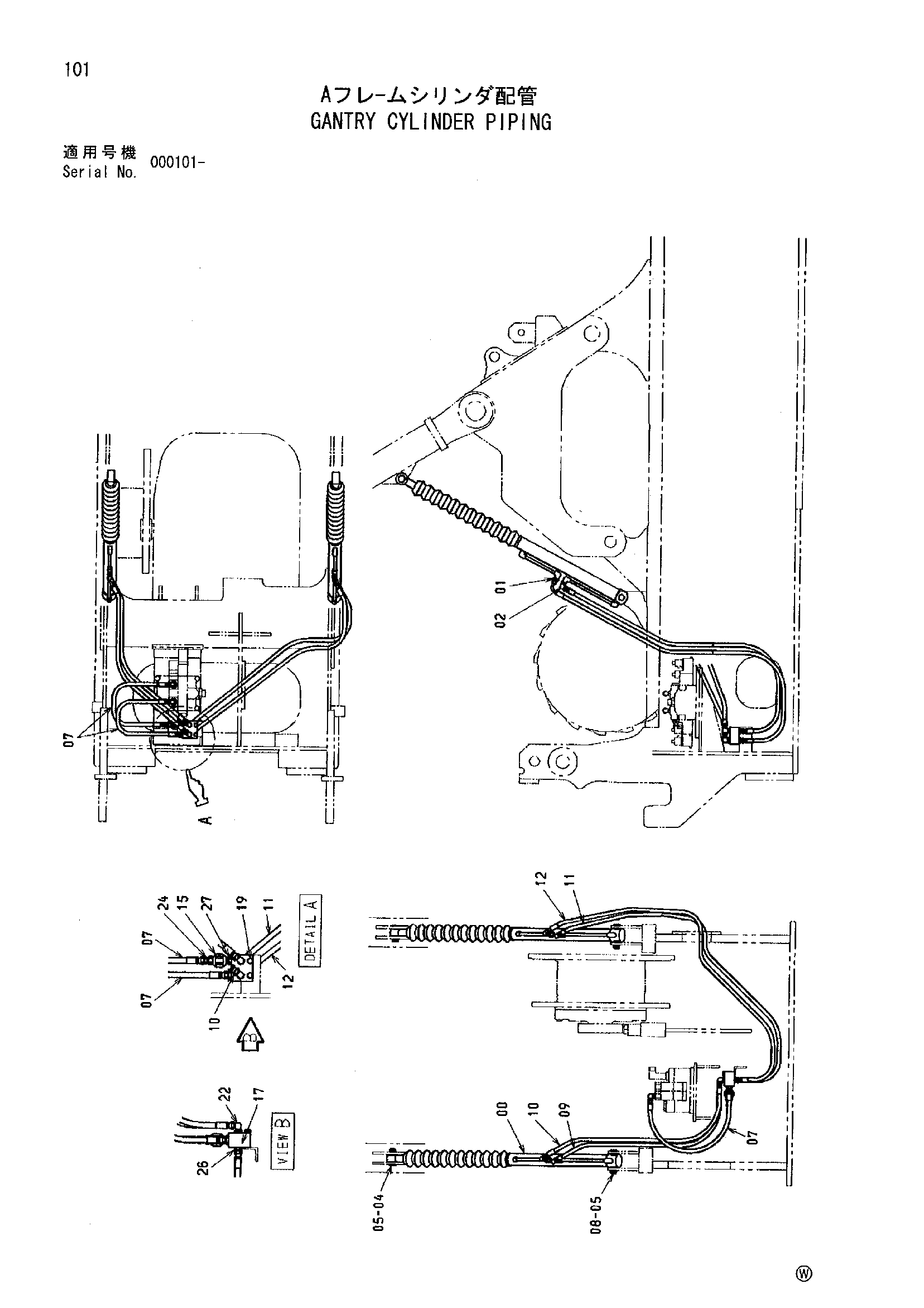

Заводская схема «Портал гидроцилиндр трубопроводы» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4485913 | Гидроцилиндр. масляный | 2 |
| 01 | A852123 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4377026 | Палец | 2 |
| 05 | A768050 | Шплинт | 4 |
| 07 | 4305635 | Шланг | 2 |
| 08 | 4600076 | Палец | 2 |
| 09 | 4418499 | Шланг | 1 |
| 10 | 4392267 | Шланг | 1 |
| 11 | 4467776 | Шланг | 1 |
| 12 | 4390559 | Шланг | 1 |
| 15 | 4189448 | Клапан тхроттле | 1 |
| 17 | 3083406 | Блок | 1 |
| 19 | J011065 | Болт с шайбой | 2 |
| 19 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 19 | J271065 замена: J222010 | Болт с шайбой | 2 |
| 22 | A852333 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4215648 | Адаптер | 1 |
| 26 | A852133 | Адаптер | 3 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4219343 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
