Трубопроводы системы смазки (портал) — HITACHI MH5510B

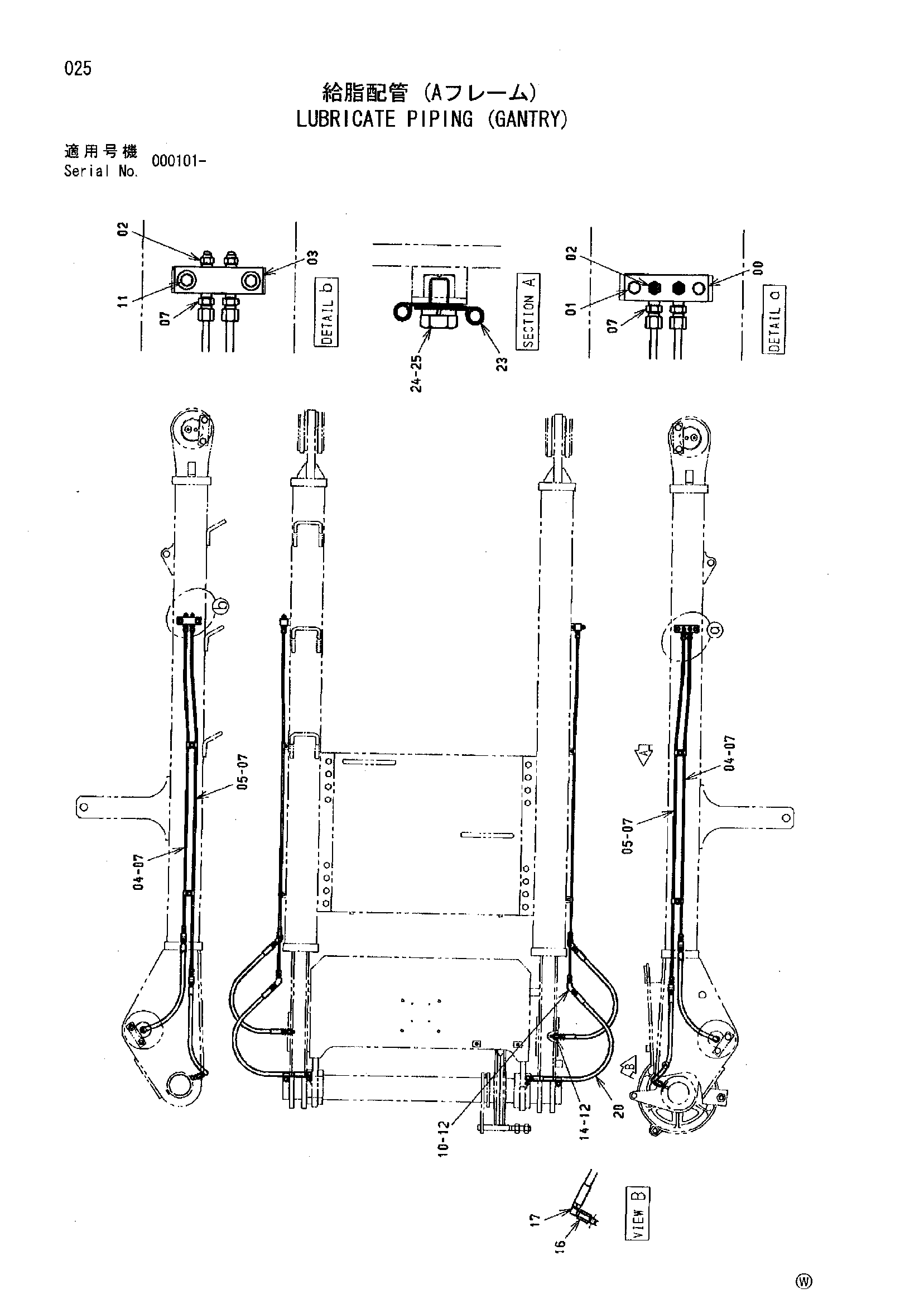

Заводская схема «Трубопроводы системы смазки (портал)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4034462 | Угловой штуцер | 1 |
| 01 | J010845 | Болт с шайбой | 2 |
| 01 | J260845 замена: J900845 | Болт с шайбой | 2 |
| 01 | J260845 замена: A590108 | Болт с шайбой | 2 |
| 02 | J75482 | Пресс-маслёнка | 4 |
| 03 | 4489318 | Коллектор | 1 |
| 04 | 4485336 | Трубка | 2 |
| 05 | 4485337 | Трубка | 2 |
| 07 | 4130169 | Штуцер трубки | 8 |
| 10 | 94-0600 | Угловой штуцер | 4 |
| 11 | J010840 | Болт с шайбой | 2 |
| 11 | J260840 замена: J900840 | Болт с шайбой | 2 |
| 11 | J260840 замена: A590108 | Болт с шайбой | 2 |
| 12 | 94-1301 | Адаптер | 6 |
| 14 | 4078859 | Переходник | 2 |
| 16 | 4085073 | Адаптер | 2 |
| 16 | 4100554 | Адаптер | 2 |
| 17 | 94-1401 | Угловой штуцер | 2 |
| 20 | 4098901 | Нейлоновый шланг | 4 |
| 23 | 484827 | Хомут | 10 |
| 24 | J901020 | Болт | 6 |
| 25 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
