Пилотные гидролинии (7) — HITACHI MH5510B

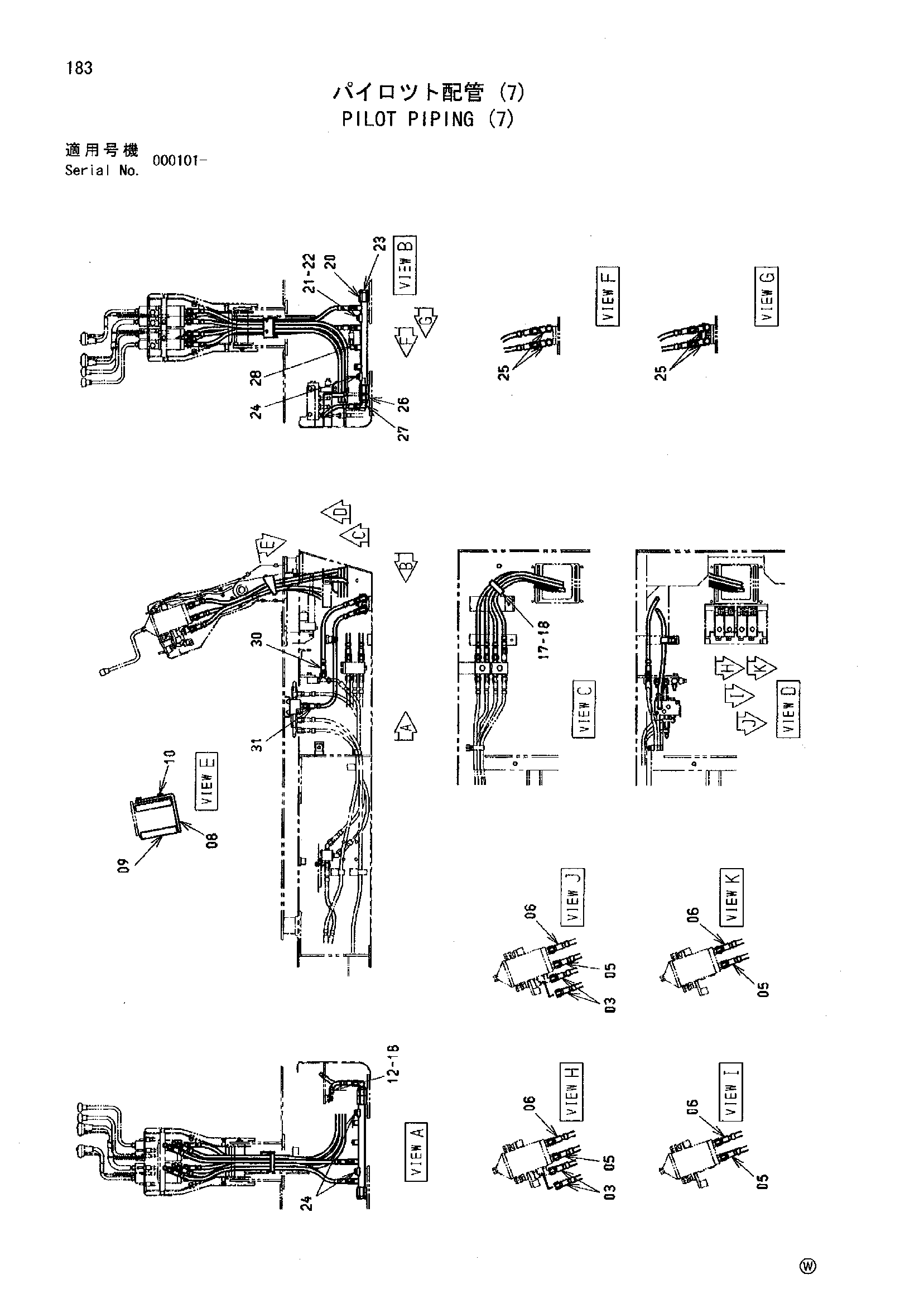

Заводская схема «Пилотные гидролинии (7)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4390648 | Шланг | 4 |
| 05 | 4319150 | Шланг | 4 |
| 06 | 4319151 | Шланг | 4 |
| 08 | 9742971 | Опора | 1 |
| 09 | 4317431 | Трубка | 2 |
| 10 | J010614 | Болт с шайбой | 2 |
| 10 | J260614 замена: J900614 | Болт с шайбой | 2 |
| 10 | J260614 замена: A590106 | Болт с шайбой | 2 |
| 12 | 4190282 | Зажим | 1 |
| 17 | 4204136 | Зажим | 1 |
| 18 | J011022 | Болт с шайбой | 2 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 18 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 20 | 8070022 | Трубка | 2 |
| 21 | 4189859 | Хомут трубки | 2 |
| 22 | J011255 | Болт с шайбой | 2 |
| 22 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 22 | J271255 замена: J222012 | Болт с шайбой | 2 |
| 23 | 4174542 | Пробка | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4093624 | Пробка | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4200467 | Адаптер | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4263450 | Переходник S | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4200471 | Угловой штуцер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4257630 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4383987 | Шланг | 1 |
| 31 | 4375295 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
