Нижний рама трубопроводы (4) — HITACHI MH5510B

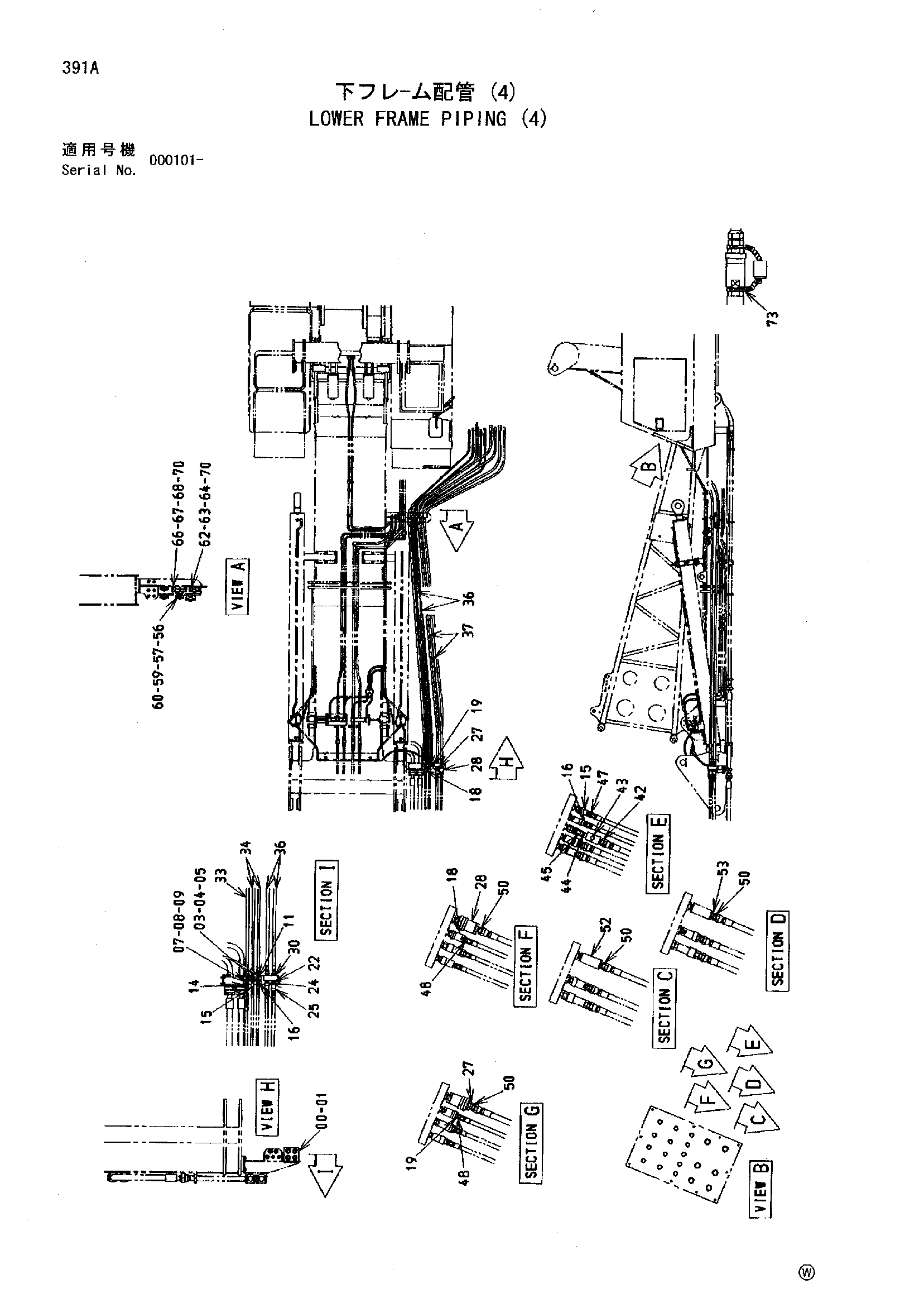

Заводская схема «Нижний рама трубопроводы (4)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3100528 | Блок | 1 |
| 01 | J011030 | Болт с шайбой | 3 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 01 | J271030 замена: J222010 | Болт с шайбой | 3 |
| 03 | 4361209 | Адаптер | 2 |
| 04 | 4202531 | Гайка | 2 |
| 05 | A590914 | Пружинная шайба | 2 |
| 07 | 4361210 | Адаптер | 3 |
| 08 | 4316589 | Гайка | 3 |
| 09 | A590920 | Пружинная шайба | 3 |
| 11 | 4246672 | Соединительный штуцер | 1 |
| 14 | 4073092 | Самоуплотняющееся соединение | 1 |
| 15 | 4022907 | Самоуплотняющееся соединение | 2 |
| 15A | 4072595 | Колпачок | 1 |
| 16 | 4022908 | Самоуплотняющееся соединение | 2 |
| 16A | 4072596 | Колпачок | 1 |
| 18 | 4251234 | Самоуплотняющееся соединение | 2 |
| 19 | 4251235 | Самоуплотняющееся соединение | 2 |
| 22 | 4208243 | Адаптер | 4 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4041578 | Самоуплотняющееся соединение | 1 |
| 24A | 4072598 | Колпачок | 1 |
| 25 | 4041579 | Самоуплотняющееся соединение | 1 |
| 25A | 4072597 | Колпачок | 1 |
| 27 | 4095396 | Самоуплотняющееся соединение | 2 |
| 28 | 4411187 | Самоуплотняющееся соединение | 2 |
| 30 | 4042033 | Адаптер | 4 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4614073 | Шланг | 1 |
| 34 | 4614054 | Шланг | 2 |
| 36 | 4602002 | Шланг | 2 |
| 37 | 4614055 | Шланг | 2 |
| 38 | 4614070 | Шланг | 2 |
| 42 | 4131885 | Адаптер | 1 |
| 43 | 4163091 | Обратный клапан | 1 |
| 44 | 94-1703 | Адаптер | 1 |
| 45 | 4073093 | Муфта | 1 |
| 47 | 4215650 | Адаптер | 2 |
| 48 | 4221287 | Адаптер | 2 |
| 50 | 94-1304 | Адаптер | 4 |
| 52 | 4041579 | Самоуплотняющееся соединение | 1 |
| 52A | 4072597 | Колпачок | 1 |
| 52 | 4251232 | Самоуплотняющееся соединение | 1 |
| 53 | 4041578 | Самоуплотняющееся соединение | 1 |
| 53A | 4072598 | Колпачок | 1 |
| 53 | 4251233 | Самоуплотняющееся соединение | 1 |
| 56 | 4435265 | Пластина | 1 |
| 57 | 4435266 | Хомут шланга | 2 |
| 59 | 4435267 | Проставка | 1 |
| 60 | J011050 | Болт с шайбой | 1 |
| 60 | J271050 замена: J901050 | Болт с шайбой | 1 |
| 60 | J271050 замена: J222010 | Болт с шайбой | 1 |
| 62 | 4614110 | Хомут шланга | 4 |
| 63 | 4316169 | Пластина | 2 |
| 64 | 4318447 | Проставка | 2 |
| 66 | 4607576 | Хомут шланга | 2 |
| 67 | 4614113 | Пластина | 1 |
| 68 | 4318447 | Проставка | 2 |
| 70 | J011270 | Болт с шайбой | 4 |
| 70 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 70 | J271270 замена: J222012 | Болт с шайбой | 4 |
| 73 | 4044883 | Хомут | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
