Крышка группа — HITACHI MH5510B

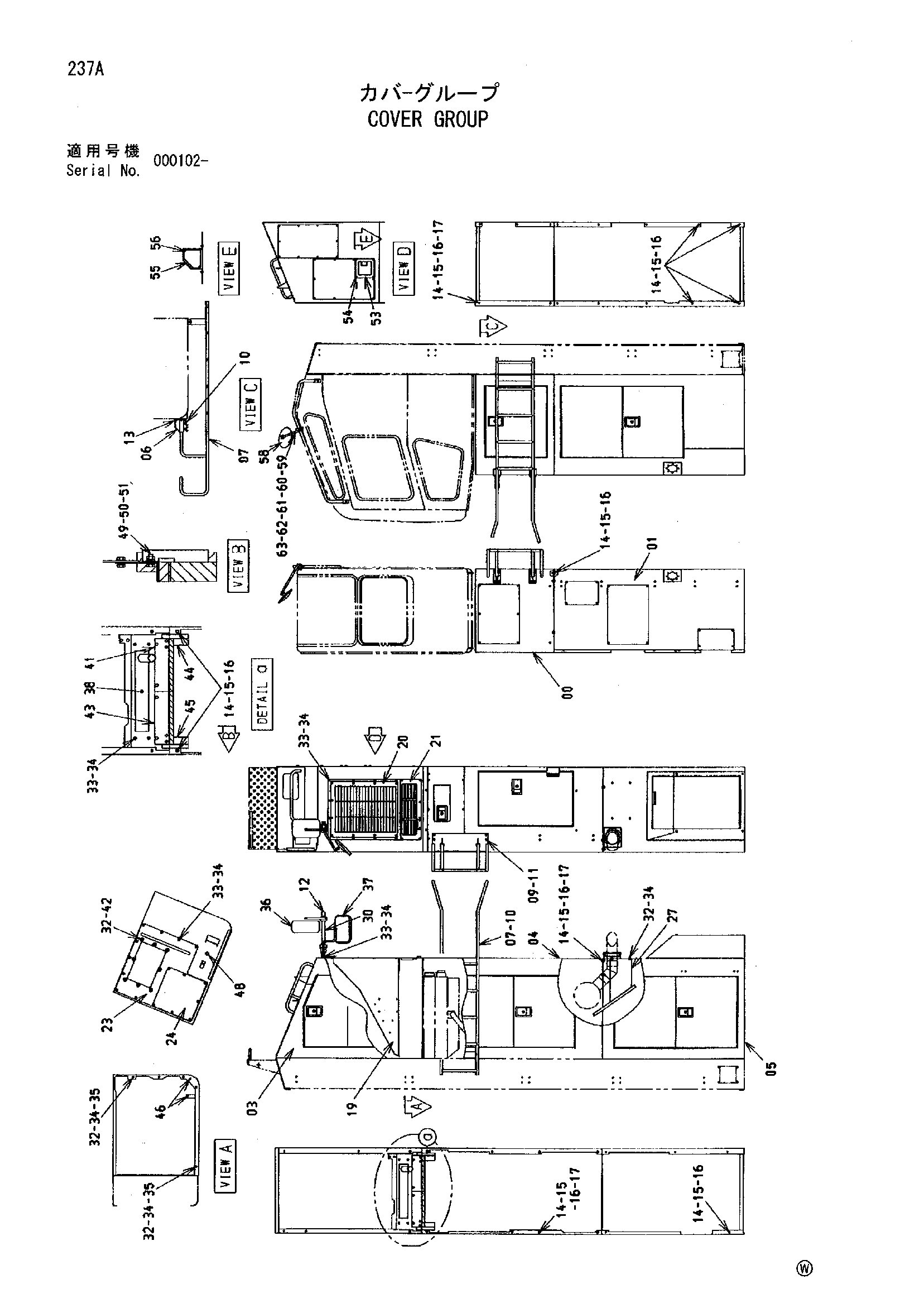

Заводская схема «Крышка группа» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
06	8066274	Кронштейн	2
07	8077773	Лестница	2
09	8089474	Кронштейн	1
10	M361030	Болт винг	8
11	J021025	Болт с шайбой	4
11	J271025 замена: J901025	Болт с шайбой	4
11	J271025 замена: J222010	Болт с шайбой	4
12	4324299	Колпачок	1
13	J021030	Болт с шайбой	8
13	J271030 замена: J901030	Болт с шайбой	8
13	J271030 замена: J222010	Болт с шайбой	8
14	J901228 замена: J901230	Болт	43
14	J901230	Болт	43
15	A590912	Пружинная шайба	43
16	A590112	Плоская шайба	43
17	J950012	Гайка	31
19	7043109	Воздуховод	1
20	6021265	Лоувер	1
21	7043110	Лоувер	1
23	8089921	Крышка	1
24	4604637	Крышка	1
27	7035285	Защитный кожух	1
30	9751152	Стойка	1
32	J901025	Болт	17
33	J901020	Болт	52
34	A590910	Пружинная шайба	61
35	A590110	Плоская шайба	5
36	9158334	Зеркало	1
37	9179522	Зеркало	1
38	7036195	Крышка	1
41	9760654	Крышка	1
42	J217083	Шайба	8
43	9760655	Крышка	1
44	9760664	Кронштейн	1
45	9760665	Кронштейн	1
46	4161289	Резиновая втулка	2
48	94-2809	Резиновая втулка	1
49	J901025	Болт	4
50	A590910	Пружинная шайба	4
51	A590110	Плоская шайба	8
53	7044509	Крышка	1
54	J010820	Болт с шайбой	4
54	J260820 замена: J900820	Болт с шайбой	4
54	J260820 замена: A590108	Болт с шайбой	4
55	4604943	Крышка	1
56	J460612	Винт с шайбой	2
58	4208674	Зеркало	1
59	9760629	Стойка	1
60	4201441	Хомут	1
61	J870845 замена: J900845	Болт	2
61	J900845	Болт	2
62	J251008	Пружинная шайба	2
63	J250008	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
