Поворот реактионлесс клапан — HITACHI MA200-G

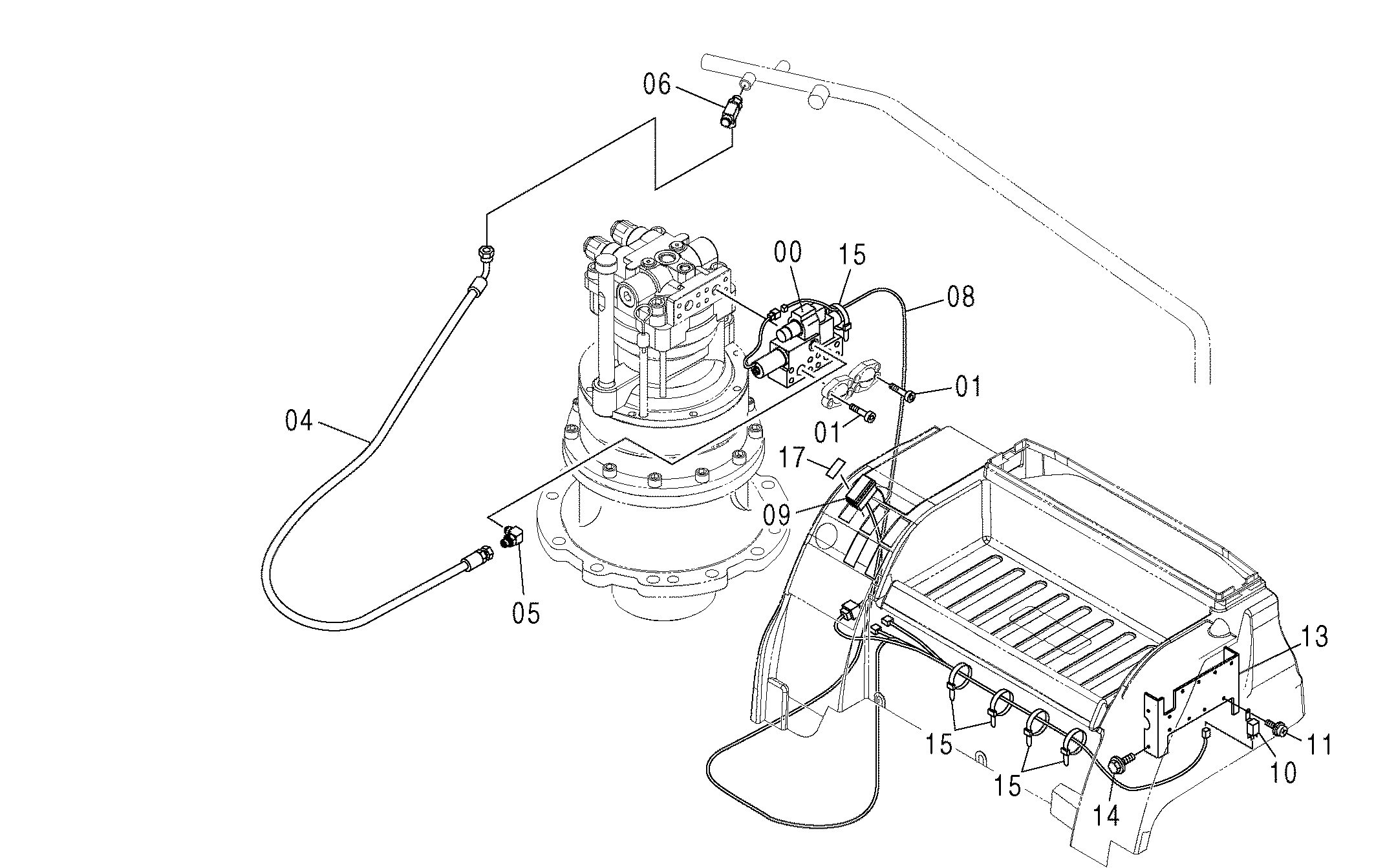

Заводская схема «Поворот реактионлесс клапан» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4347874 | Клапан | 1 |
| 01 | J781080 | Болт с внутренним шестигранником | 8 |
| 04 | 4351911 | Шланг | 1 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 2048121 | Жгут проводов | 1 |
| 09 | 4352947 | Выключатель | 1 |
| 10 | 4414207 | Реле | 1 |
| 11 | J460614 | Винт с шайбой | 1 |
| 13 | 8082783 | Кронштейн | 1 |
| 14 | J260616 | Болт с шайбой | 4 |
| 14A | J900616 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | 4055312 | Ленточный зажим | 9 |
| 17 | 4473900 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
