Пилотный клапан хода — HITACHI MA200-G

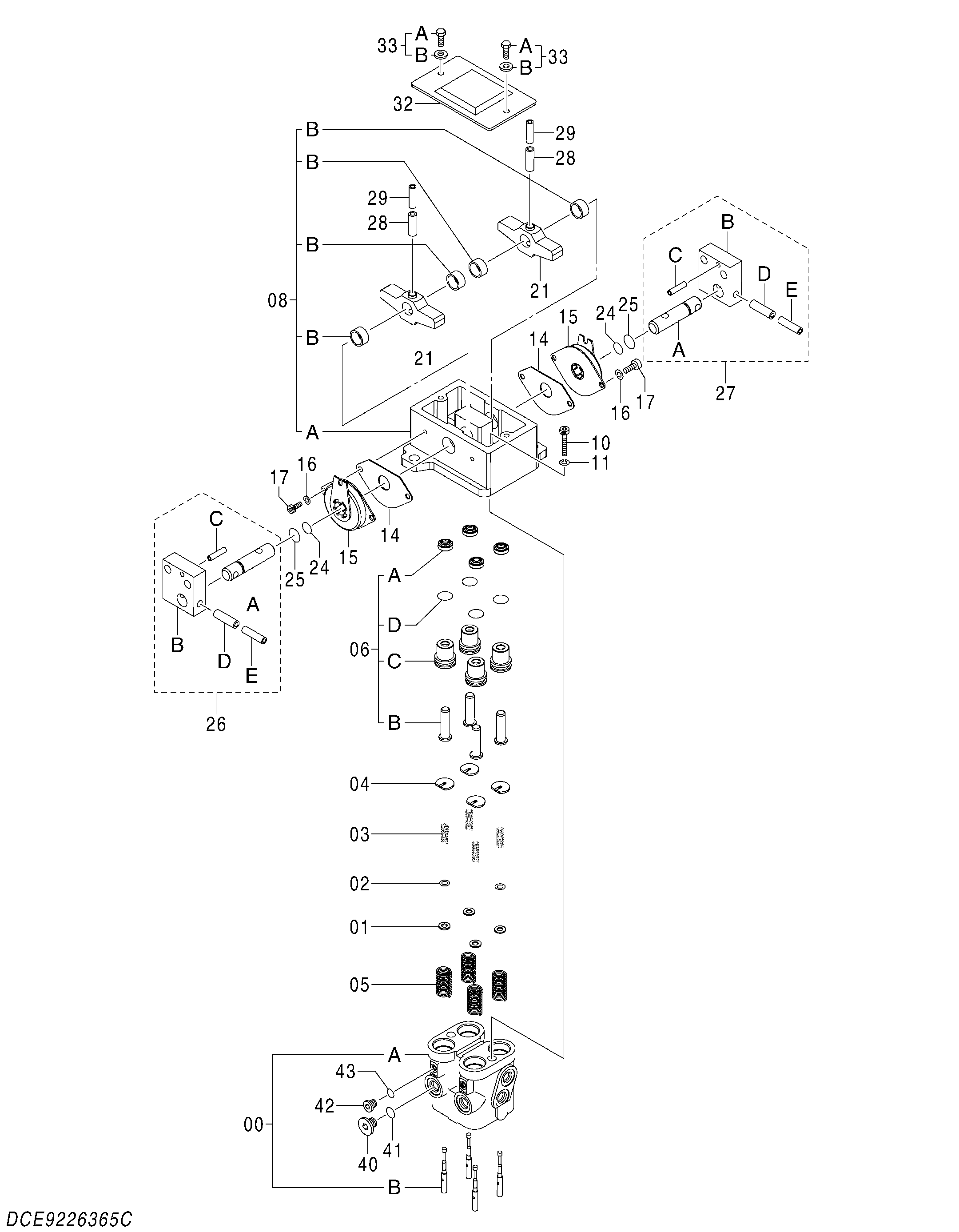

Заводская схема «Пилотный клапан хода» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9226365 замена: 9235551	Пилотный клапан	1
	9235551	Пилотный клапан	1
00	8092248	Корпус	1
01	4319299	Проставка	4
02	4203411	Регулировочная шайба	2
03	4368629	Пружина сжатия	4
04	4364970	Направляющая пружины	4
05	4368630	Пружина сжатия	4
06	9226367	Пусхер в сборе	4
06A	4447050	Масляное уплотнение	1
06B	4602154	Толкатель	1
06C	3099628	Втулка	1
06D	4201993	Уплотнительное кольцо	1
08	9184275	Держатель	1
08A	2044332	Держатель	1
08B	4437433	Втулка	4
10	J781030	Болт с внутренним шестигранником	2
11	A590910	Пружинная шайба	2
14	4437432	Сиденье резиновый	2
15	4428902	Амортизатор	2
16	A590906	Пружинная шайба	4
17	J780612	Болт с внутренним шестигранником	4
21	3098245	Кулачок	2
24	4185600	Уплотнительное кольцо	2
25	4447067	Уплотнительное кольцо	2
26	9207567	Палец	1
26A	4425305	Палец	1
26B	3087987	Кронштейн	1
26C	4051262	Пружинный штифт	1
26D	4205318	Пружинный штифт	1
26E	4205317	Пружинный штифт	1
27	9207568	Палец	1
27A	4425305	Палец	1
27B	3087987	Кронштейн	1
27C	4051262	Пружинный штифт	1
27D	4205318	Пружинный штифт	1
27E	4205317	Пружинный штифт	1
28	4027427	Пружинный штифт	2
29	4213419	Пружинный штифт	2
32	8077903	Крышка	1
33	J260614	Болт с шайбой	2
33A	J900614	Болт	1
33B	A590106	Плоская шайба	1
40	4208977	Пробка	2
41	964255	Уплотнительное кольцо	2
42	4217651	Пробка	2
43	4113154	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
