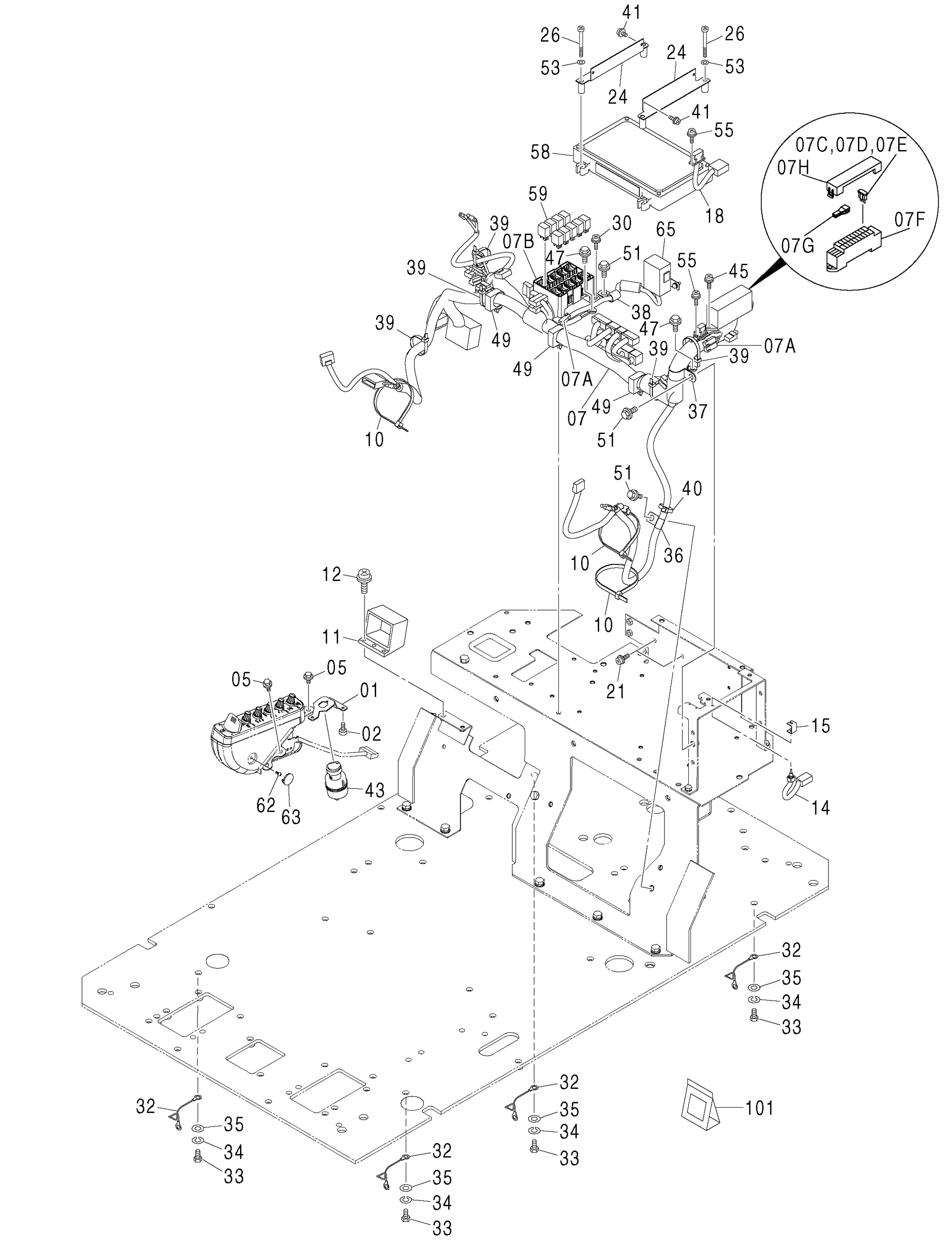

Электрооборудование (E) — HITACHI MA200-G

Заводская схема «Электрооборудование (E)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3087882	Кронштейн	1
02	4361800	Самонарезающий винт	3
05	J260814	Болт с шайбой	3
05A	J900814	Болт	1
05B	A590108	Плоская шайба	1
07	0003322	Жгут проводов	1
07A	4456778	Диод	5
07B	4427429	Короб реле	1
07C	4428910	Предохранитель (5A)	10
07D	4428911	Предохранитель (10A)	7
07E	4436736	Предохранитель (20A)	2
07F	4456735	Короб предохранитель	1
07G	4436737	Пуллер	1
07H	4443490	Крышка	1
10	4323613	Ленточный зажим	3
11	4431090	Разъём	1
12	J460620	Винт с шайбой	2
14	4617012	Выключатель	1
15	4367375	Кронштейн	1
18	4439897	Жгут проводов	1
21	J460616	Винт с шайбой	2
24	8082329	Кронштейн	2
26	M430660	Винт	4
30	J460620	Винт с шайбой	4
32	4281293	Жгут проводов	4
33	J901016	Болт	4
34	A590910	Пружинная шайба	4
35	A590110	Плоская шайба	4
36	4190261	Зажим	1
37	4192035	Зажим	1
38	4190253	Зажим	1
39	4055312	Ленточный зажим	5
40	4055311	Ленточный зажим	1
41	J460510	Винт с шайбой	4
45	J460620	Винт с шайбой	2
47	J260816	Болт с шайбой	2
47A	J900816	Болт	1
47B	A590108	Плоская шайба	1
49	4449019	Зажим	3
51	J271020	Болт с шайбой	3
51A	J901020	Болт	1
51B	J222010	Шайба	1
53	A590106	Плоская шайба	4
55	J460310	Винт с шайбой	4
58	9322519	Контроллер	1
59	4436534	Реле	9
62	4381572	Винт	1
63	4426354	Колпачок	1
65	4452160	Контроллер	1
101	4369817	Комплект репаир	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
