Блок кондиционера — HITACHI MA200-G

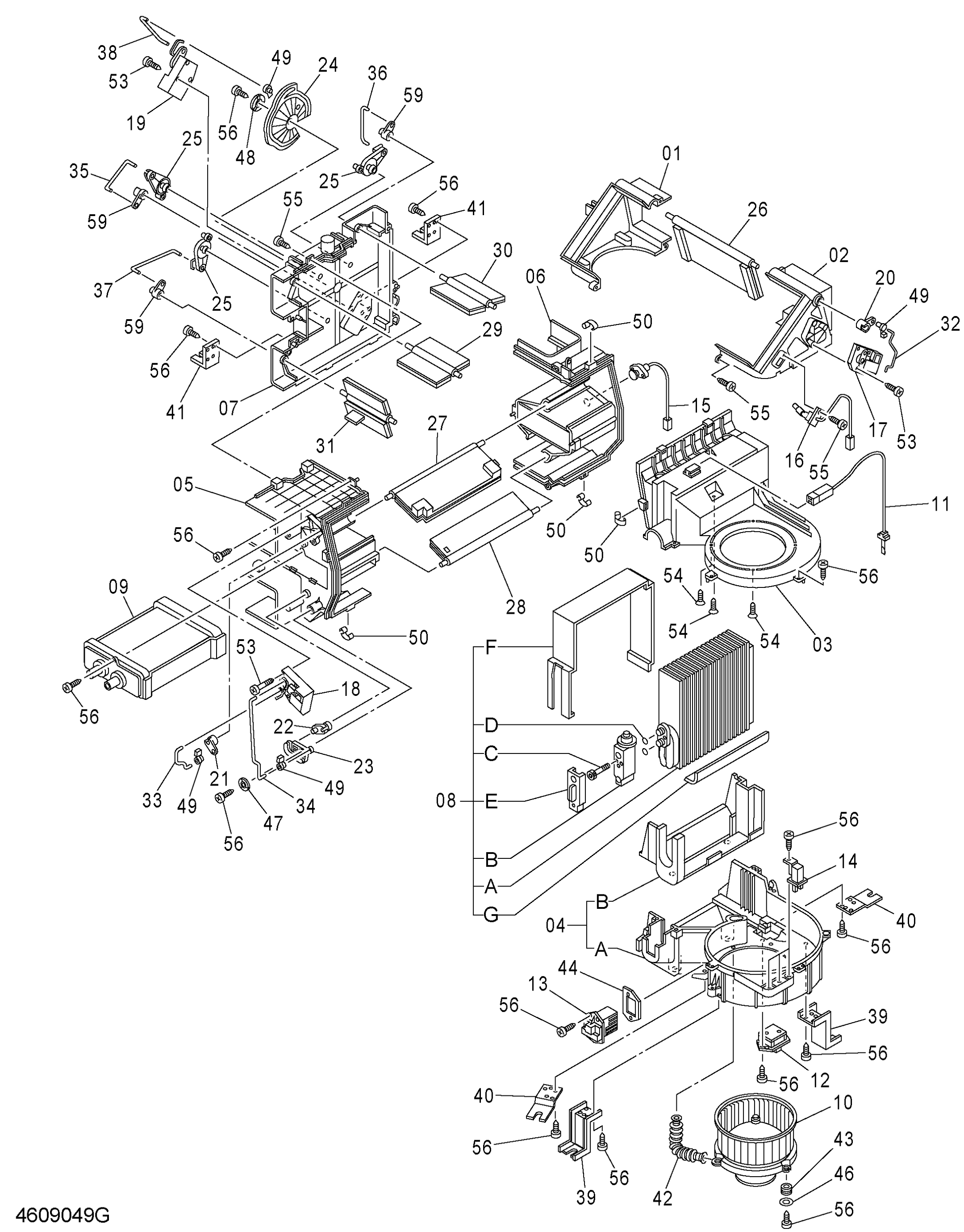

Заводская схема «Блок кондиционера» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4609049 | Блок аиркон | 1 | |
| 01 | 4464341 | Корпус | 1 |
| 02 | 4464342 | Корпус | 1 |
| 03 | 4464343 | Корпус | 1 |
| 04 | 4464344 | Корпус в сборе | 1 |
| 04A | 4464345 | Корпус | 1 |
| 04B | 4464346 | Накладка | 1 |
| 05 | 4464347 | Корпус | 1 |
| 06 | 4464349 | Корпус | 1 |
| 07 | 4464350 | Корпус | 1 |
| 08 | 4464352 | Евапоратор в сборе | 1 |
| 08A | 4464353 | Евапоратор | 1 |
| 08B | 4464354 | Клапан | 1 |
| 08C | 4464355 | Болт | 2 |
| 08D | 4370249 | Уплотнительное кольцо | 2 |
| 08E | 4464356 | Колпачок | 1 |
| 08F | 4464357 | Накладка | 1 |
| 08G | 4464274 | Накладка | 1 |
| 09 | 4464275 | Отопитель коре | 1 |
| 10 | 4370266 | Вентилятор | 1 |
| 11 | 4464277 | Термостат | 1 |
| 12 | 4464278 | Резистор | 1 |
| 13 | 4464279 | Трансистор | 1 |
| 14 | 4370269 | Реле | 3 |
| 15 | 4464280 | Датчик | 1 |
| 16 | 4448925 | Датчик | 1 |
| 17 | 4464281 | Гидромотор | 1 |
| 18 | 4464282 | Гидромотор | 1 |
| 19 | 4464283 | Гидромотор | 1 |
| 20 | 4464284 | Рычаг | 1 |
| 21 | 4464285 | Рычаг | 1 |
| 22 | 4464286 | Рычаг | 1 |
| 23 | 4464287 | Рычаг | 1 |
| 24 | 4464288 | Рычаг | 1 |
| 25 | 4464450 | Рычаг | 3 |
| 26 | 4464451 | Дверь | 1 |
| 27 | 4464452 | Дверь | 1 |
| 28 | 4464453 | Дверь | 1 |
| 29 | 4658956 | Дверь | 1 |
| 30 | 4658956 | Дверь | 1 |
| 31 | 4658957 | Дверь | 1 |
| 32 | 4464457 | Шток | 1 |
| 33 | 4464458 | Шток | 1 |
| 34 | 4464459 | Шток | 1 |
| 35 | 4658958 | Шток | 1 |
| 36 | 4658959 | Шток | 1 |
| 37 | 4658960 | Шток | 1 |
| 38 | 4464463 | Шток | 1 |
| 39 | 4370296 | Кронштейн | 2 |
| 40 | 4464465 | Кронштейн | 2 |
| 41 | 4464466 | Кронштейн | 2 |
| 42 | 4464473 | Воздушный шланг | 1 |
| 43 | 4370267 | Виброизолятор | 3 |
| 44 | 4464474 | Уплотнение | 1 |
| 46 | 4370299 | Шайба | 3 |
| 47 | 4464476 | Шайба | 1 |
| 48 | 4370298 | Шайба | 1 |
| 49 | 4464477 | Зажим | 4 |
| 50 | 4464478 | Зажим | 12 |
| 53 | 4370308 | Самонарезающий винт | 9 |
| 54 | 4464480 | Самонарезающий винт | 5 |
| 55 | 4370309 | Самонарезающий винт | 17 |
| 56 | 4464483 | Самонарезающий винт | 32 |
| 59 | 4658955 | Рычаг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
