Гусеница — HITACHI MA200-G

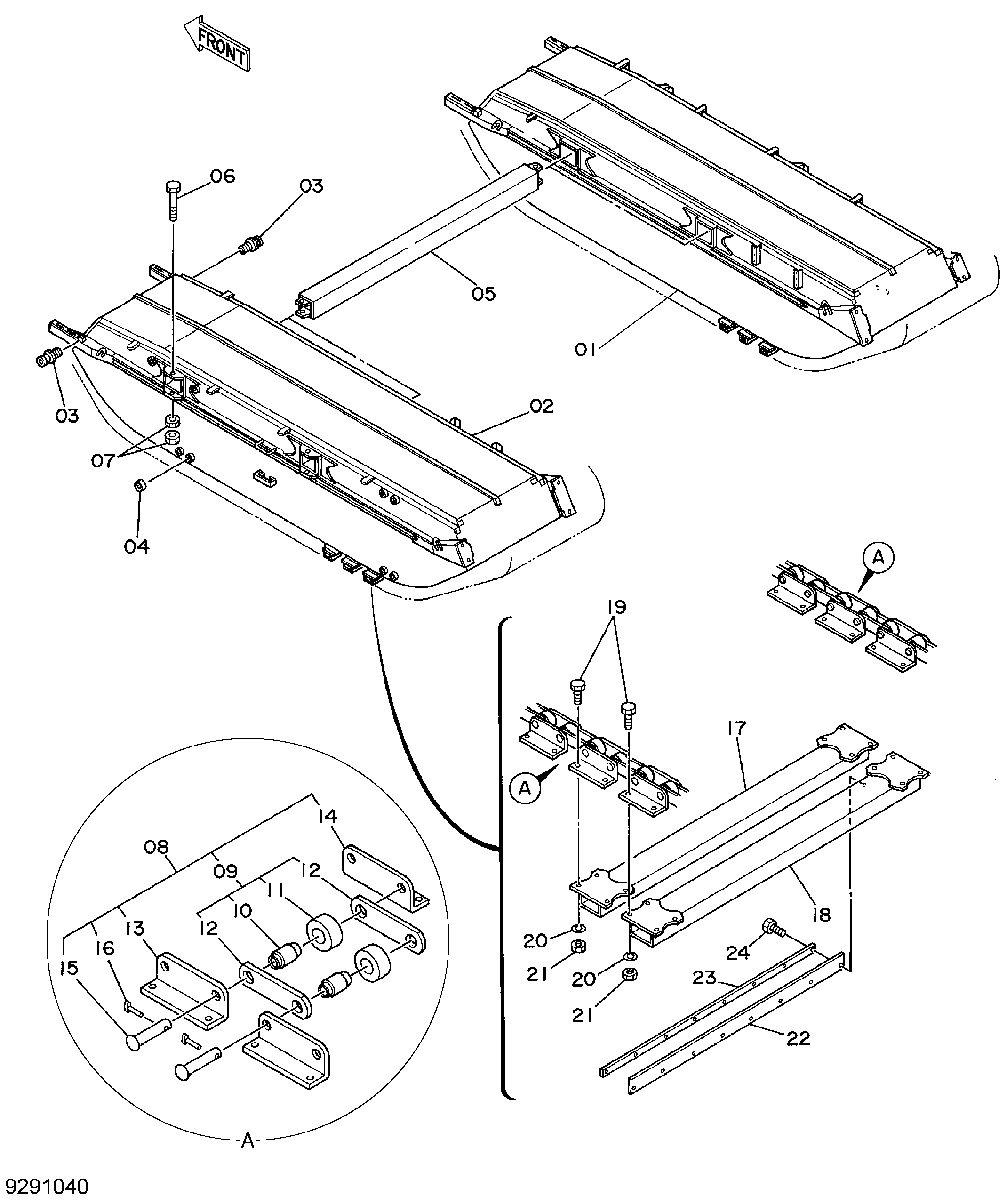

Заводская схема «Гусеница» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5011974 | Флоат (правый) | 1 |
| 02 | 5011975 | Флоат (левый) | 1 |
| 03 | J75481 | Штуцер | 4 |
| 04 | 94-2016 | Пробка | 16 |
| 05 | 8022259 | Балка | 2 |
| 06 | 4137116 | Болт | 4 |
| 07 | M503024 | Гайка | 8 |
| 08-24 | 9290576 | Цепь в сборе | 2 |
| 08 | 4684730 | Цепь каток | 2 |
| 09 | 4148673 | Каток в сборе | 55 |
| 10 | 4132955 | Втулка | 2 |
| 11 | 4132956 | Ролик | 2 |
| 12 | 4132954 | Пластина (C) | 2 |
| 13 | 4132958 | Пластина (A) | 55 |
| 14 | 4132959 | Пластина (B) | 55 |
| 15 | 4132957 | Палец | 110 |
| 16 | 4133100 | Палец | 110 |
| 17 | 7010770 | Башмак | 49 |
| 18 | 7011045 | Башмак | 6 |
| 19 | M211228 | Болт | 440 |
| 20 | A590912 | Пружинная шайба | 440 |
| 21 | J950012 | Гайка | 440 |
| 22 | 4126892 | Отвал | 6 |
| 23 | 4126891 | Штанга блокировка | 6 |
| 24 | J900814 | Болт | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
