Инструмент короб крышка — HITACHI MA200-G

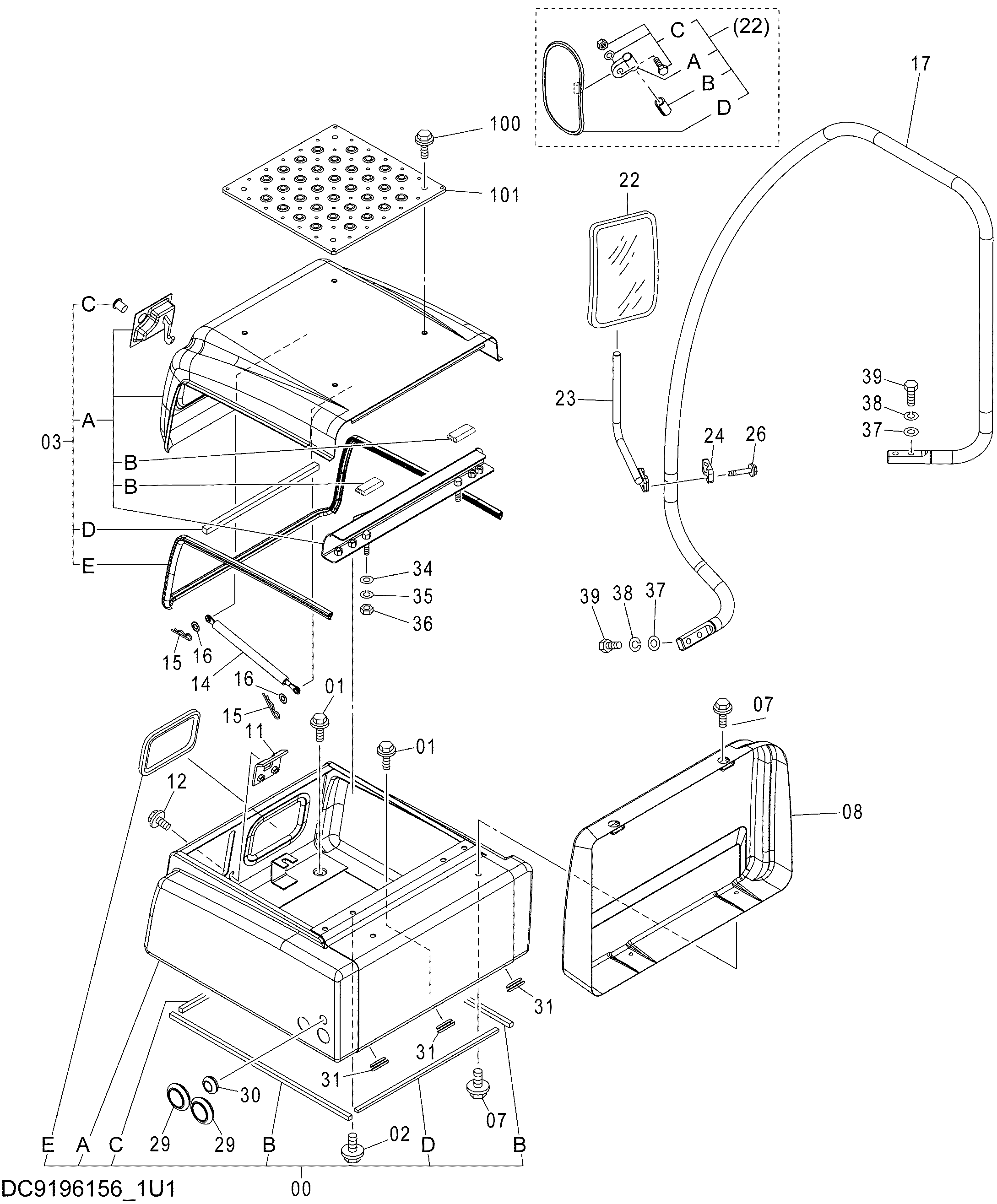

Заводская схема «Инструмент короб крышка» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037283 | Короб инструмент в сборе | 1 |
| 00A | 6018671 | Ящик для инструментов | 1 |
| 00B | 4426598 | Резиновая прокладка | 2 |
| 00C | 4426599 | Резиновая прокладка | 1 |
| 00D | 4429011 | Резиновая прокладка | 1 |
| 00E | 4436409 | Резиновая прокладка | 1 |
| 01 | J271030 | Болт с шайбой | 6 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 8077778 | Крышка в сборе | 1 |
| 03A | 6018662 | Крышка | 1 |
| 03B | 4358031 | Петля | 2 |
| 03C | 4379989 | Гидроцилиндр. блокировка | 1 |
| 03D | 4436279 | Резиновая прокладка | 1 |
| 03E | 4443342 | Уплотнительная окантовка | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 7037241 | Крышка | 1 |
| 11 | 9745798 | Защёлка | 1 |
| 12 | J281030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 14 | 4352457 | Стойка | 1 |
| 15 | 4022697 | Стопорный палец | 2 |
| 16 | A590110 | Плоская шайба | 2 |
| 17 | 4600246 | Стойка | 1 |
| 22 | 4416704 | Зеркало | 1 |
| 22A | 4460536 | Держатель | 1 |
| 22B | 4460582 | Манжета | 1 |
| 22C | 4634798 | Болт | 1 |
| 23 | 8077521 | Стойка | 1 |
| 24 | 4425481 | Хомут | 1 |
| 26 | J260855 | Болт с шайбой | 2 |
| 26A | J900855 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 29 | 4276215 | Резиновая втулка | 2 |
| 30 | 4613243 | Резиновая втулка | 1 |
| 31 | 4426597 | Резиновая втулка | 3 |
| 34 | A590110 | Плоская шайба | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 36 | J950010 | Гайка | 2 |
| 37 | A590112 | Плоская шайба | 4 |
| 38 | A590912 | Пружинная шайба | 4 |
| 39 | J921240 | Болт | 4 |
| 100 | J271030 | Болт с шайбой | 4 |
| 100A | J901030 | Болт | 1 |
| 100B | J222010 | Шайба | 1 |
| 101 | 3091337 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
