Пилотные гидролинии (H) — HITACHI MA200-G

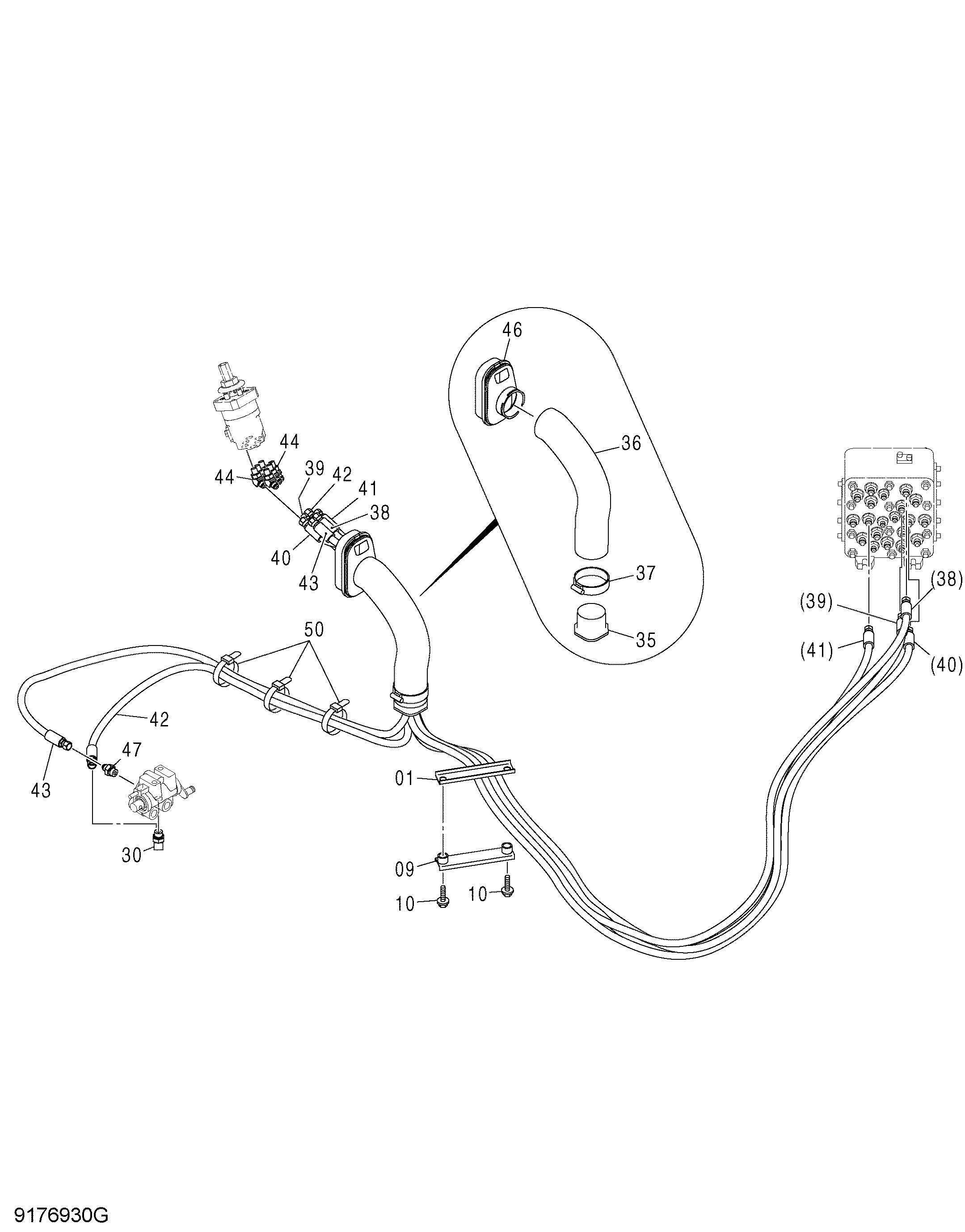

Заводская схема «Пилотные гидролинии (H)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4412666 | Хомут шланга | 1 |
| 09 | 9751787 | Хомут шланга | 1 |
| 10 | J271040 | Болт с шайбой | 2 |
| 10A | J901040 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 30 | A852333 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 3079728 | Втулка | 1 |
| 36 | 4351175 | Шланг | 1 |
| 37 | 4351774 | Хомут провод | 1 |
| 38 | 4438258 | Шланг (A) | 1 |
| 39 | 4438260 | Шланг (B) | 1 |
| 40 | 4438264 | Шланг (G) | 1 |
| 41 | 4438266 | Шланг (H) | 1 |
| 42 | 4438288 | Пластиковый шланг (T6) | 1 |
| 43 | 4438290 | Пластиковый шланг (P3) | 1 |
| 44 | A852223 | Угловой штуцер | 6 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 2045998 | Резиновая втулка | 1 |
| 47 | 4261938 | Фильтр | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
