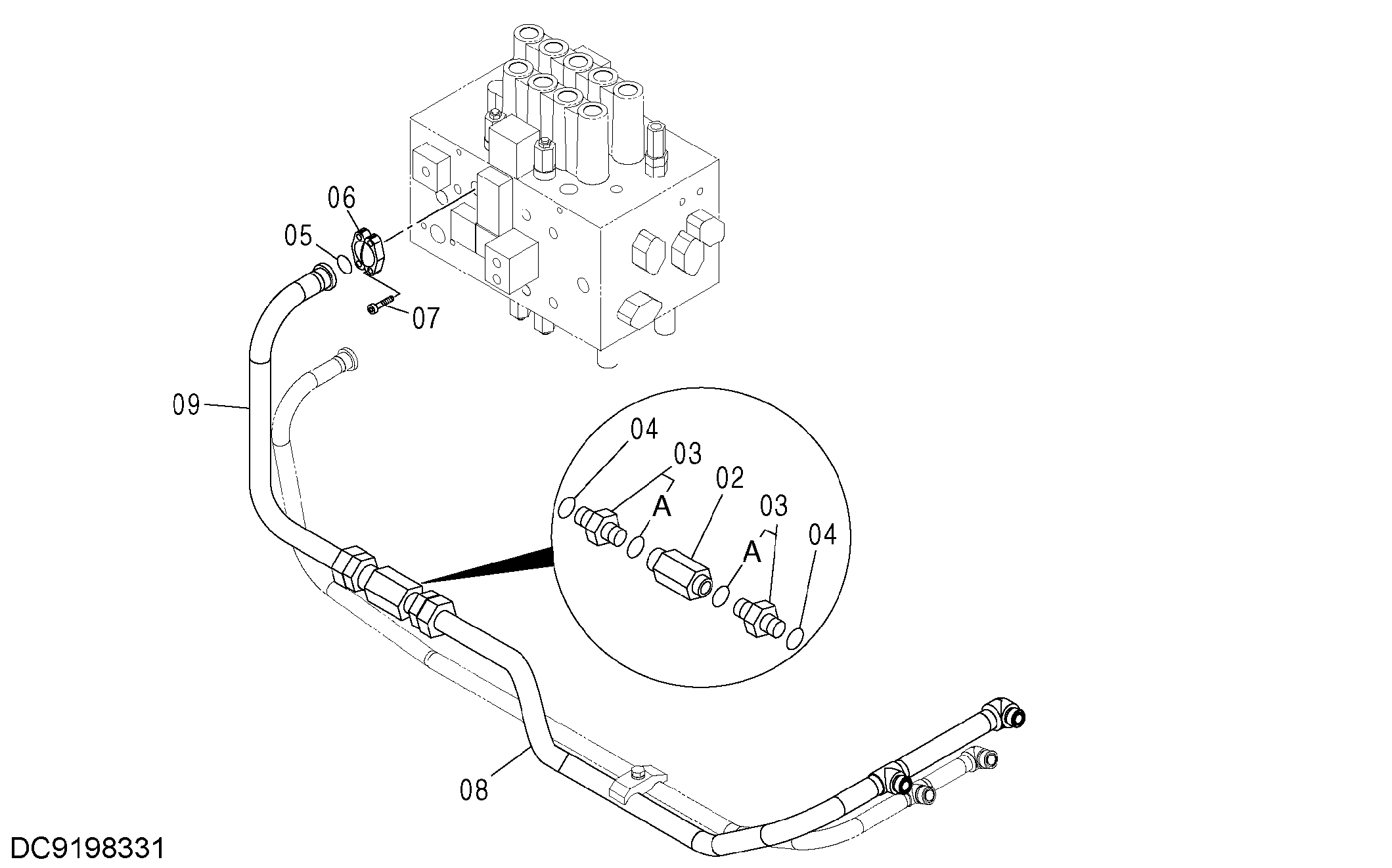

BOOM BOTTOM PIPING (WITH BOOM BOTTOM VALVE) — HITACHI MA200-G
Заводская схема «BOOM BOTTOM PIPING (WITH BOOM BOTTOM VALVE)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9075046 | Клапан замедленного возврата | 1 |
| 03 | A853180 | Адаптер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 2 |
| 05 | 966993 | Уплотнительное кольцо | 1 |
| 06 | 962453 | Разъёмный фланец | 2 |
| 07 | J781030 | Болт с внутренним шестигранником | 4 |
| 08 | 8102705 замена: YA40012443 | Трубка | 1 |
| 08 | YA40012443 | Трубка | 1 |
| 09 | 8102707 замена: YA40012442 | Трубка | 1 |
| 09 | YA40012442 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
