Пилотные гидролинии (I-2) — HITACHI MA200-G

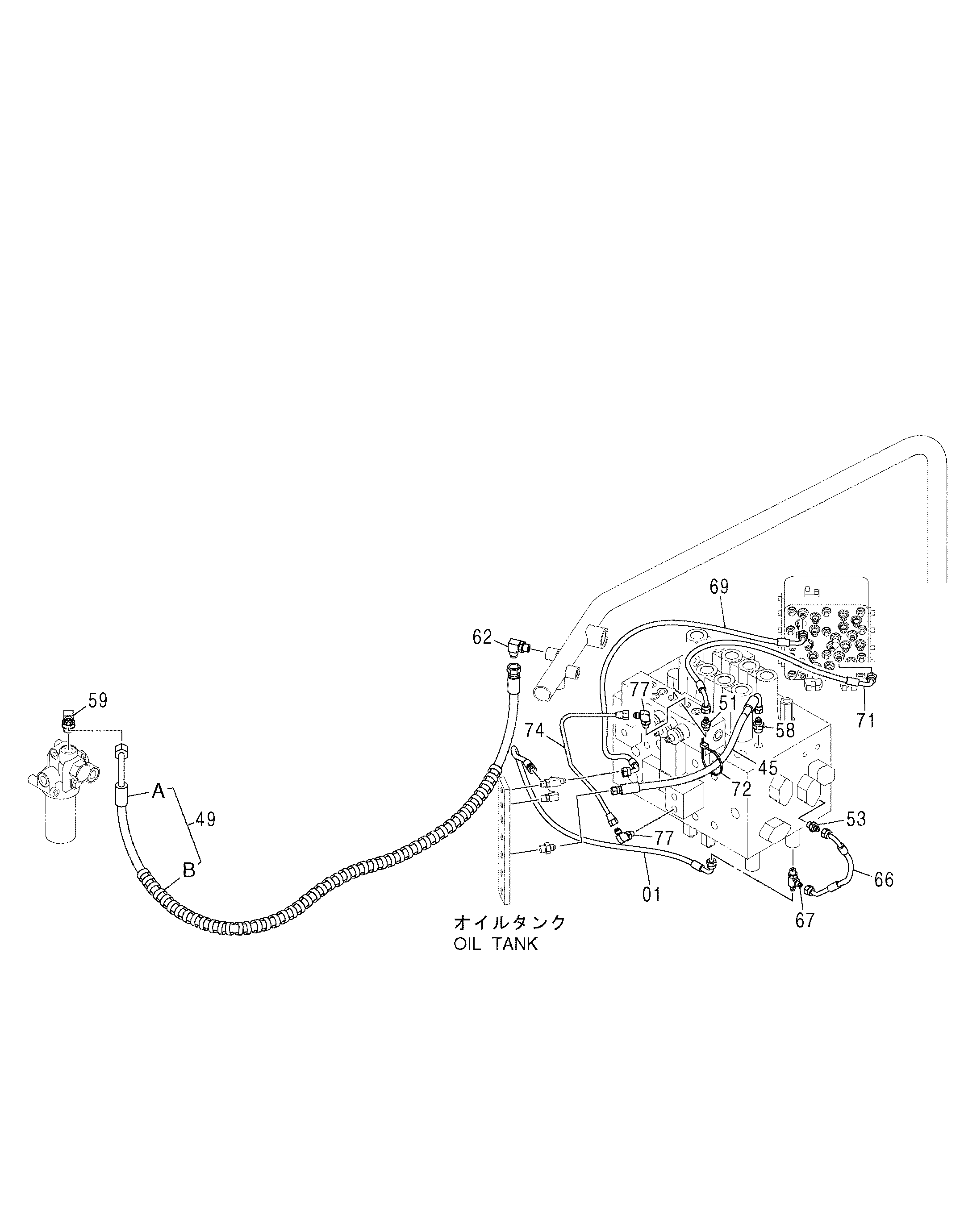

Заводская схема «Пилотные гидролинии (I-2)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4427119 | Пластиковый шланг (SM) | 1 |
| 45 | 4427152 | Пластиковый шланг | 1 |
| 49 | 9191786 | Шланг в сборе | 1 |
| 49A | 4331726 | Шланг (TA) | 1 |
| 49B | 4327293 | Защитный кожух | 3 |
| 51 | A852122 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A852122 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852133 | Адаптер | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | A852344 | Угловой штуцер | 1 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | A852334 | Угловой штуцер | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4427357 | Шланг | 1 |
| 67 | A852422 | Тройник | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4444548 | Пластиковый шланг (DG) | 1 |
| 71 | 4442812 | Пластиковый шланг (DD) | 1 |
| 72 | 4055312 | Ленточный зажим | 1 |
| 74 | 4452054 | Трубка | 1 |
| 77 | 4293950 | Угловой штуцер | 2 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
