Пилотные гидролинии (A) — HITACHI MA200-G

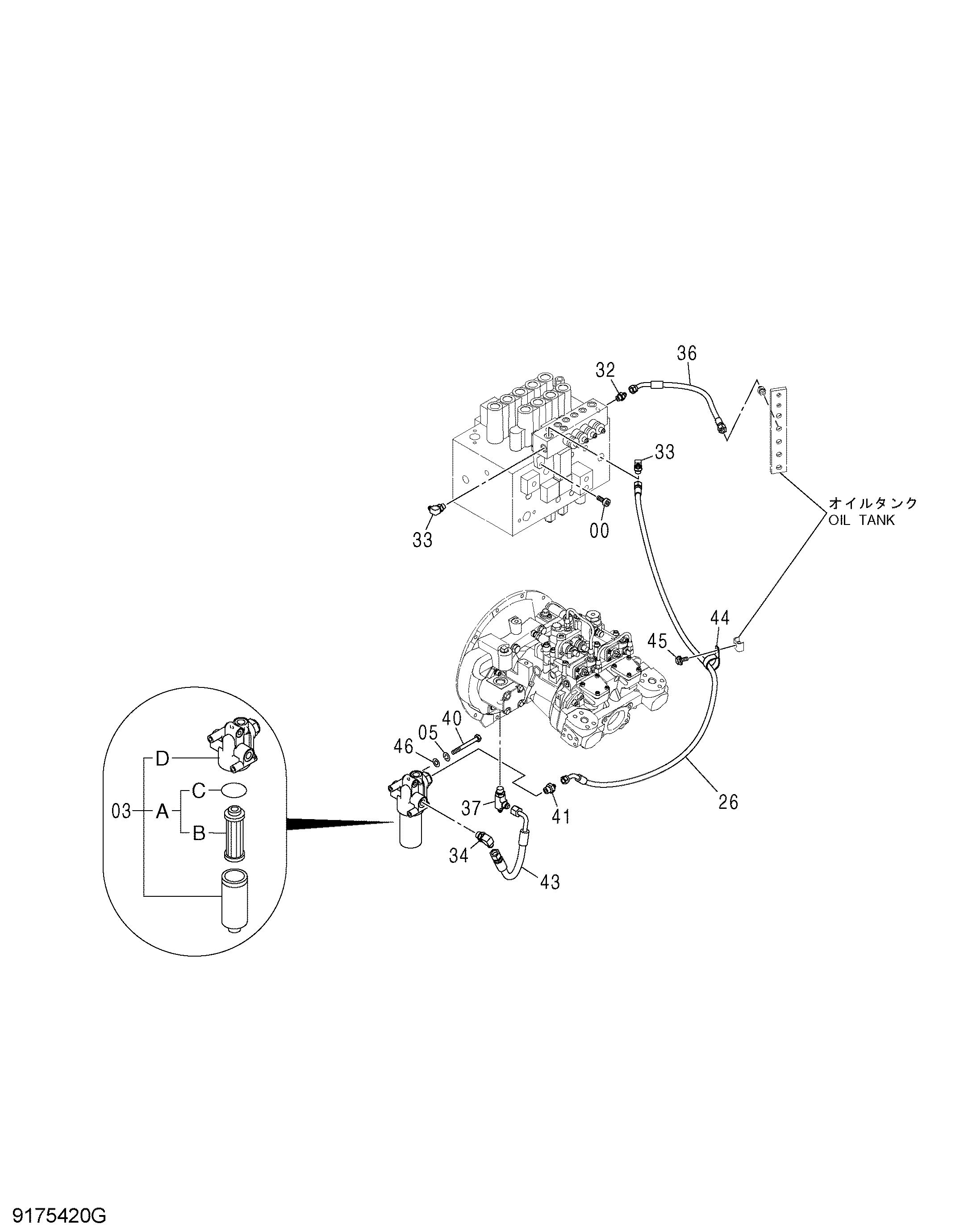

Заводская схема «Пилотные гидролинии (A)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781030 | Болт с внутренним шестигранником | 2 |
| 03 | 4611025 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 03D | 4623245 | Головка | 1 |
| 05 | A590910 | Пружинная шайба | 2 |
| 26 | 4427358 | Шланг (PD) | 1 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852333 | Угловой штуцер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852344 | Угловой штуцер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4436575 | Пластиковый шланг | 1 |
| 37 | 4445981 | Тройник | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | J901002 | Болт | 2 |
| 41 | A852143 | Адаптер | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4450081 | Шланг | 1 |
| 44 | 4190291 | Зажим | 1 |
| 45 | J271020 | Болт с шайбой | 1 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
