Бортовой редуктор — HITACHI MA200-G

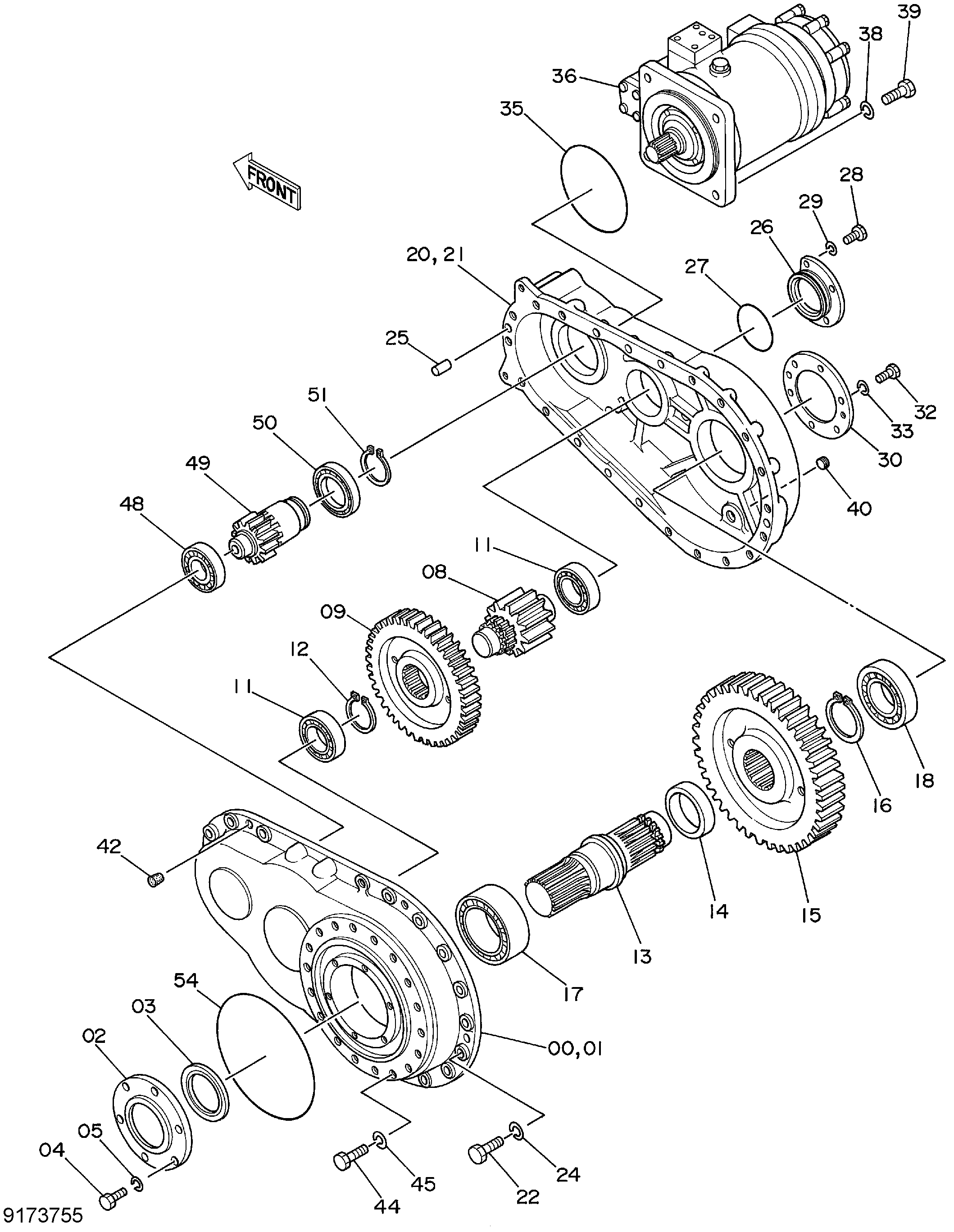

Заводская схема «Бортовой редуктор» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9173755 | Бортовой редуктор (правый) | ||
| 9173756 | Бортовой редуктор (левый) | ||
| 00 | 1014069 | Корпус (правый) | 1 |
| 01 | 1014069 | Корпус (левый) | 1 |
| 02 | 3017533 | Крышка | 1 |
| 03 | 4102036 | Масляное уплотнение | 1 |
| 04 | J901635 | Болт | 6 |
| 05 | A590916 | Пружинная шайба | 6 |
| 08 | 3010834 | Ведущая шестерня | 1 |
| 09 | 3017536 | Шестерня | 1 |
| 11 | 950641 | Подшипник. спх.рол. | 2 |
| 12 | 991351 | Стопорное кольцо | 1 |
| 13 | 2012223 | Вал | 1 |
| 14 | 4070843 | Проставка | 1 |
| 15 | 3010827 | Шестерня | 1 |
| 16 | 991354 | Стопорное кольцо | 1 |
| 17 | 966989 | Подшипник. спх.рол. | 1 |
| 18 | 4070853 | Подшипник. спх.рол. | 1 |
| 20 | 1014071 | Крышка (правый) | 1 |
| 21 | 1014070 | Крышка (левый) | 1 |
| 22 | J912050 | Болт | 22 |
| 24 | A590920 | Пружинная шайба | 22 |
| 25 | 4112863 | Установочный штифт | 2 |
| 26 | 3047711 | Крышка | 1 |
| 27 | 965969 | Уплотнительное кольцо | 1 |
| 28 | J901230 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | 4139220 | Крышка | 1 |
| 32 | J901635 | Болт | 6 |
| 33 | A590916 | Пружинная шайба | 6 |
| 35 | 4199927 | Уплотнительное кольцо | 1 |
| 36 | 4247702 | Гидромотор | 1 |
| 38 | A590920 | Пружинная шайба | 4 |
| 39 | J912055 | Болт | 4 |
| 40 | 94-2015 | Пробка | 2 |
| 42 | 425176 | Пробка | 4 |
| 44 | J912050 | Болт | 14 |
| 45 | A590920 | Пружинная шайба | 14 |
| 48 | 931416 | Роликовый подшипник | 1 |
| 49 | 2028330 | Ведущая шестерня | 1 |
| 50 | 4128348 | Шариковый подшипник | 1 |
| 51 | 991352 | Стопорное кольцо | 1 |
| 54 | 4270504 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
