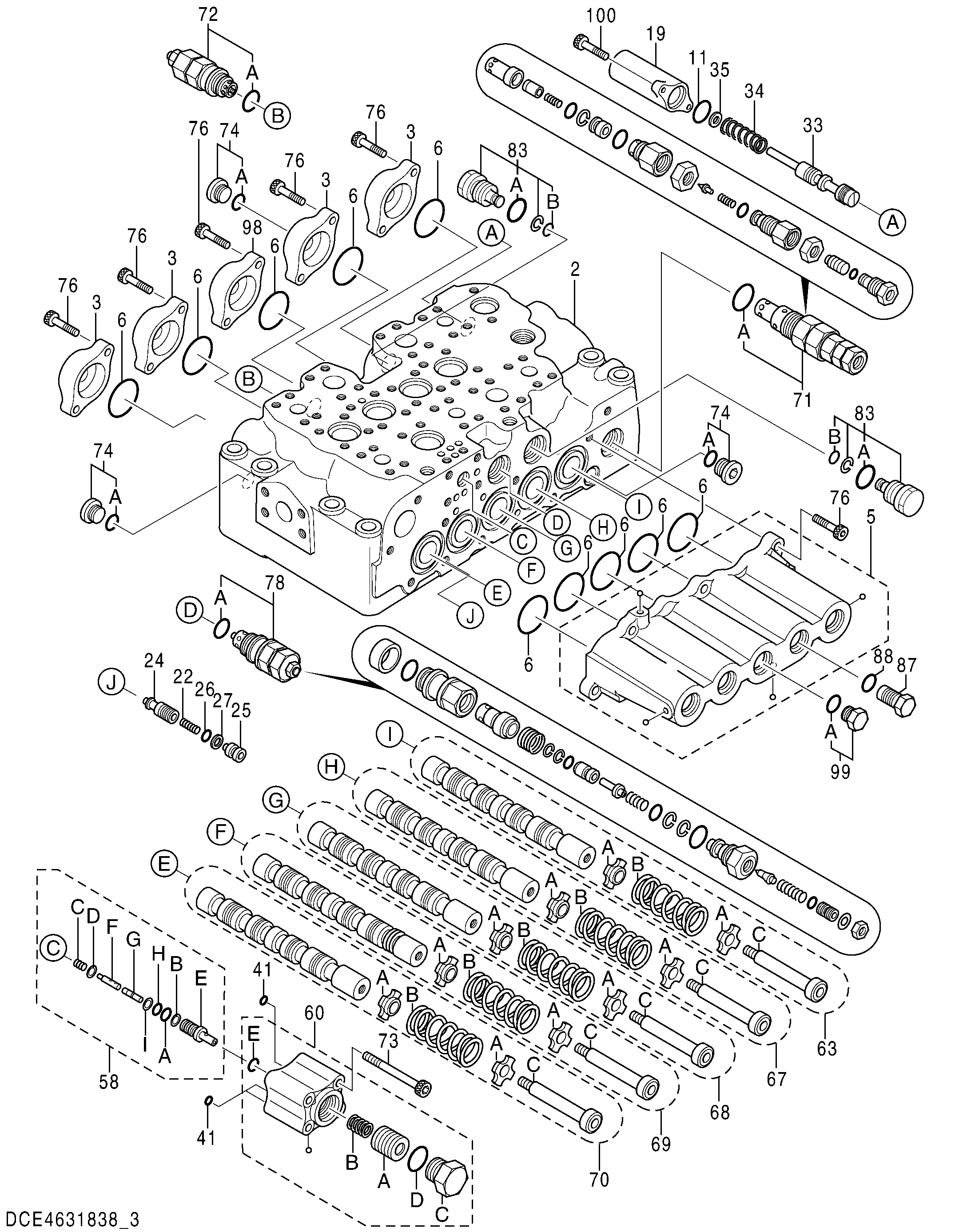

Гидрораспределитель (3/5) — HITACHI MA200-G
Заводская схема «Гидрораспределитель (3/5)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4631838 | Гидрораспределитель (3/5) | 1 | |
| 3 | 0791801 | Колпачок | 4 |
| 5 | 4454202 | Колпачок в сборе | 1 |
| 6 | A811045 | Oーкольцо | 10 |
| 11 | 4226446 | Уплотнительное кольцо | 1 |
| 19 | 0791803 | Колпачок | 1 |
| 22 | 0668007 | Пружина | 1 |
| 24 | 0791804 | Тарельчатый клапан | 1 |
| 25 | 0791805 | Проставка | 1 |
| 26 | 971823 | Oーкольцо | 1 |
| 27 | 0332924 | Опорное кольцо | 1 |
| 34 | 0791817 | Пружина | 1 |
| 35 | 0791807 | Шайба | 1 |
| 41 | 4506406 | Уплотнительное кольцо | 3 |
| 58 | 0791818 | Клапан в сборе | 1 |
| 58A | 971823 | Oーкольцо | 1 |
| 58B | 0332924 | Опорное кольцо | 1 |
| 58C | 0791808 | Пружина | 1 |
| 58D | 0791809 | Седло пружины | 1 |
| 58H | 4140436 | Oーкольцо | 1 |
| 58I | 4105067 | Опорное кольцо | 1 |
| 60 | 4454198 | Корпус в сборе | 1 |
| 60A | 0791813 | Поршень | 1 |
| 60B | 0791814 | Пружина | 1 |
| 60C | 0111803 | Пробка | 1 |
| 60D | 0111804 | Oーкольцо | 1 |
| 60E | 4506320 | Уплотнительное кольцо | 1 |
| 63A | 0306003 | Седло пружины | 2 |
| 63B | 0309705 | Пружина | 1 |
| 63C | 0791815 | Концевой золотник | 1 |
| 67A | 0306003 | Седло пружины | 2 |
| 67B | 0309705 | Пружина | 1 |
| 67C | 0791815 | Концевой золотник | 1 |
| 68A | 0306003 | Седло пружины | 2 |
| 68B | 0309705 | Пружина | 1 |
| 68C | 0791815 | Концевой золотник | 1 |
| 69A | 0306003 | Седло пружины | 2 |
| 69B | 0309705 | Пружина | 1 |
| 69C | 0791815 | Концевой золотник | 1 |
| 70A | 0306003 | Седло пружины | 2 |
| 70B | 0309705 | Пружина | 1 |
| 70C | 0791815 | Концевой золотник | 1 |
| 71 | 4372038 | Предохранительный клапан | 1 |
| 71A | 4613376 | Уплотнительное кольцо | 1 |
| 72 | 4372039 | Предохранительный клапан | 1 |
| 72A | 4613376 | Уплотнительное кольцо | 1 |
| 73 | 0791622 | Болт с внутренним шестигранником | 4 |
| 74 | 0695007 | Пробка в сборе | 3 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 76 | 0459541 | Болт с внутренним шестигранником | 16 |
| 78 | 4435446 | Предохранительный клапан | 1 |
| 78A | 4613376 | Уплотнительное кольцо | 1 |
| 83 | 0667927 | Пробка в сборе | 2 |
| 83A | U12547U | Уплотнительное кольцо | 1 |
| 83B | 4154207 | Уплотнительное кольцо | 1 |
| 87 | 0667931 | Пробка | 1 |
| 88 | 4509180 | Уплотнительное кольцо | 1 |
| 98 | 0791816 | Колпачок | 1 |
| 99 | 0309732 | Пробка в сборе | 1 |
| 99A | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 0455002 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
