Гидролинии хода (1) — HITACHI MA200-G

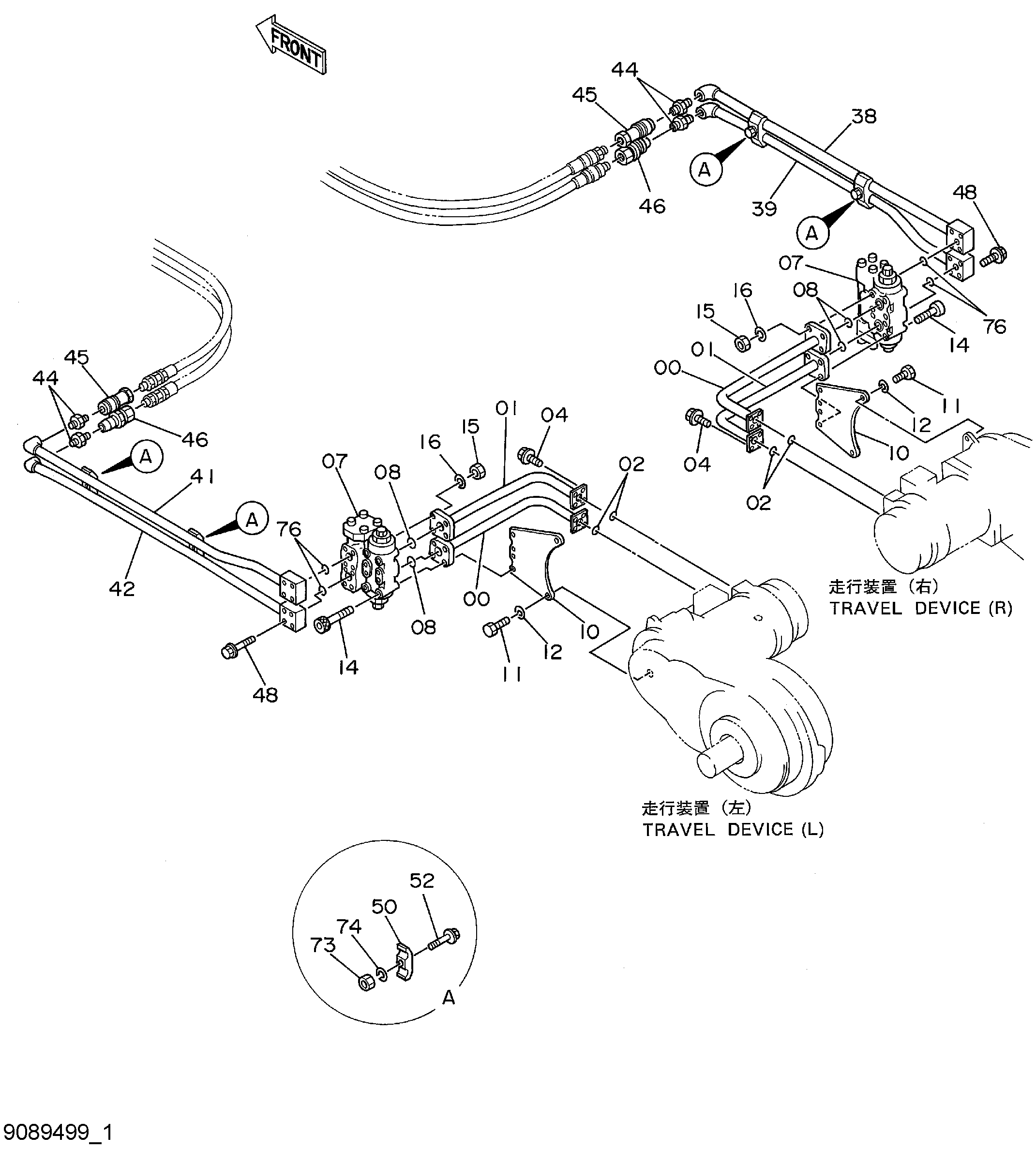

Заводская схема «Гидролинии хода (1)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8045980 | Трубка | 2 |
| 01 | 8045981 | Трубка | 2 |
| 02 | A811040 | Уплотнительное кольцо | 4 |
| 04 | J271240 | Болт с шайбой | 16 |
| 04A | J901240 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 07 | 9089372 | Тормозной клапан | 2 |
| 08 | A811045 | Уплотнительное кольцо | 4 |
| 10 | 3047654 | Пластина | 2 |
| 11 | J901635 | Болт | 4 |
| 12 | A590916 | Пружинная шайба | 4 |
| 14 | M341602 | Болт с внутренним шестигранником | 16 |
| 15 | J950016 | Гайка | 8 |
| 16 | A590916 | Пружинная шайба | 8 |
| 38 | 9769825 | Трубка | 1 |
| 39 | 9769826 | Трубка | 1 |
| 41 | 9769827 | Трубка | 1 |
| 42 | 9769828 | Трубка | 1 |
| 44 | 94-1705 | Адаптер | 4 |
| 45 | 4251230 | Самоуплотняющееся соединение | 2 |
| 46 | 4251231 | Самоуплотняющееся соединение | 2 |
| 48 | J271275 | Болт с шайбой | 16 |
| 48A | J901275 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 50 | 4189860 | Хомут трубки | 4 |
| 52 | J901270 | Болт | 4 |
| 73 | J950012 | Гайка | 4 |
| 74 | A590912 | Пружинная шайба | 4 |
| 76 | A811040 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
