Гидромотор (ход) — HITACHI MA200-G

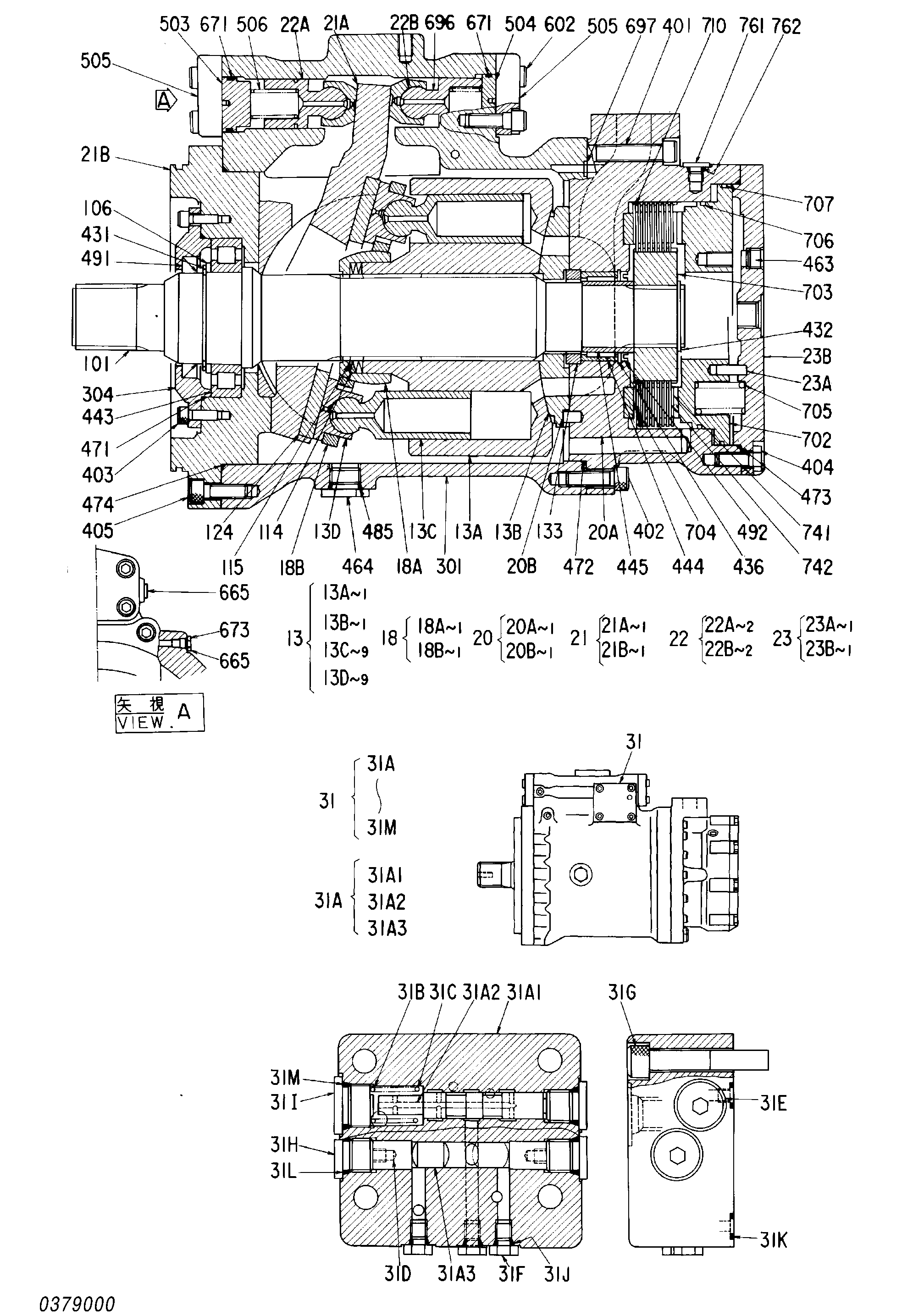

Заводская схема «Гидромотор (ход)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4247702 | Гидромотор | 1 | |
| 13 | 0238251 | Гидроцилиндр. дополнительный | 1 |
| 18 | 0229803 | Фиксатор-в сборе | 1 |
| 20 | 0238247 | Клапан ковер-суб | 1 |
| 21 | 0304901 | Пластина дополнительный | 1 |
| 22 | 0238202 | Поршень дополнительный | 1 |
| 23 | 0238249 | Тормоз ковер-суб | 1 |
| 31 | 0238203 | Клапан дополнительный | 1 |
| 31A | 0238241 | Корпус дополнительный | 1 |
| 31B | 0238207 | Пружина | 1 |
| 31C | 0238208 | Седло пружины | 1 |
| 31D | 0238209 | Проставка | 2 |
| 31E | 0238210 | Клапан | 2 |
| 31F | 0185106 | Пробка | 3 |
| 31G | 0238211 | Болт с внутренним шестигранником | 4 |
| 31H | 0238212 | Пробка | 3 |
| 31I | 0238213 | Пробка | 1 |
| 31J | 4506405 | Oーкольцо | 3 |
| 31K | 4506407 | Oーкольцо | 6 |
| 31L | 957366 | Oーкольцо | 3 |
| 31M | 4509180 | Oーкольцо | 1 |
| 101 | 0275702 | Вал привод | 1 |
| 106 | 0238215 | Проставка | 1 |
| 114 | 0229807 | Пружина | 4 |
| 115 | 0229808 | Регулировочная шайба | 1 |
| 124 | 0229809 | Пластина | 1 |
| 133 | 0238250 | Направляющая кольцо | 1 |
| 301 | 0238216 | Корпус | 1 |
| 304 | 0238217 | Крышка | 1 |
| 401 | 0229812 | Болт с внутренним шестигранником | 1 |
| 402 | 0229813 | Болт с внутренним шестигранником | 15 |
| 403 | 0130520 | Болт с внутренним шестигранником | 6 |
| 404 | 0238218 | Болт | 8 |
| 405 | M341236 | Болт с внутренним шестигранником | 14 |
| 431 | 954442 | Стопорное кольцо | 1 |
| 432 | 991345 | Стопорное кольцо | 1 |
| 436 | 940144 | Стопорное кольцо | 1 |
| 443 | 0238242 | Роликовый подшипник | 1 |
| 444 | 0238243 | Игольчатый подшипник | 1 |
| 445 | 0238222 | Кольцо | 1 |
| 463 | 0111537 | Пробка | 2 |
| 464 | 0175233 | Пробка | 2 |
| 471 | A811130 | Oーкольцо | 1 |
| 472 | 0229816 | Уплотнительное кольцо | 1 |
| 473 | 0238223 | Уплотнительное кольцо | 1 |
| 474 | 0121614 | Уплотнительное кольцо | 1 |
| 485 | 4506424 | Oーкольцо | 2 |
| 491 | 0238244 | Масляное уплотнение | 1 |
| 492 | 0238225 | Масляное уплотнение | 1 |
| 503 | 0379001 | Ограничитель | 1 |
| 504 | 0238227 | Ограничитель | 1 |
| 505 | 0238228 | Крышка поршень | 2 |
| 506 | 0238229 | Пружина | 2 |
| 602 | M341236 | Болт с внутренним шестигранником | 8 |
| 665 | 0185107 | Пробка | 7 |
| 671 | A811040 | Oーкольцо | 2 |
| 673 | 4506408 | Oーкольцо | 7 |
| 696 | 0238230 | Опорное кольцо | 2 |
| 697 | 4506408 | Oーкольцо | 5 |
| 702 | 0238232 | Поршень тормоз | 1 |
| 703 | 0238233 | Муфта | 1 |
| 704 | 0238234 | Проставка | 1 |
| 705 | 0275711 | Пружина | 12 |
| 706 | 0238236 | Поршневое кольцо | 1 |
| 707 | 0238237 | Поршневое кольцо | 1 |
| 710 | 0238238 | Регулировочная шайба | 1 |
| 741 | 0275712 | Пластина | 9 |
| 742 | 0275713 | Пластина фрикционный | 8 |
| 761 | 0236014 | Пробка | 1 |
| 762 | 957366 | Oーкольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
