Каталог запчастей HITACHI
Рукоять — HITACHI MA200-G

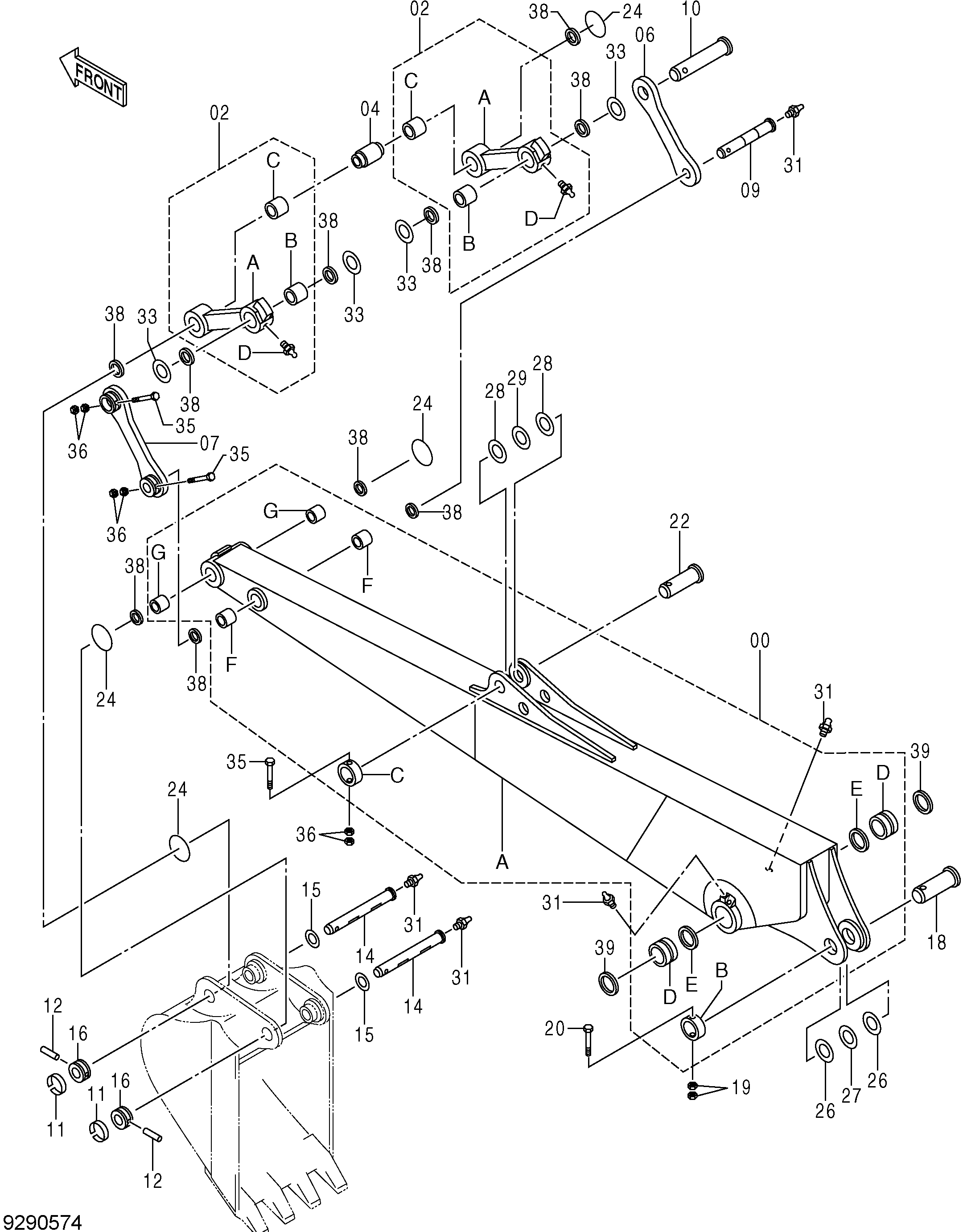

Заводская схема «Рукоять» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9290575 | Рукоять | 1 |
| 00A | 5011955 | Рукоять | 1 |
| 00B | 4434952 | Ограничитель | 1 |
| 00C | 4434951 | Ограничитель | 1 |
| 00D | 4443878 | Втулка | 2 |
| 00E | 4084578 | Пылезащитное уплотнение | 2 |
| 00F | 4131782 | Втулка | 2 |
| 00G | 4683724 | Втулка | 2 |
| 02 | 9302579 | Тяга: A | 2 |
| 02A | 2042534 | Тяга | 1 |
| 02B | 4371132 | Втулка | 1 |
| 02C | 4131782 | Втулка | 1 |
| 02D | J75481 | Пресс-маслёнка | 1 |
| 04 | 4287249 | Проставка | 1 |
| 06 | 4287250 | Тяга | 1 |
| 07 | 9756664 | Тяга | 1 |
| 09 | 3058763 | Палец | 1 |
| 10 | 3058762 | Палец | 1 |
| 11 | 4098716 | Кольцо | 2 |
| 12 | 4098717 | Палец | 2 |
| 14 | 3113290 | Палец | 2 |
| 15 | 4684261 | Шайба | 2 |
| 16 | 4454562 | Ограничитель | 2 |
| 18 | 3089156 | Палец | 1 |
| 19 | J950020 | Гайка | 2 |
| 20 | 4435125 | Стопорный палец | 1 |
| 22 | 3089107 | Палец | 1 |
| 24 | 4276696 | Уплотнительное кольцо | 4 |
| 26 | 4444288 | Упорная пластина 1.0mm | 2 |
| 27 | 4444289 | Упорная пластина 2.0mm | 1 |
| 28 | 4444839 | Упорная пластина 1.0mm | 2 |
| 29 | 4444840 | Упорная пластина 2.0mm | 1 |
| 31 | J75481 | Пресс-маслёнка | 5 |
| 33 | 4450010 | Упорная пластина 1.0mm | 6 |
| 35 | 4435123 | Стопорный палец | 3 |
| 36 | J950016 | Гайка | 6 |
| 38 | 4065687 | Пылезащитное уплотнение | 10 |
| 39 | 4084578 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
