Дренажные трубопроводы — HITACHI MA200-G

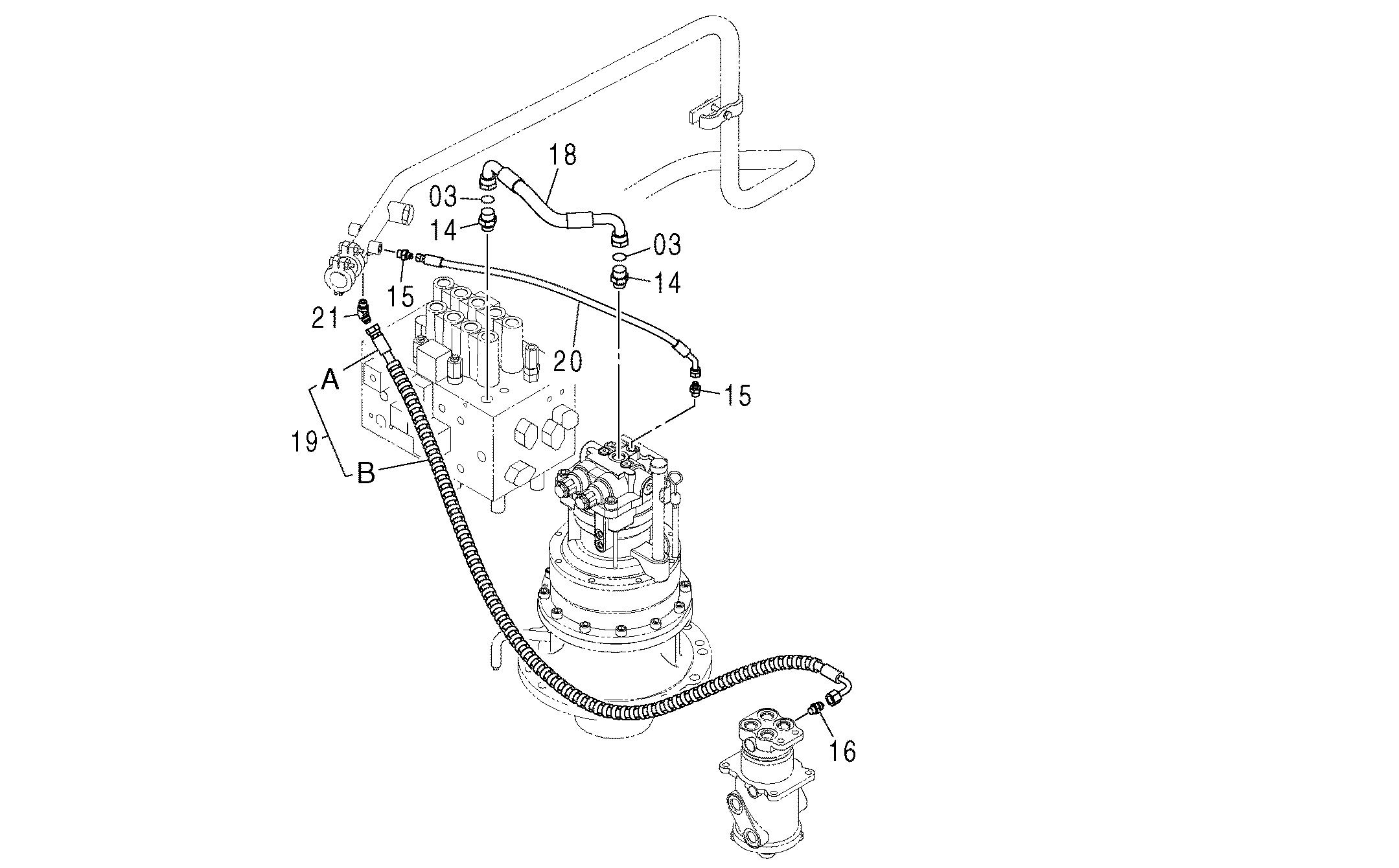

Заводская схема «Дренажные трубопроводы» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | A853166 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852134 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4429202 | Шланг | 1 |
| 19 | 9190272 | Шланг в сборе | 1 |
| 19A | 4429426 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 20 | 4450022 | Шланг | 1 |
| 21 | A852234 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
