Трубопроводы системы смазки — HITACHI MA200-G

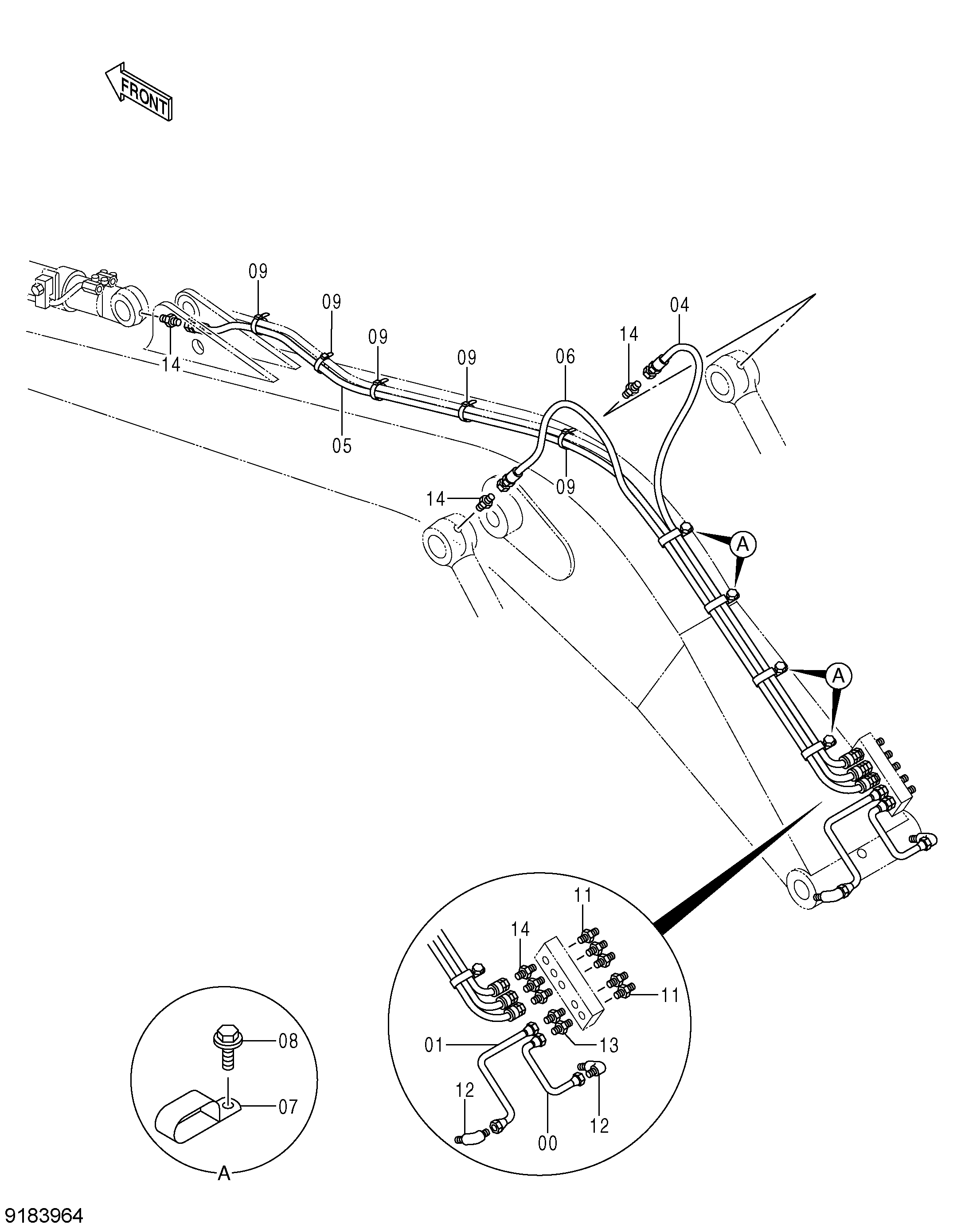

Заводская схема «Трубопроводы системы смазки» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361000 | Трубка | 1 |
| 01 | 4370555 | Трубка | 1 |
| 04 | 4258472 | Нейлоновый шланг | 1 |
| 05 | 4425545 | Нейлоновый шланг | 1 |
| 06 | 4258473 | Нейлоновый шланг | 1 |
| 07 | 4252877 | Зажим | 4 |
| 08 | J271016 | Болт с шайбой | 4 |
| 08A | J901016 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4055311 | Ленточный зажим | 5 |
| 11 | J75482 | Пресс-маслёнка | 5 |
| 12 | 4345297 | Штуцер трубки | 2 |
| 13 | 4360981 | Штуцер трубки | 2 |
| 14 | 4154651 | Адаптер | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
