Крышка (5) — HITACHI MA200-G

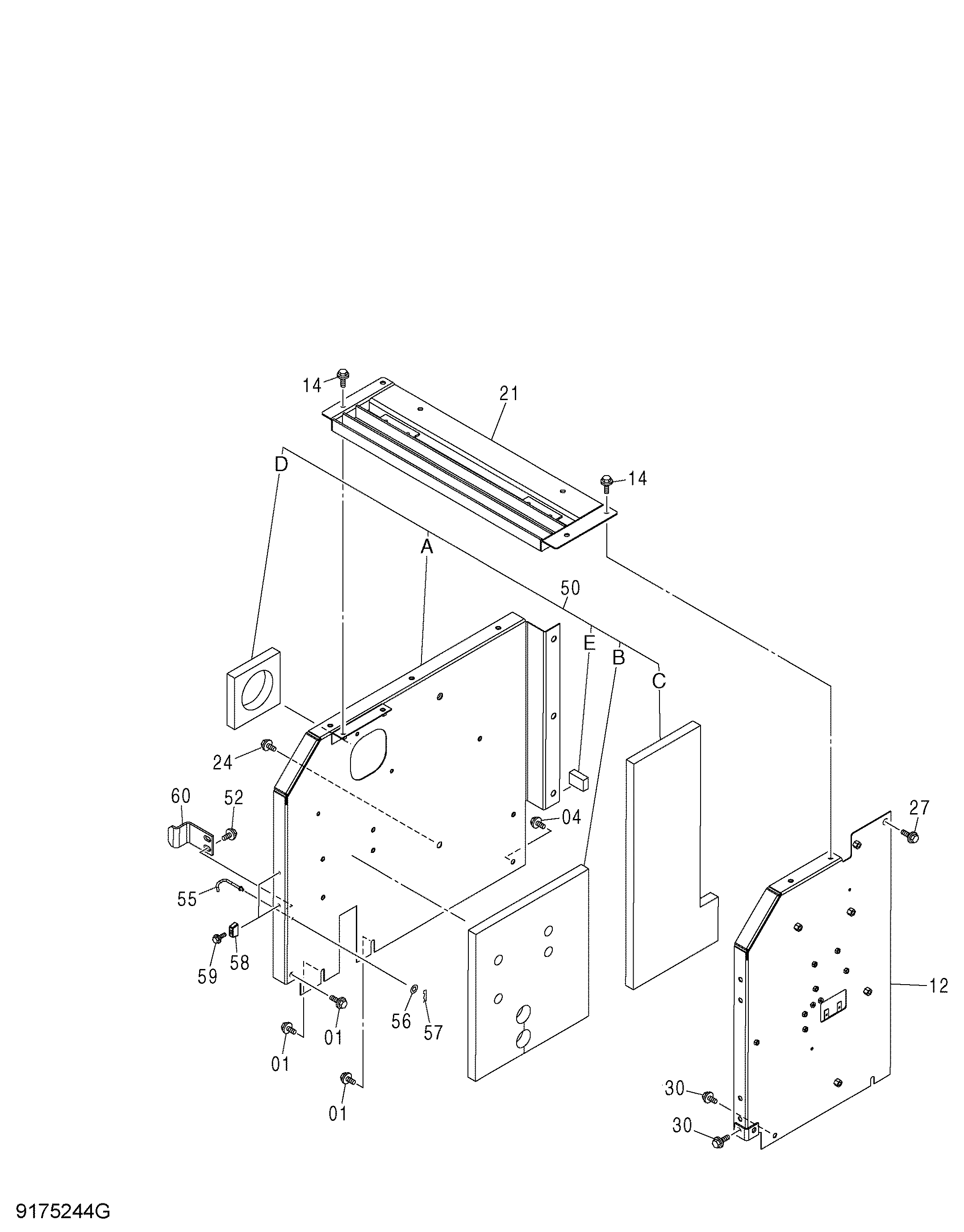

Заводская схема «Крышка (5)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 12 | 7035540 | Крышка | 1 |
| 14 | J271030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 21 | 7036164 | Крышка | 1 |
| 24 | J281030 | Болт с шайбой | 1 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 27 | J281025 | Болт с шайбой | 1 |
| 27A | J901025 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 30 | J271025 | Болт с шайбой | 3 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 50-60 | 9180984 | Крышка в сборе | 1 |
| 50 | 7036381 | Крышка | 1 |
| 50A | 6018024 | Крышка | 1 |
| 50B | 4415012 | Резиновая прокладка | 1 |
| 50C | 4415013 | Резиновая прокладка | 1 |
| 50D | 4380787 | Резиновая прокладка | 1 |
| 50E | 4425577 | Резиновая прокладка | 1 |
| 52 | J281030 | Болт с шайбой | 2 |
| 52A | J901030 | Болт | 1 |
| 52B | 4486055 | Шайба | 1 |
| 55 | 9751797 | Стойка | 1 |
| 56 | A590106 | Плоская шайба | 1 |
| 57 | 4022696 | Стопорный палец | 1 |
| 58 | 4424157 | Ограничитель | 2 |
| 59 | J260635 | Болт с шайбой | 2 |
| 59A | J900635 | Болт | 1 |
| 59B | A590106 | Плоская шайба | 1 |
| 60 | 4431357 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
