Радиатор крышка — HITACHI MA200-G

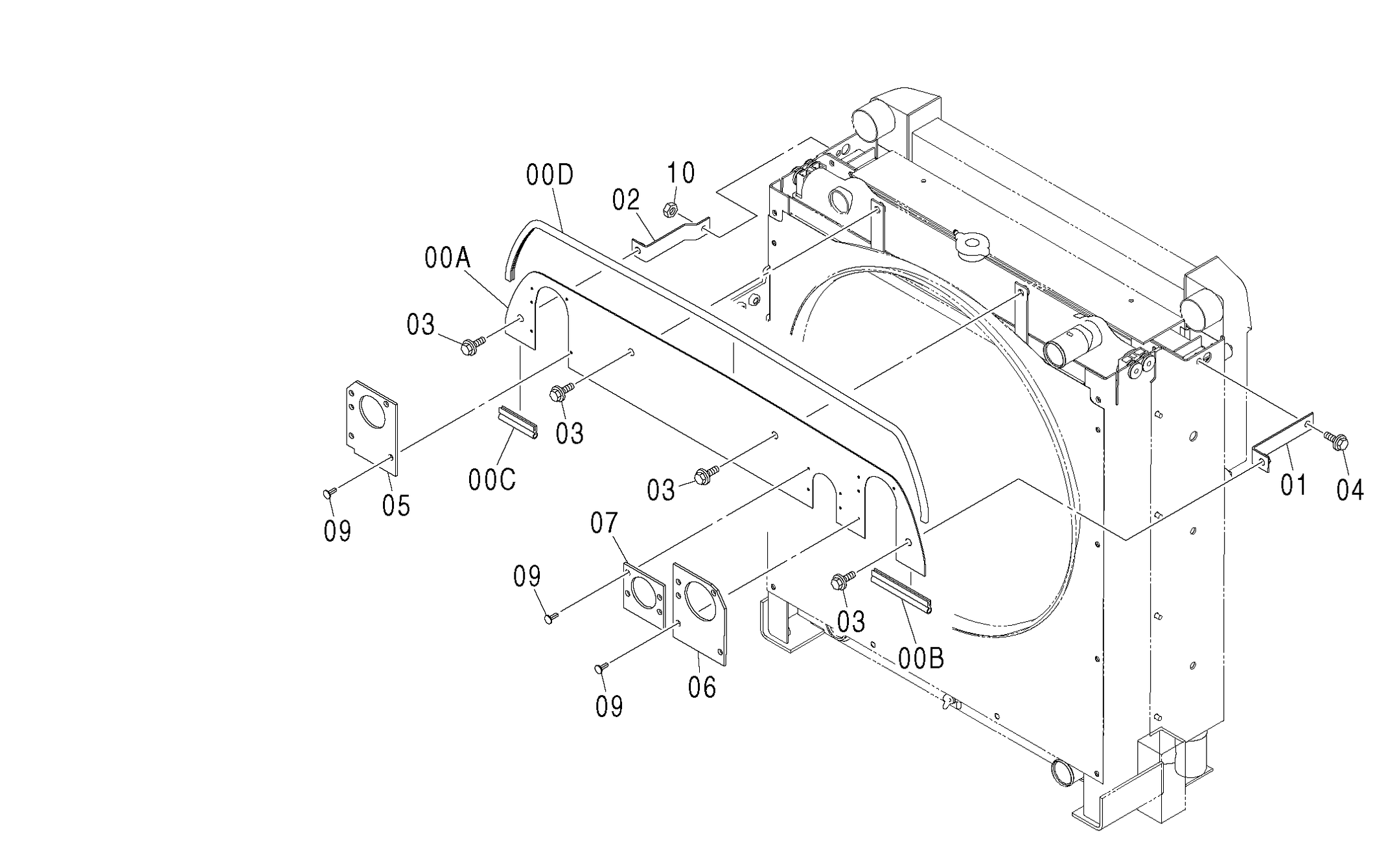

Заводская схема «Радиатор крышка» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-D | 8077772 | Крышка в сборе | 1 |
| 00A | 1027715 | Крышка | 1 |
| 00B | 4444803 | Уплотнительная окантовка | 1 |
| 00C | 4444804 | Уплотнительная окантовка | 1 |
| 00D | 4449136 | Уплотнительная окантовка | 1 |
| 01 | 8077765 | Правый кронштейн | 1 |
| 02 | 8077766 | Левый кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J260820 | Болт с шайбой | 1 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4426384 | Резиновая прокладка | 1 |
| 06 | 4426385 | Резиновая прокладка | 1 |
| 07 | 4426386 | Резиновая прокладка | 1 |
| 09 | 4443487 | Зажим | 14 |
| 10 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
