Гидролинии рабочего оборудования (1) — HITACHI MA200-G

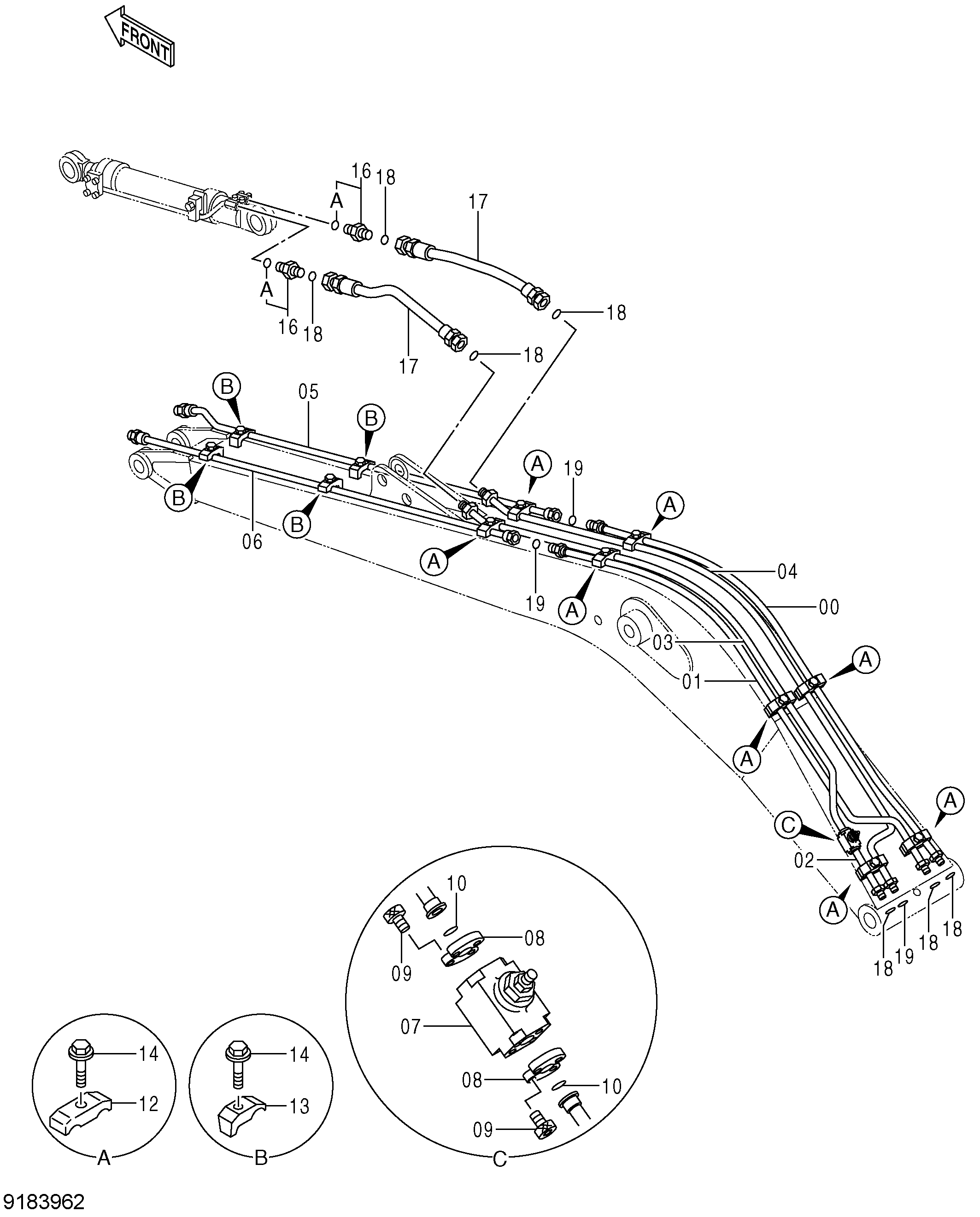

Заводская схема «Гидролинии рабочего оборудования (1)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077529 | Трубка | 1 |
| 01 | 8077530 | Трубка | 1 |
| 02 | 9746942 | Трубка | 1 |
| 03 | 8077535 | Трубка | 1 |
| 04 | 8077531 | Трубка | 1 |
| 05 | 9753378 | Трубка | 1 |
| 06 | 9753379 | Трубка | 1 |
| 07 | 4330223 | Клапан словретур | 1 |
| 08 | 986910 | Разъёмный фланец | 4 |
| 09 | J781030 | Болт с внутренним шестигранником | 8 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 12 | 4189859 | Хомут трубки | 8 |
| 13 | 4190126 | Хомут трубки | 4 |
| 14 | J271260 | Болт с шайбой | 12 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4189619 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4249339 | Шланг | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 7 |
| 19 | 4187328 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
