Гидролинии рабочего оборудования (2) — HITACHI MA200-G

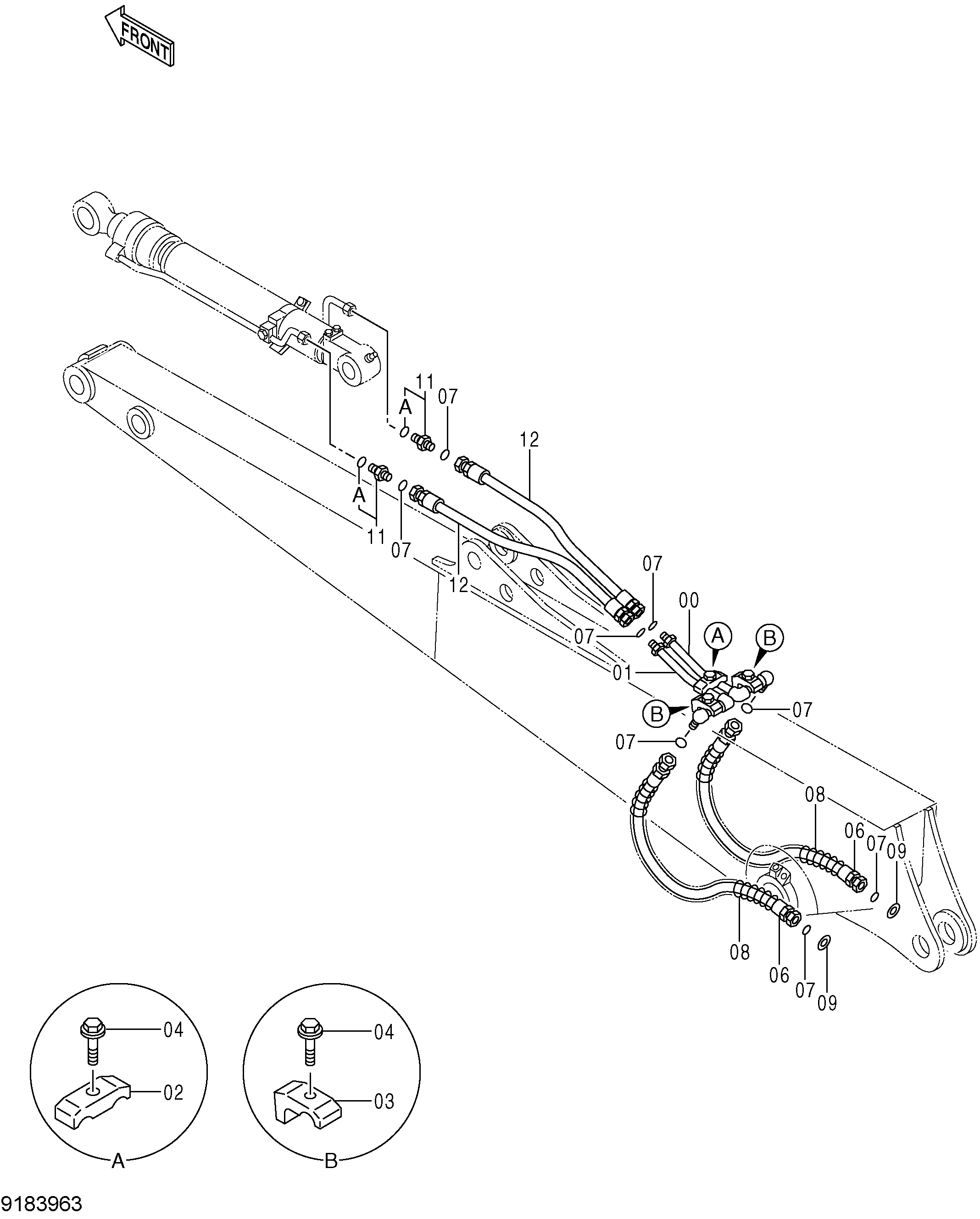

Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077536 | Трубка | 1 |
| 01 | 8077538 | Трубка | 1 |
| 02 | 4189859 | Хомут трубки | 1 |
| 03 | 4190126 | Хомут трубки | 2 |
| 04 | J271260 | Болт с шайбой | 3 |
| 04A | J901260 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4265833 | Шланг | 2 |
| 07 | 4187308 | Уплотнительное кольцо | 8 |
| 08 | 4055191 | Защита шланга | 2 |
| 09 | 4203220 | Шайба | 2 |
| 11 | 4197530 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4252854 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
