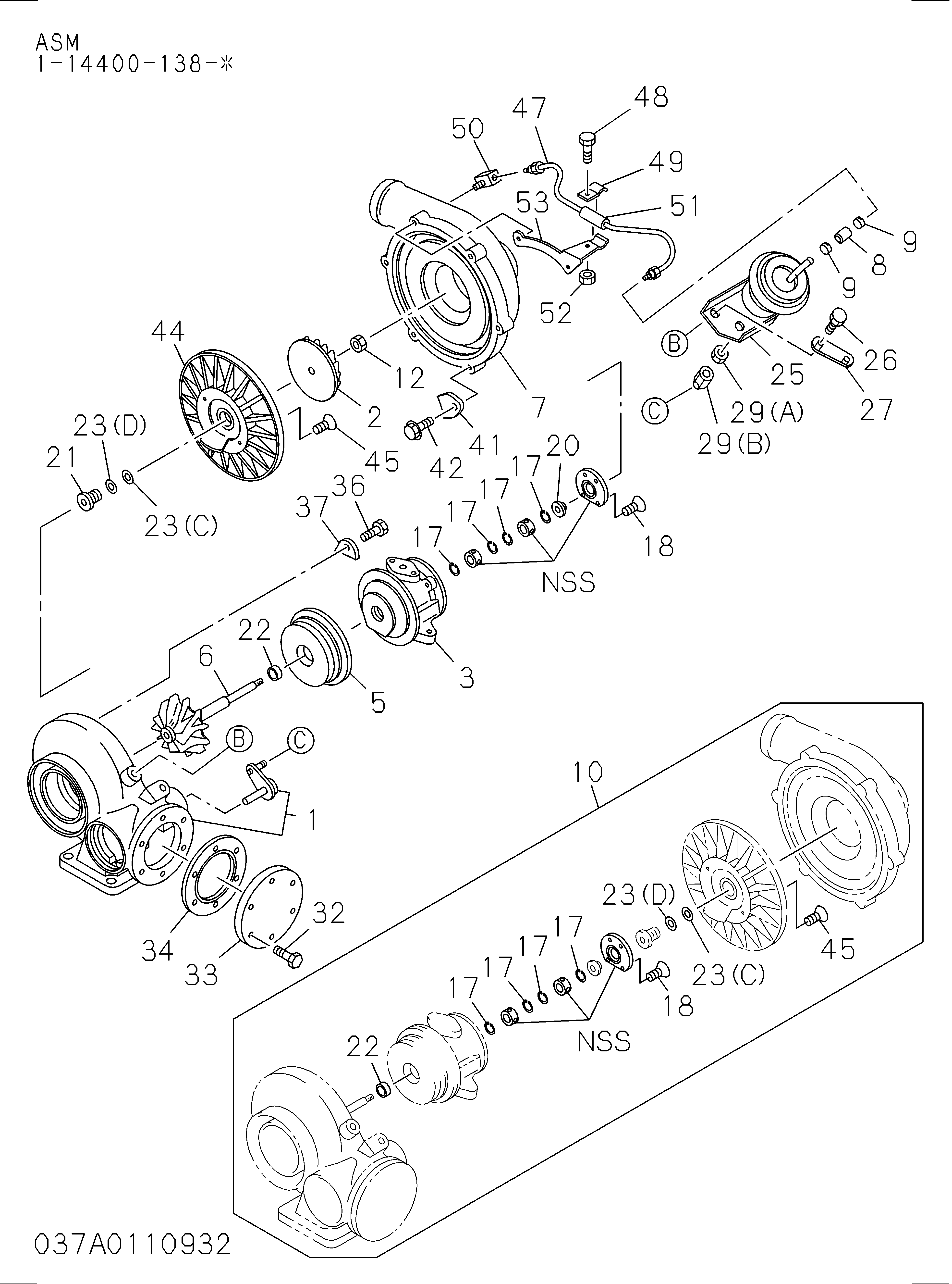

037: Турбокомпрессор — HITACHI MA200-G
Заводская схема «037: Турбокомпрессор» для HITACHI MA200-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1144141210 | Корпус турбине, турбокомпрессор | 1 |
| 002 | 1144510730 | Импеллер турбокомпрессор | 1 |
| 003 | 1144141200 | Корпус подшипник, турбокомпрессор | 1 |
| 004 | 8972451830 | Хомут подшипник корпус, турбокомпрессор | 1 |
| 005 | 1144210300 | Защита подогрев, турбокомпрессор | 1 |
| 006 | 1144500710 | Вал турбине, турбокомпрессор | 1 |
| 007 | 1144141220 | Корпус вентилятор, турбокомпрессор | 1 |
| 010 | 1144530990 | Репаир комплект турбокомпрессор | 1 |
| 012 | 1094000410 | Гайка LK, турбине вал TO импеллер, TC | 1 |
| 017 | 1144550420 | Кольцо джоурнал подшипник, турбокомпрессор | 3 |
| 018 | 1091000410 | Винт упорный подшипник, турбокомпрессор | 4 |
| 020 | 1144531000 | Втулка упорный, турбокомпрессор | 1 |
| 021 | 1144550480 | Тхровер масляный, турбокомпрессор | 1 |
| 022 | 1144530860 | Кольцо уплотнение, турбине боковой, турбокомпрессор | 1 |
| 023(B) | 1144530850 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 042 | 1091000400 | Болт LK пластина, вентилятор корпус, турбокомпрессор | 6 |
| 044 | 1144250430 | Пластина уплотнение, турбокомпрессор | 1 |
| 045 | 1091000390 | Винт уплотнение пластина, турбокомпрессор | 4 |
| 061 | 8972451820 | Палец турбине подшипник, турбокомпрессор | 1 |
| 127 | 9041308250 | Шпилька турбокомпрессор | 4 |
| 136 | 1144120090 | Прокладка турбине корпус, турбокомпрессор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
