Гидролинии хода (2) — HITACHI MA200

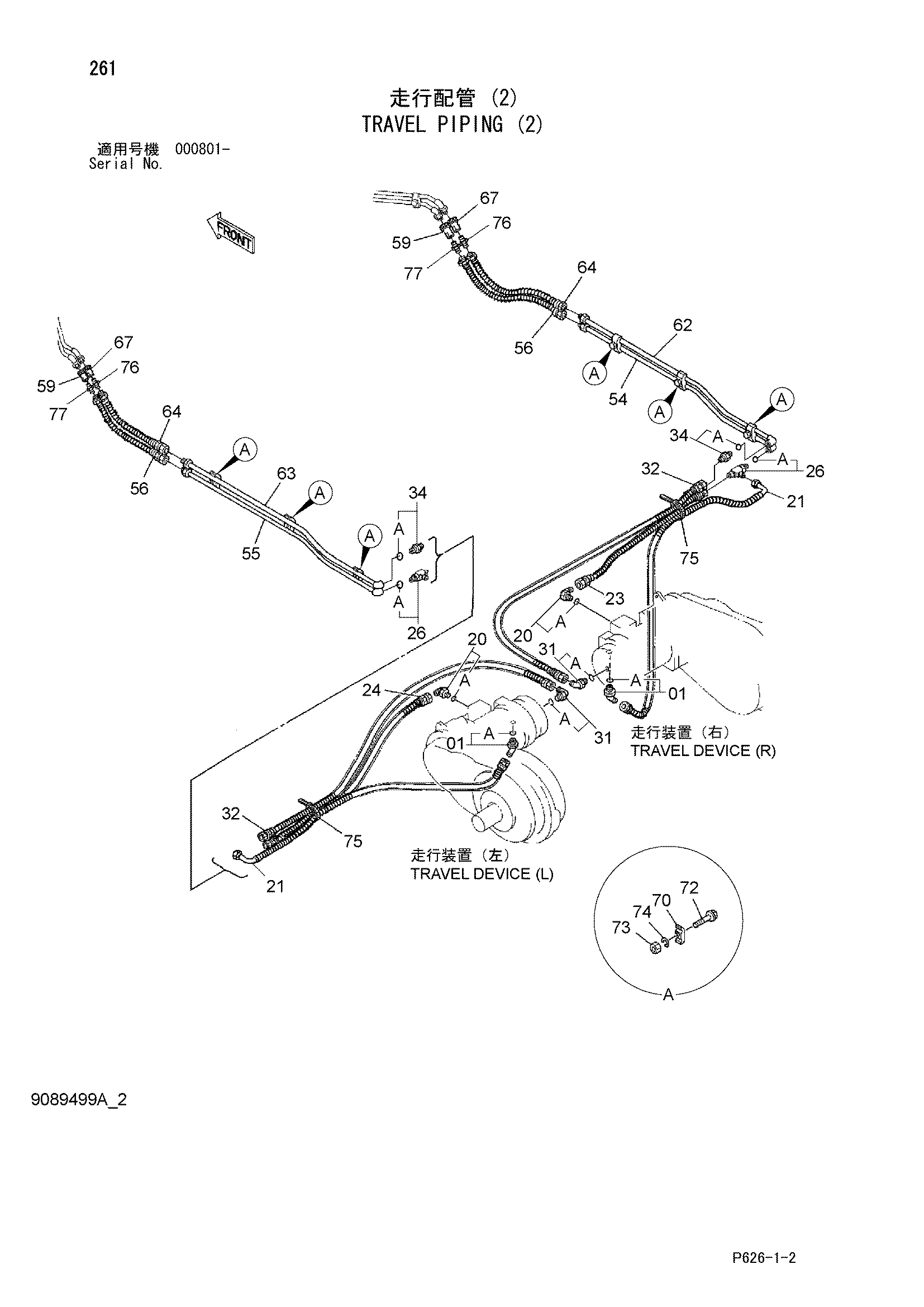

Заводская схема «Гидролинии хода (2)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852223 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852323 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4687474 | Шланг | 2 |
| 23 | 4430514 | Шланг | 1 |
| 24 | 4687473 | Шланг | 1 |
| 26 | A852433 | Тройник | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852344 | Угловой штуцер | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4687478 | Шланг | 2 |
| 34 | A852144 | Адаптер | 2 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 9769829 | Трубка | 1 |
| 55 | 9769831 | Трубка | 1 |
| 56 | 4430514 | Шланг | 2 |
| 59 | 4022907 | Самоуплотняющееся соединение | 2 |
| 59A | 4072595 | Колпачок | 1 |
| 62 | 9769830 | Трубка | 1 |
| 63 | 9769832 | Трубка | 1 |
| 64 | 4687476 | Шланг | 2 |
| 67 | 4102293 | Самоуплотняющееся соединение | 2 |
| 70 | 4202559 | Хомут трубки | 6 |
| 72 | J901255 | Болт | 6 |
| 73 | J950012 | Гайка | 6 |
| 74 | A590912 | Пружинная шайба | 6 |
| 75 | 4121859 | Ленточный зажим | 2 |
| 76 | 4154653 | Адаптер | 2 |
| 77 | 4154652 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
