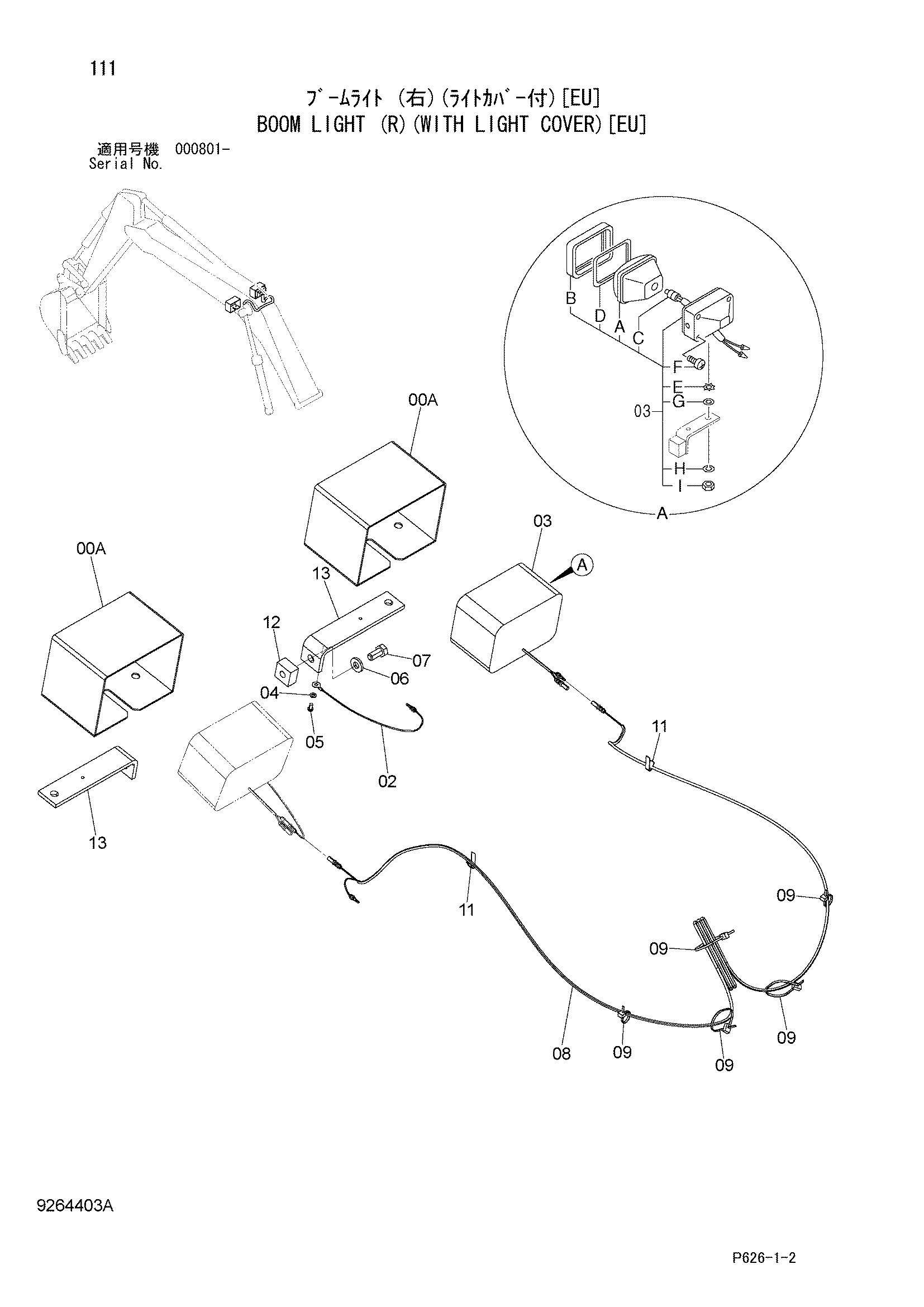

Стрела освещение (правый)(с освещение крышка)[EU] — HITACHI MA200
Заводская схема «Стрела освещение (правый)(с освещение крышка)[EU]» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела освещение (правый)(с освещение крышка)[EU] HITACHI MA200](/catalog-drawings/6d/6de48006-ec17-41d9-b906-ebdedb22f396.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9225322 | Крышка | 1 |
| 00A | 8091044 | Крышка | 2 |
| 02 | 4254604 | Жгут проводов | 1 |
| 03 | 4336570 замена: 4326800 | Фара | 1 |
| 03 | 4326800 | Фара | 1 |
| 03A | 4326801 | Ленс блок | 1 |
| 03B | 4326802 | Рама | 1 |
| 03C | 4285648 | Лампа | 1 |
| 03D | 4326803 | Прокладка | 1 |
| 03E | 4307026 | Шайба | 1 |
| 03F | 4307027 | Винт | 4 |
| 03G | A590114 | Плоская шайба | 1 |
| 03H | A590914 | Пружинная шайба | 1 |
| 03I | J952014 | Гайка | 1 |
| 04 | A590906 | Пружинная шайба | 1 |
| 05 | M430613 | Винт | 1 |
| 06 | J222014 | Шайба | 1 |
| 07 | J901430 | Болт | 1 |
| 08 | 4344125 | Жгут проводов | 1 |
| 09 | 4055311 | Ленточный зажим | 5 |
| 11 | 4272256 | Зажим WD. | 2 |
| 12 | 4644727 | Седло винта | 1 |
| 13 | 4602796 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
