Крышка (5) — HITACHI MA200

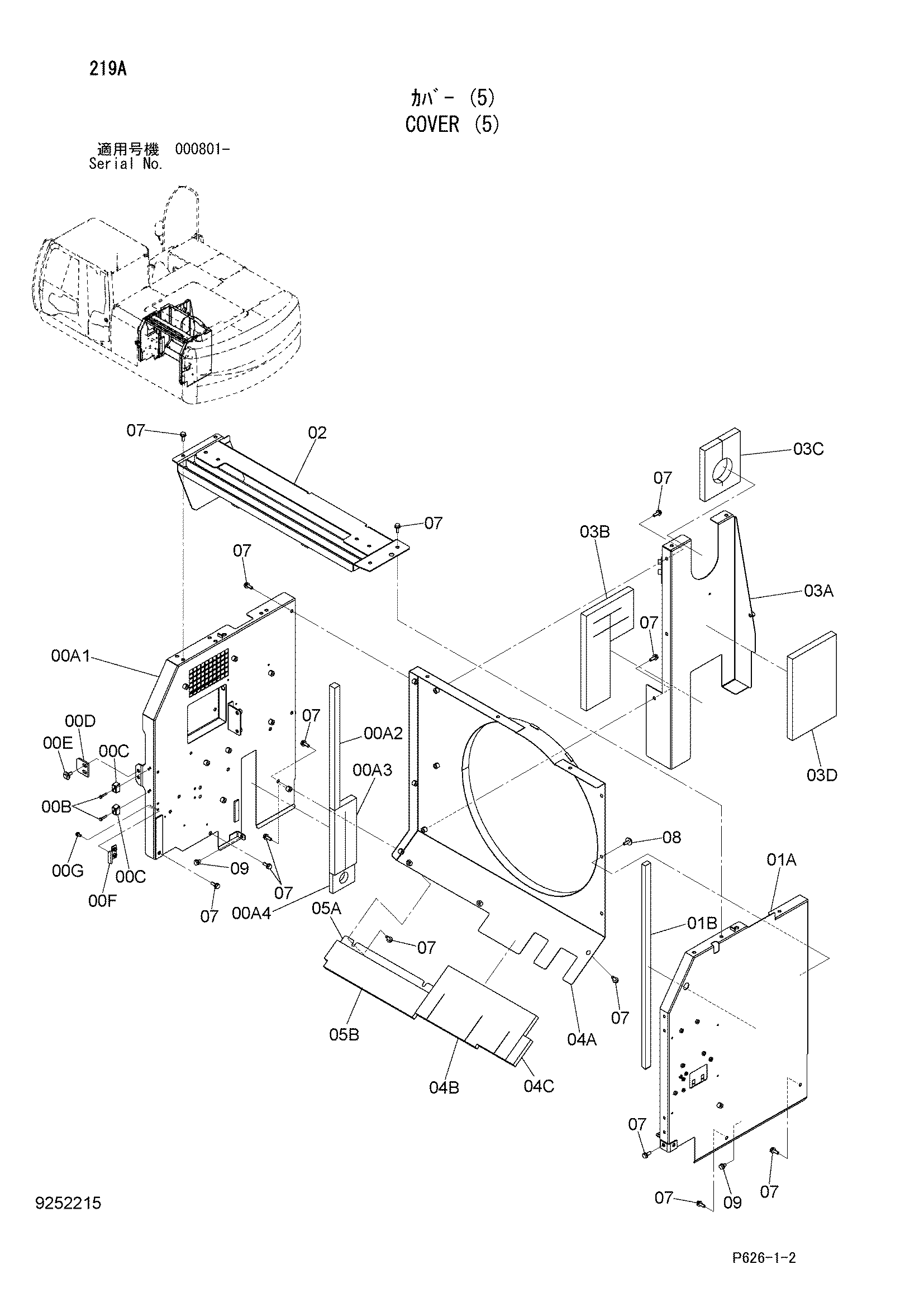

Заводская схема «Крышка (5)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9252214 | Крышка | 1 |
| 00A | 8099325 | Крышка | 1 |
| 00A1 | 6023791 | Крышка | 1 |
| 00A2 | 4627987 | Резиновая прокладка | 1 |
| 00A3 | 4639286 | Резиновая прокладка | 1 |
| 00A4 | 4655282 | Резиновая прокладка | 1 |
| 00B | J260635 | Болт с шайбой | 4 |
| 00B1 | J900635 | Болт | 1 |
| 00B2 | A590106 | Плоская шайба | 1 |
| 00C | 4652573 | Ограничитель | 2 |
| 00D | 4638905 | Ограничитель | 1 |
| 00E | J281030 | Болт с шайбой | 2 |
| 00E1 | J901030 | Болт | 1 |
| 00E2 | 4486055 | Шайба | 1 |
| 00F | 9765335 | Ограничитель | 1 |
| 00G | J260816 | Болт с шайбой | 2 |
| 00G1 | J900816 | Болт | 1 |
| 00G2 | A590108 | Плоская шайба | 1 |
| 01 | 8101223 | Крышка | 1 |
| 01A | 6023872 | Крышка | 1 |
| 01B | 4639287 | Резиновая прокладка | 1 |
| 02 | 7048679 | Крышка | 1 |
| 03 | 8100379 | Крышка | 1 |
| 03A | 7048765 | Крышка | 1 |
| 03B | 4627474 | Резиновая прокладка | 1 |
| 03C | 4639285 | Резиновая прокладка | 1 |
| 03D | 4661185 | Резиновая прокладка | 1 |
| 04 | 8102306 | Крышка | 1 |
| 04A | 6023667 | Крышка | 1 |
| 04B | 4640540 | Резиновая прокладка | 1 |
| 04C | 4451610 | Резиновая прокладка | 1 |
| 05 | 8101595 | Крышка | 1 |
| 05A | 4639718 | Крышка | 1 |
| 05B | 4640579 | Резиновая прокладка | 1 |
| 07 | J271030 | Болт с шайбой | 19 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J281030 | Болт с шайбой | 3 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
