Поворотный стабилизер трубопроводы (2)(основной) — HITACHI MA200

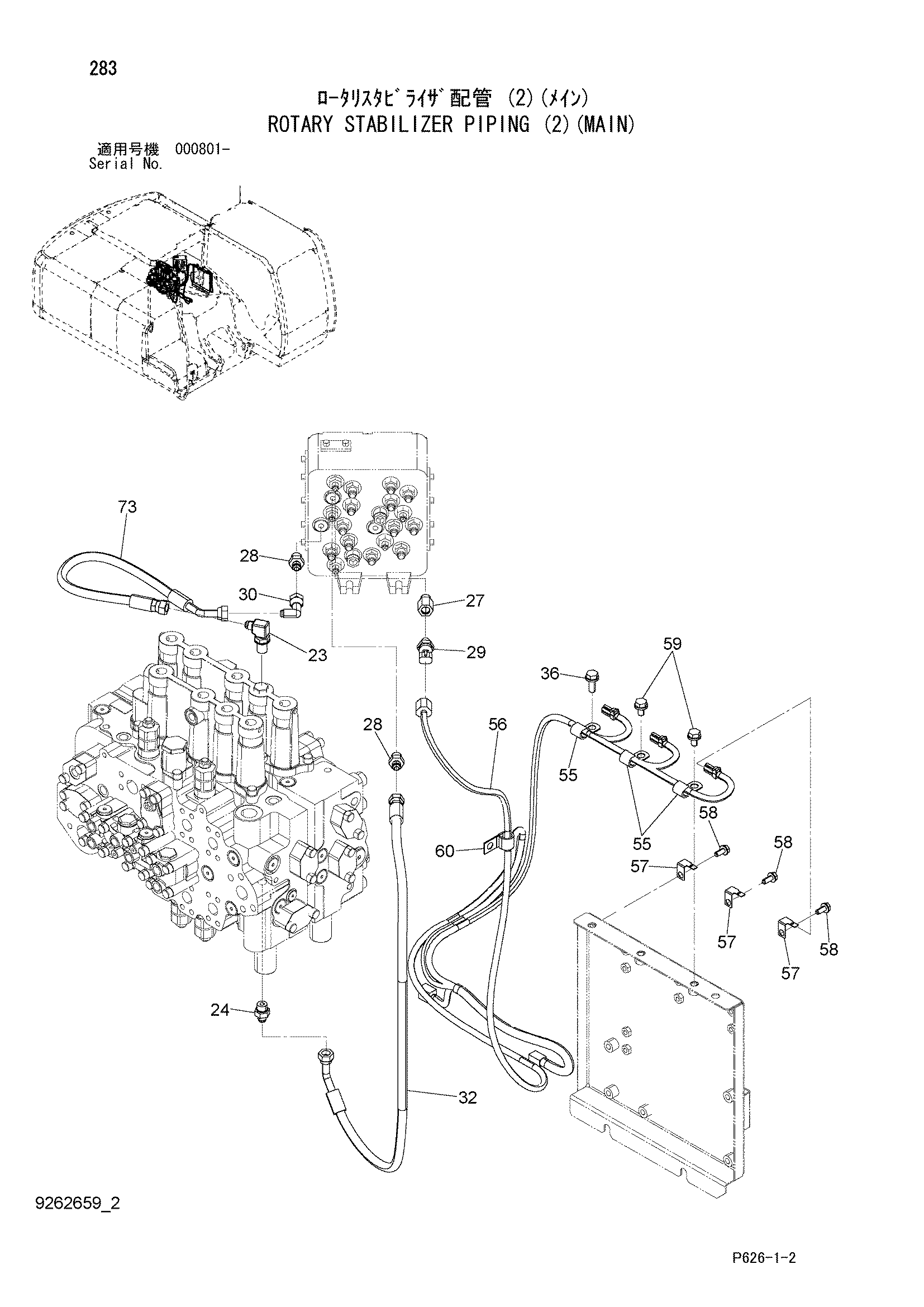

Заводская схема «Поворотный стабилизер трубопроводы (2)(основной)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | 4208913 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4263446 | Переходник S | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852133 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4436535 | Датчик давления | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4239976 | Унион S | 1 |
| 32 | 4654406 | Шланг | 1 |
| 36 | J271030 | Болт с шайбой | 1 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 55 | 4190275 | Зажим | 3 |
| 56 | 3106815 | Жгут проводов | 1 |
| 57 | 4257159 | Кронштейн | 3 |
| 58 | J260820 | Болт с шайбой | 3 |
| 58A | J900820 | Болт | 1 |
| 58B | A590108 | Плоская шайба | 1 |
| 59 | J271020 | Болт с шайбой | 2 |
| 59A | J901020 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | 4190273 | Зажим | 1 |
| 73 | 4453063 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
