Радиатор крышка — HITACHI MA200

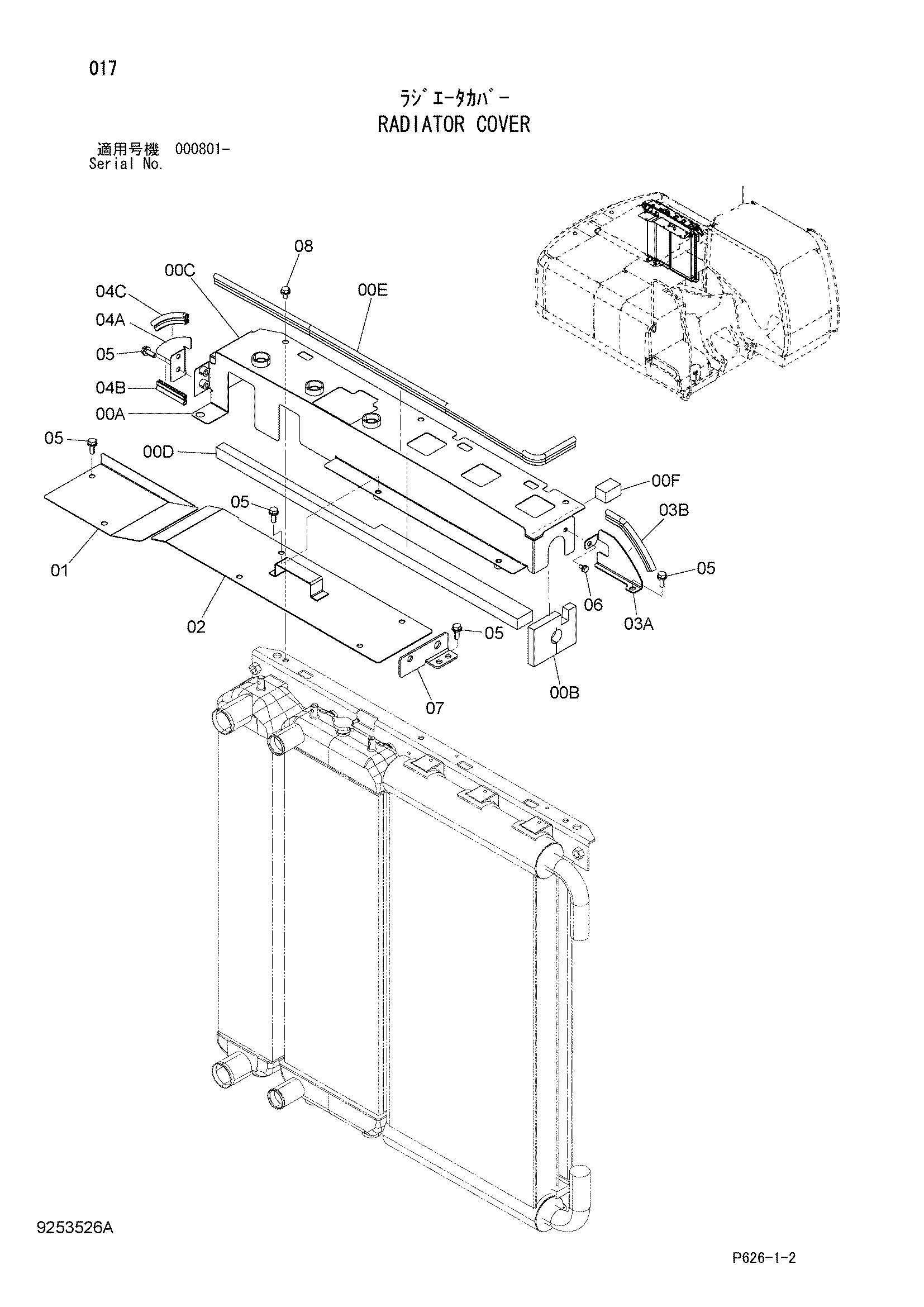

Заводская схема «Радиатор крышка» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101731 | Крышка | 1 |
| 00A | 7048993 | Крышка | 1 |
| 00B | 4631749 | Резиновая прокладка | 1 |
| 00C | 4628560 | Резиновая прокладка | 1 |
| 00D | 4631748 | Резиновая прокладка | 1 |
| 00E | 4460534 | Уплотнительная окантовка | 1 |
| 00F | 4415014 | Резиновая прокладка | 1 |
| 01 | 3103652 | Крышка | 1 |
| 02 | 8101655 | Крышка | 1 |
| 03 | 9764825 | Крышка | 1 |
| 03A | 4640656 | Крышка | 1 |
| 03B | 4629513 | Уплотнительная окантовка | 1 |
| 04 | 9764826 | Крышка | 1 |
| 04A | 4640657 | Крышка | 1 |
| 04B | 4447540 | Уплотнительная окантовка | 1 |
| 04C | 4444803 | Уплотнительная окантовка | 1 |
| 05 | J271030 | Болт с шайбой | 11 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J260816 | Болт с шайбой | 1 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4642474 | Крышка | 1 |
| 08 | J271020 | Болт с шайбой | 3 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
