Рукоять трубопроводы — HITACHI MA200

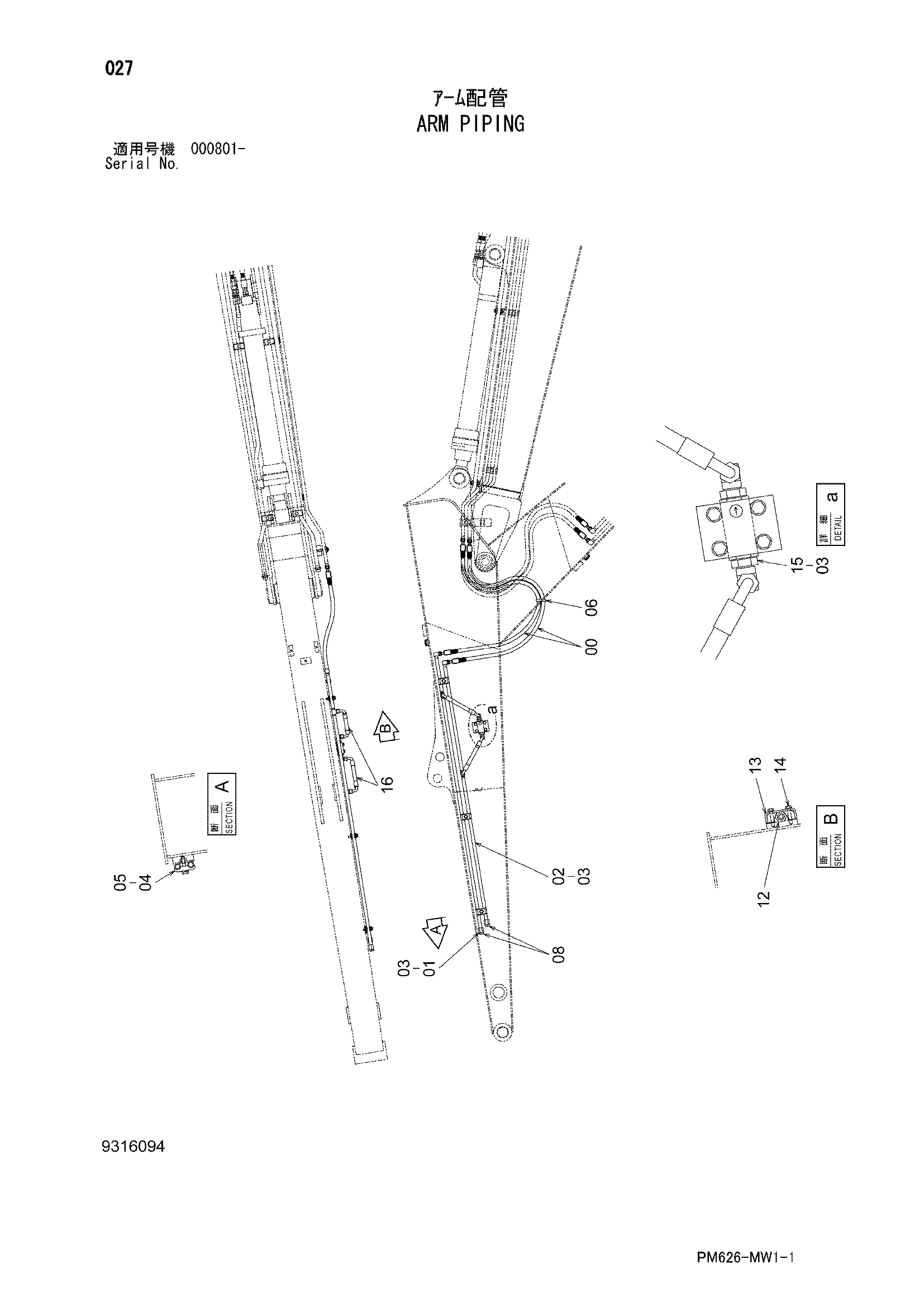

Заводская схема «Рукоять трубопроводы» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4478350 | Шланг | 2 |
| 01 | 8122399 | Трубка | 1 |
| 02 | 8122400 | Трубка | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 6 |
| 04 | 4189858 | Хомут трубки | 3 |
| 05 | J271255 | Болт с шайбой | 3 |
| 05A | J901255 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4121859 | Ленточный зажим | 1 |
| 08 | 4189093 | Колпачок | 2 |
| 12 | 4393295 | Обратный клапан | 1 |
| 13 | 9751593 | Кронштейн | 1 |
| 14 | J271060 | Болт с шайбой | 4 |
| 14A | J901060 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A853364 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4716584 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
