Поворотный стабилизер трубопроводы (3)(основной) — HITACHI MA200

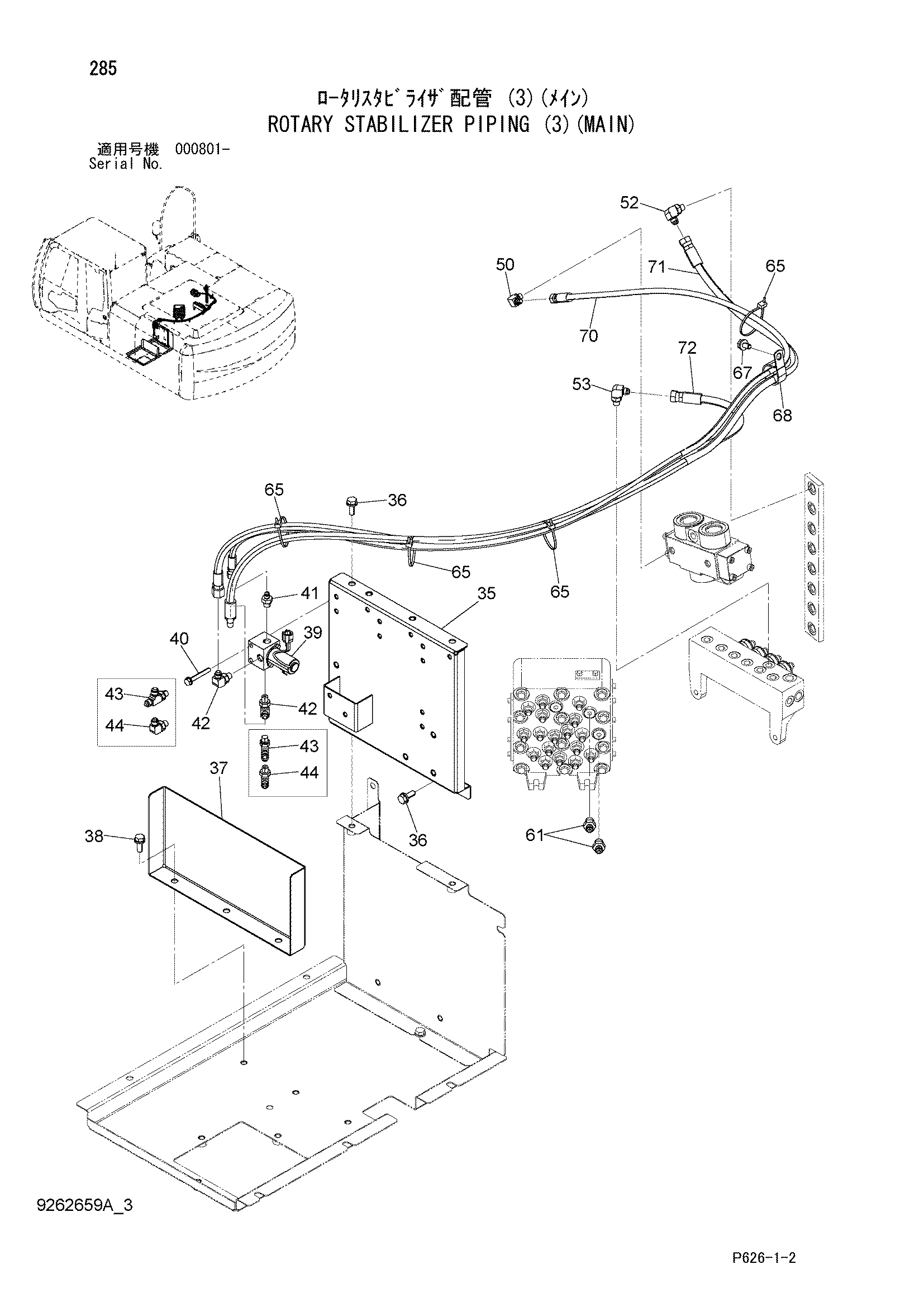

Заводская схема «Поворотный стабилизер трубопроводы (3)(основной)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 35 | 7049580 | Кронштейн | 1 |
| 36 | J271030 | Болт с шайбой | 3 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4645331 | Крышка | 1 |
| 38 | J271030 | Болт с шайбой | 3 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4261289 | Клапан SOL | 1 |
| 40 | J260860 | Болт с шайбой | 2 |
| 40A | J900860 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 41 | A852122 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852323 | Угловой штуцер | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4479162 | Тройник | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4293950 | Угловой штуцер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852322 | Угловой штуцер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A852333 | Угловой штуцер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | A852323 | Угловой штуцер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 61 | A852133 | Адаптер | 2 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4055312 | Ленточный зажим | 4 |
| 67 | J271020 | Болт с шайбой | 1 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | 4190291 | Зажим | 1 |
| 70 | 4681488 | Шланг | 1 |
| 71 | 4660285 | Шланг | 1 |
| 72 | 4655785 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
