Пилотные гидролинии (G) — HITACHI MA200

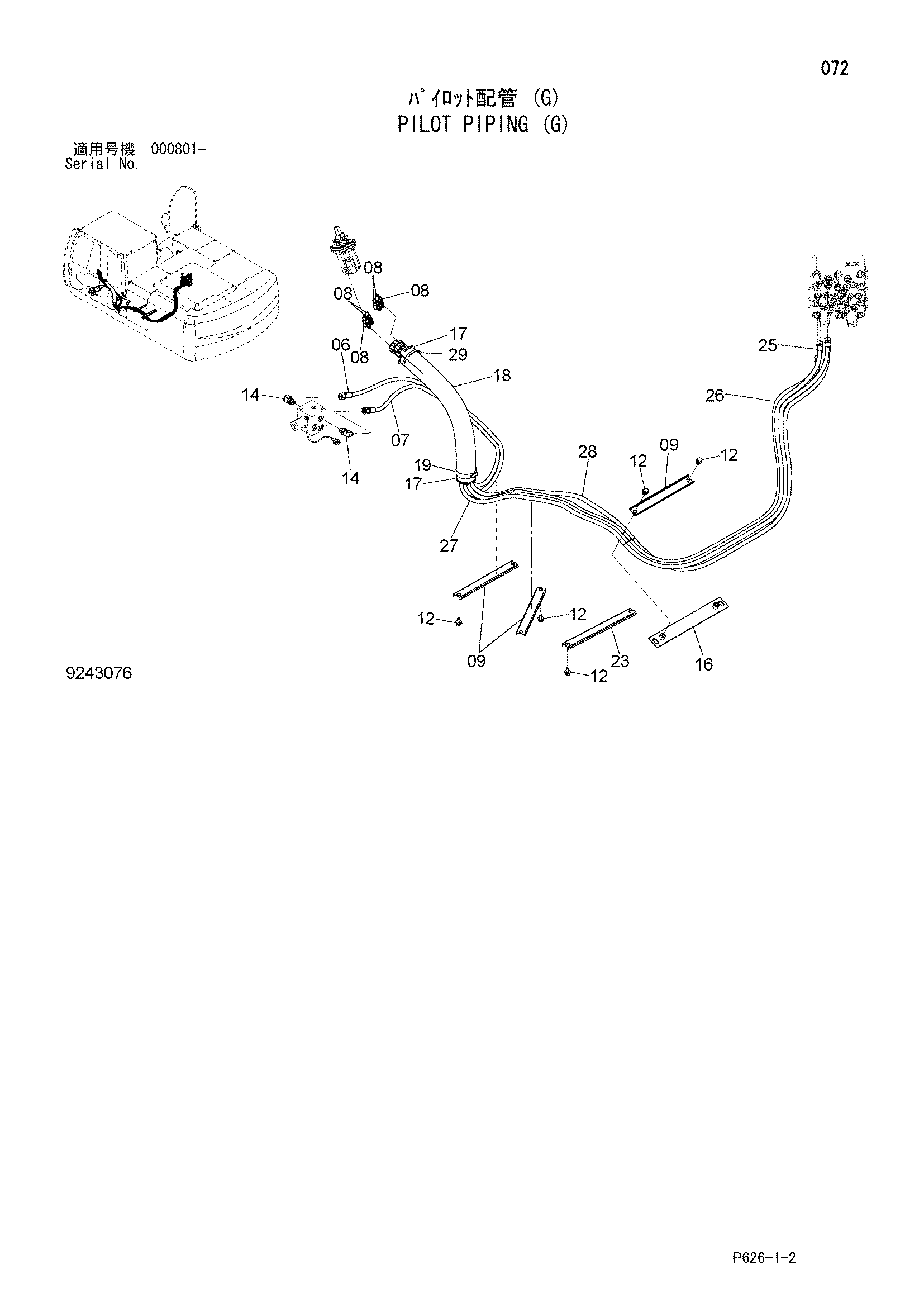

Заводская схема «Пилотные гидролинии (G)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4639632 | Пластиковый шланг | 1 |
| 07 | 4639633 | Пластиковый шланг | 1 |
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4341877 | Хомут шланга | 3 |
| 12 | J271020 | Болт с шайбой | 8 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | A852333 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9765409 | Кронштейн | 1 |
| 17 | 3079728 | Втулка | 2 |
| 18 | 4629782 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 23 | 4425177 | Хомут шланга | 1 |
| 25 | 4654827 | Шланг | 1 |
| 26 | 4656536 | Шланг | 1 |
| 27 | 4655181 | Шланг | 1 |
| 28 | 4655182 | Шланг | 1 |
| 29 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
