Стрела трубопроводы — HITACHI MA200

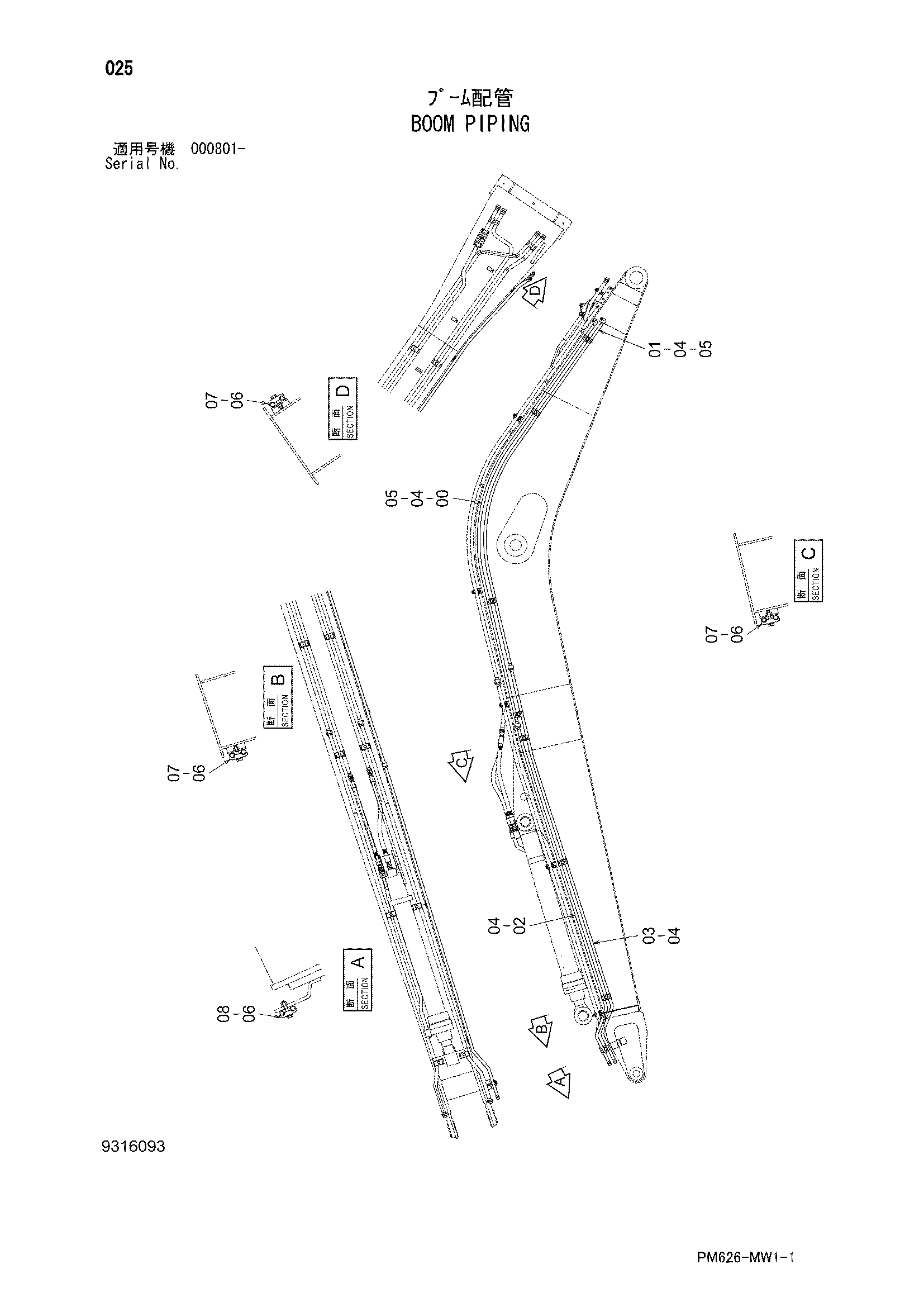

Заводская схема «Стрела трубопроводы» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8122395	Трубка	1
01	8122396	Трубка	1
02	8122397	Трубка	1
03	8122398	Трубка	1
04	4138938	Уплотнительное кольцо	4
05	4187308	Уплотнительное кольцо	2
06	4189858	Хомут трубки	8
07	J271255	Болт с шайбой	7
07A	J901255	Болт	1
07B	J222012	Шайба	1
08	J271265	Болт с шайбой	1
08A	J901265	Болт	1
08B	J222012	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
