Гидроцилиндр стрелы (правый) — HITACHI MA200

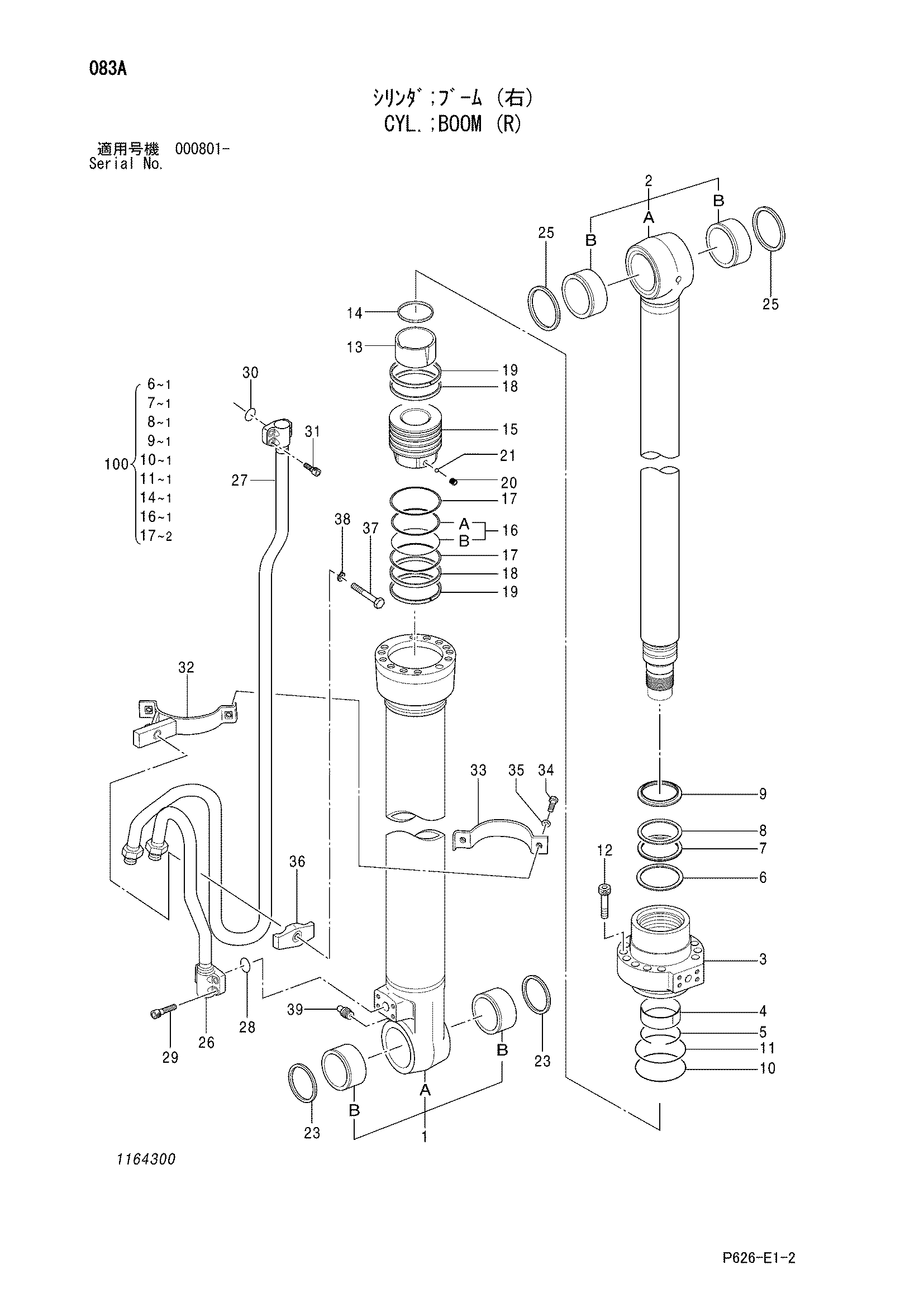

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4679676 | Гидроцилиндр стрелы (правый) | 1 | |
| 1 | 1112101 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4352398 | Втулка | 2 |
| 2 | 1112102 | Шток поршня в сборе | 1 |
| 2B | 4355875 | Втулка | 2 |
| 3 | 0788905 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0788911 | Кольцо | 1 |
| 7 | 0788912 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0667204 | Грязесъёмное кольцо | 1 |
| 10 | A811115 | Уплотнительное кольцо | 1 |
| 11 | 0261310 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 0409706 | Амортизирующий подшипник | 1 |
| 14 | 0667205 | Уплотнение амортизатор | 1 |
| 15 | 0998903 | Поршень | 1 |
| 16 | 0258205 | Кольцо уплотнение в сборе | 1 |
| 17 | 0409709 | Опорное кольцо | 2 |
| 18 | 0998904 | Направляющее кольцо | 2 |
| 19 | 0261308 | Направляющее кольцо | 2 |
| 20 | 0309011 | Установочный винт | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 23 | 4067902 | Пылезащитное уплотнение | 2 |
| 25 | 4067901 | Пылезащитное уплотнение | 2 |
| 26 | 4669126 | Трубка | 1 |
| 27 | 4669130 | Трубка | 1 |
| 28 | 984614 | Уплотнительное кольцо | 1 |
| 29 | M341236 | Болт с внутренним шестигранником | 4 |
| 30 | 4506430 | Уплотнительное кольцо | 1 |
| 31 | M341030 | Болт с внутренним шестигранником | 4 |
| 32-38 | 1130903 | Комплект лента | 1 |
| 32 | 4679686 | Лента | 1 |
| 33 | 0686409 | Лента | 1 |
| 34 | J901035 | Болт | 2 |
| 35 | A590910 | Шайба | 2 |
| 36 | 0236915 | Держатель | 1 |
| 37 | 4673616 | Болт | 1 |
| 38 | A590914 | Пружинная шайба | 1 |
| 39 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4654421 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
