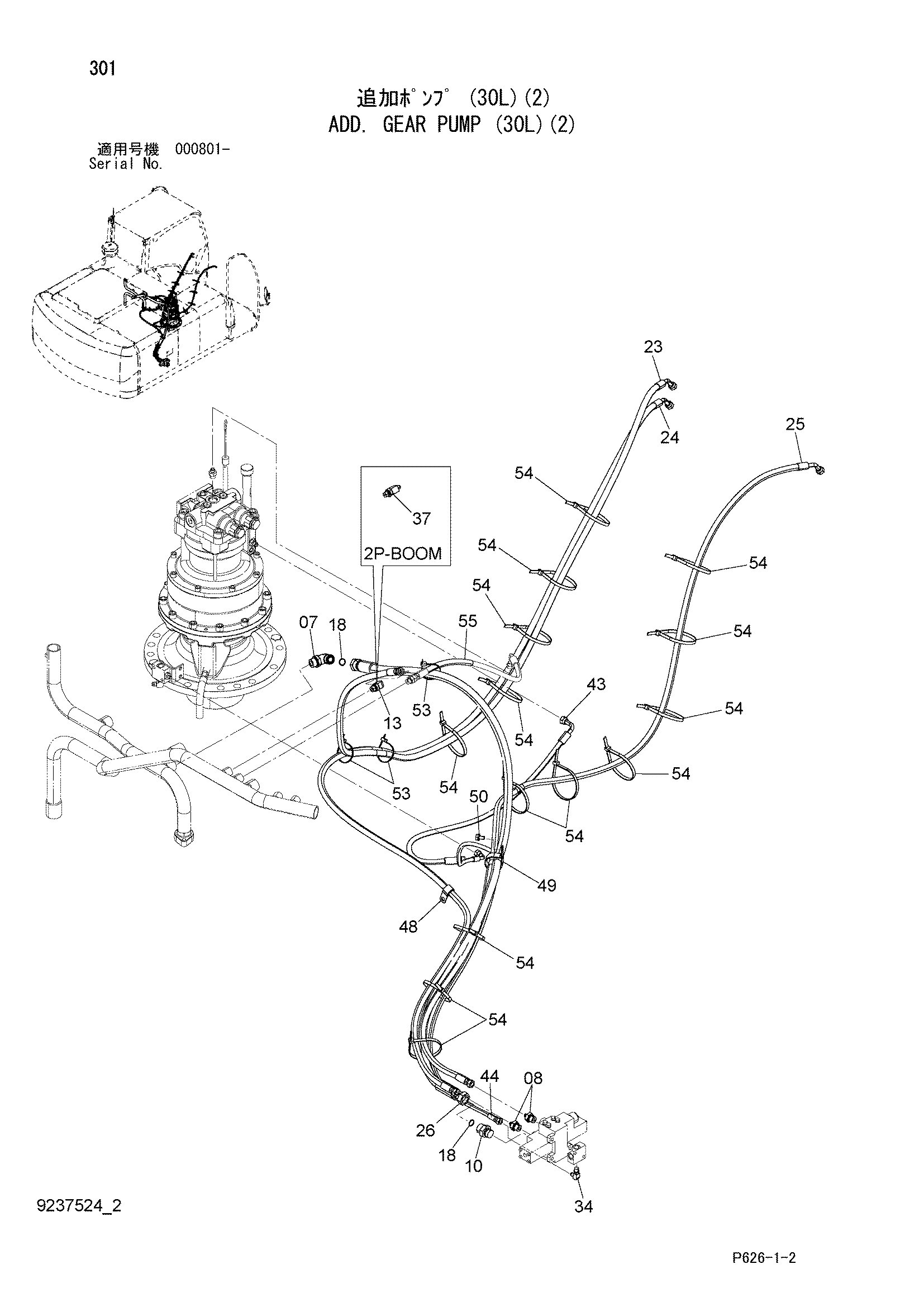

Дополнительный. шестерня насос (30L)(2) — HITACHI MA200
Заводская схема «Дополнительный. шестерня насос (30L)(2)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | A853366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852143 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853166 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 9265573 | Шланг в сборе | 1 |
| 23A | 4488228 | Шланг | 1 |
| 23B | 4327315 | Защитный кожух | 4 |
| 24 | 9232793 | Шланг в сборе | 1 |
| 24A | 4661331 | Шланг | 1 |
| 24B | 4327315 | Защитный кожух | 6 |
| 25 | 9237523 | Шланг в сборе | 1 |
| 25A | 4661332 | Шланг | 1 |
| 25B | 4327315 | Защитный кожух | 5 |
| 26 | 9263866 | Шланг в сборе | 1 |
| 26A | 4641744 | Шланг | 1 |
| 26B | 4446406 | Защитный кожух | 2 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4234371 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4437738 | Шланг | 1 |
| 44 | 4631505 | Шланг | 1 |
| 48 | 4190277 | Зажим | 1 |
| 49 | 4190291 | Зажим | 1 |
| 50 | J271020 | Болт с шайбой | 1 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 53 | 4055312 | Ленточный зажим | 3 |
| 54 | 4121859 | Ленточный зажим | 14 |
| 55 | 4327315 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
