Стрела — HITACHI MA200

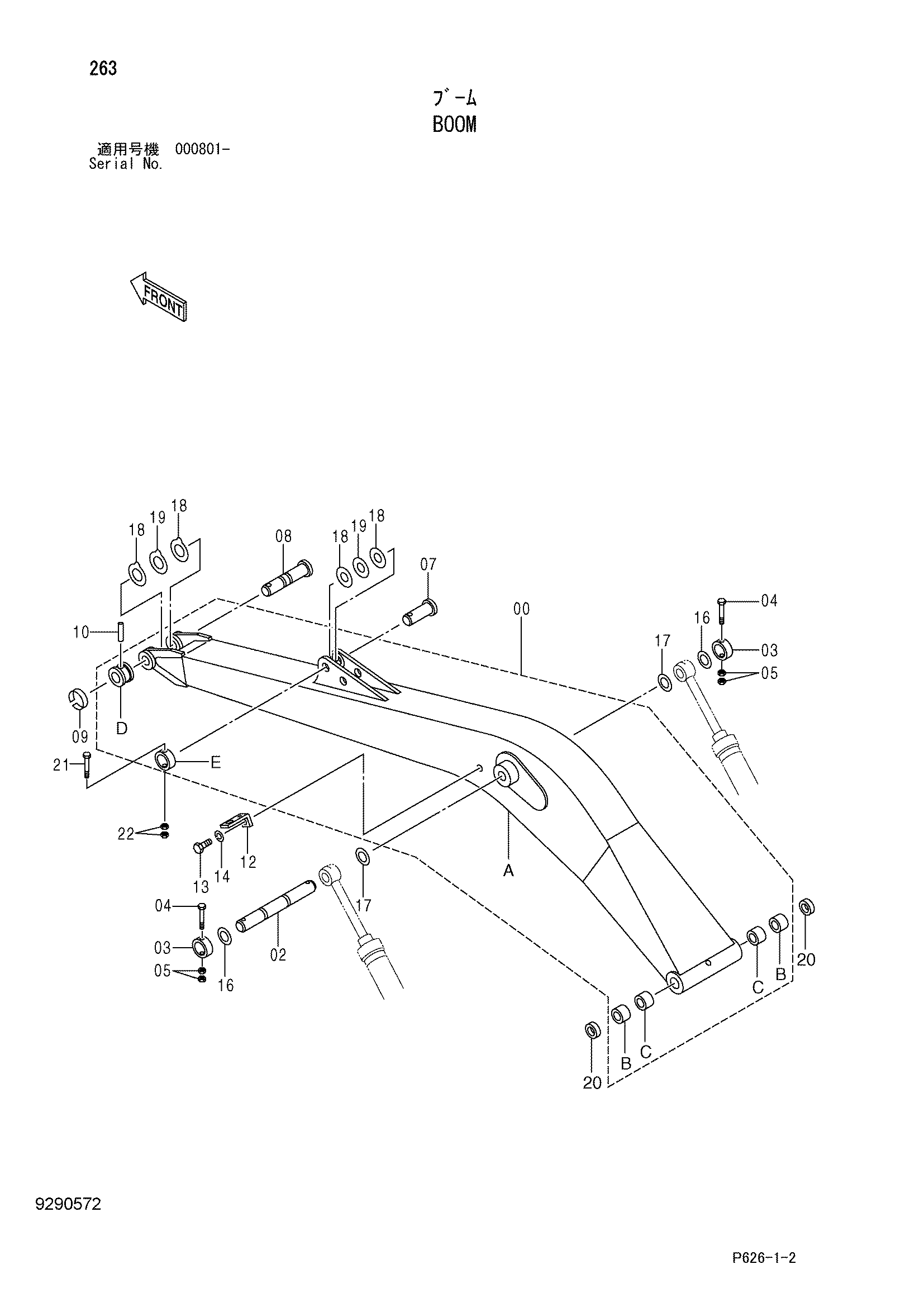

Заводская схема «Стрела» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-E | 9290573 | Стрела | 1 |
| 00A | 5011954 | Стрела | 1 |
| 00B | 4443880 | Втулка | 2 |
| 00C | 4402460 | Втулка | 2 |
| 00D | 4276106 | Ограничитель | 1 |
| 00E | 4434952 | Ограничитель | 1 |
| 02 | 3088574 | Палец | 1 |
| 03 | 4067720 | Ограничитель | 2 |
| 04 | 4435126 | Стопорный палец | 2 |
| 05 | J950020 | Гайка | 4 |
| 07 | 3089156 | Палец | 1 |
| 08 | 3051444 | Палец | 1 |
| 09 | 4098716 | Кольцо | 1 |
| 10 | 4106307 | Палец | 1 |
| 12 | 4224631 | Кронштейн | 1 |
| 13 | J901425 | Болт | 1 |
| 14 | A590914 | Пружинная шайба | 1 |
| 16 | 4444755 | Упорная пластина 1.0mm | 2 |
| 17 | 4450013 | Упорная пластина 1.0mm | 2 |
| 18 | 4444288 | Упорная пластина 1.0mm | 4 |
| 19 | 4444289 | Упорная пластина 2.0mm | 2 |
| 20 | 4067901 | Пылезащитное уплотнение | 2 |
| 21 | 4435125 | Стопорный палец | 1 |
| 22 | J950020 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
