Пилотные гидролинии (K) — HITACHI MA200

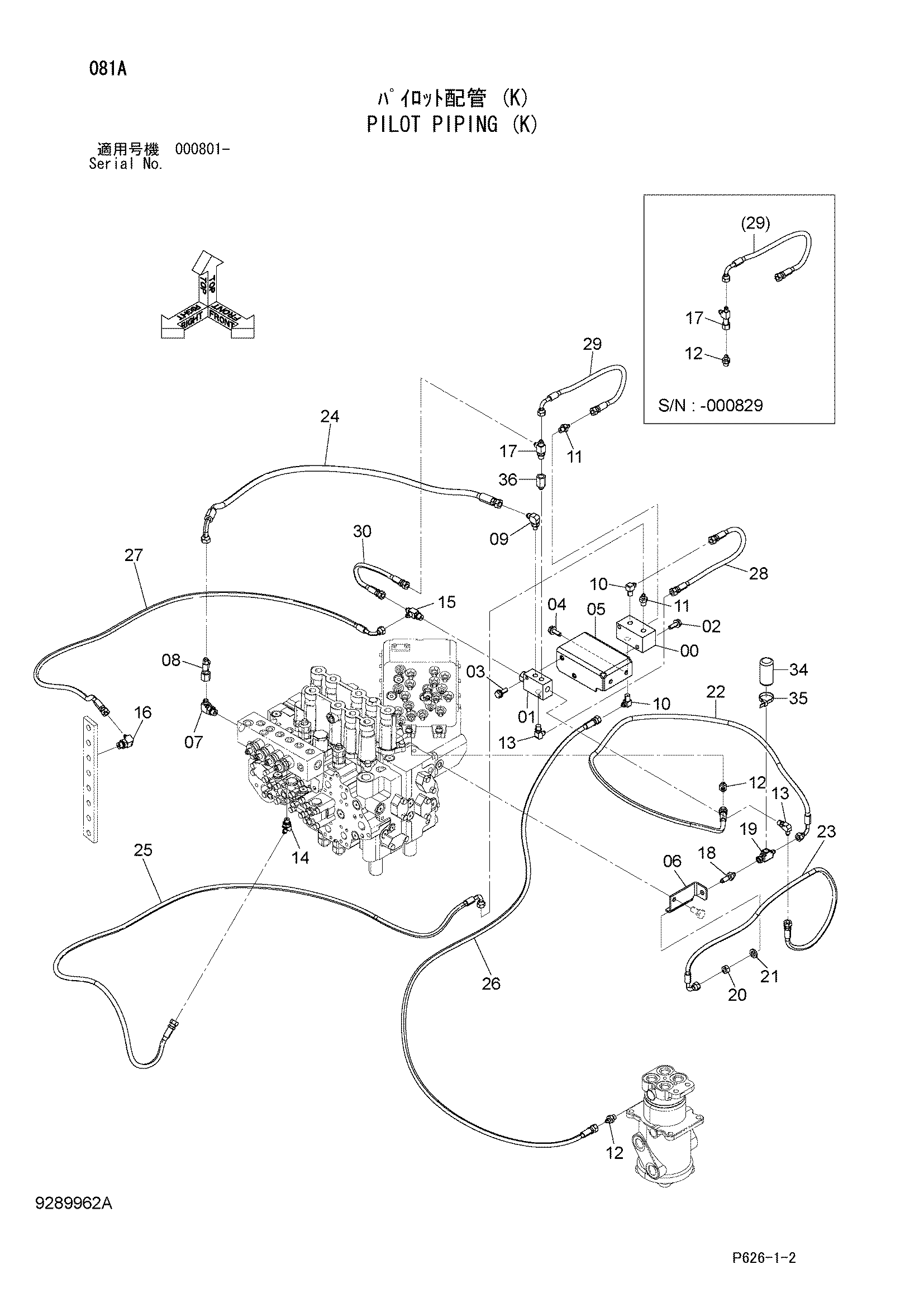

Заводская схема «Пилотные гидролинии (K)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438147 | Клапан | 1 |
| 01 | 4247705 | Клапан | 1 |
| 02 | J271070 | Болт с шайбой | 2 |
| 02A | J901070 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260850 | Болт с шайбой | 2 |
| 03A | J900850 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 8113330 | Кронштейн | 1 |
| 06 | 4683611 | Кронштейн | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4246672 | Соединительный штуцер | 1 |
| 09 | A852323 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852222 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852422 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852332 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4252786 замена: A852422 | Тройник | 1 |
| 17 | A852422 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4248117 | Адаптер | 1 |
| 19 | 4398684 | Тройник | 1 |
| 20 | 4209198 | Гайка | 1 |
| 21 | A590914 | Пружинная шайба | 1 |
| 22 | 9233830 | Шланг в сборе | 1 |
| 22A | 4612999 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 3 |
| 23 | 9215826 | Шланг в сборе | 1 |
| 23A | 4476873 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 2 |
| 24 | 9167990 | Шланг в сборе | 1 |
| 24A | 4397182 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 3 |
| 25 | 9285542 | Шланг в сборе | 1 |
| 25A | 4678906 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 4 |
| 26 | 9238244 | Шланг в сборе | 1 |
| 26A | 4618773 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 3 |
| 27 | 9276817 | Шланг в сборе | 1 |
| 27A | 4669487 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 3 |
| 28 | 4392387 | Шланг | 1 |
| 29 | 4622831 | Шланг | 1 |
| 30 | 4472408 | Шланг | 1 |
| 34 | 4207239 | Колпачок | 1 |
| 35 | 4055311 | Ленточный зажим | 1 |
| 36 | 4202564 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
