Дополнительный. шестерня насос (30L)(1) — HITACHI MA200

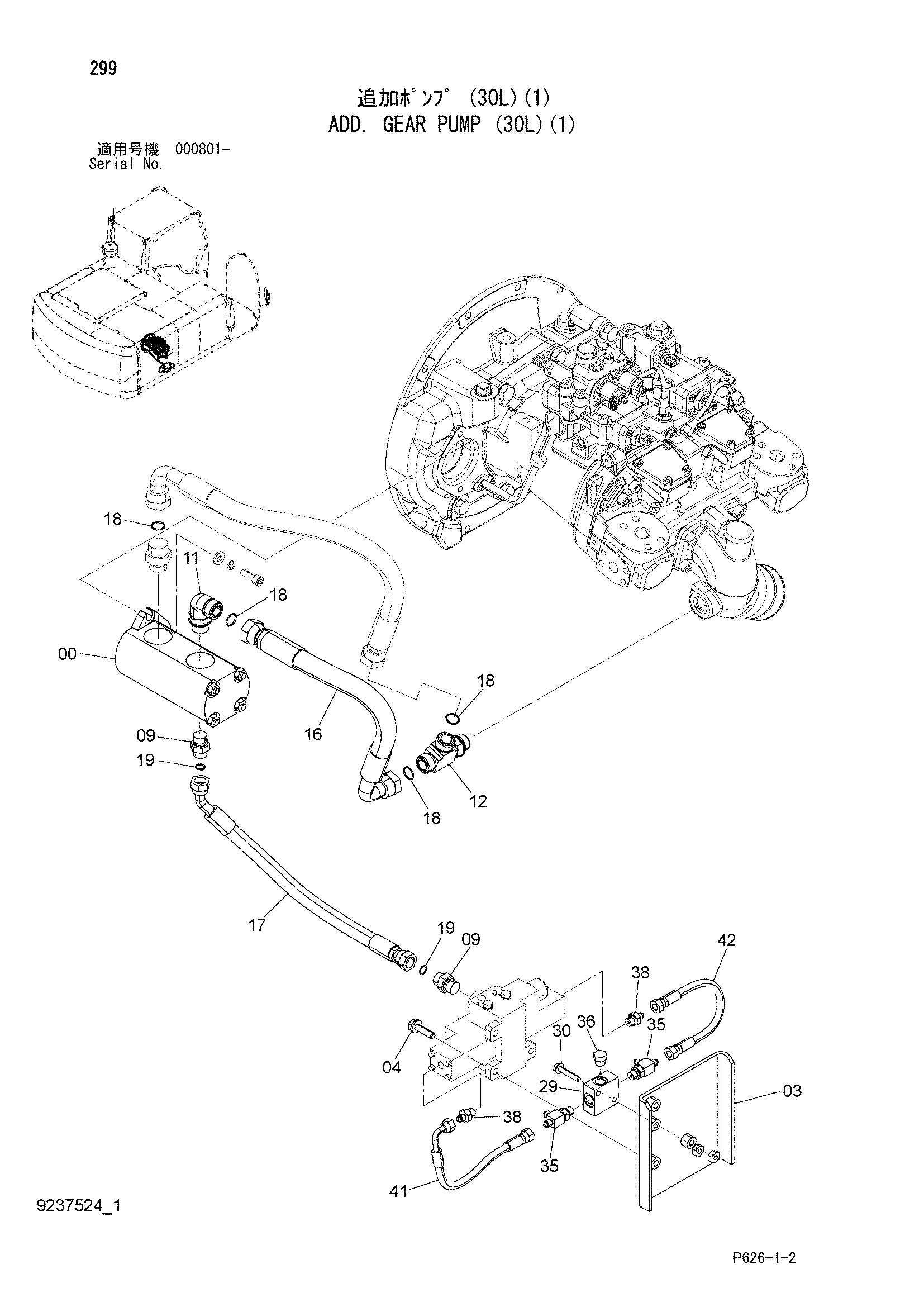

Заводская схема «Дополнительный. шестерня насос (30L)(1)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218033 | Шестерённый насос | 1 |
| 03 | 8103620 | Кронштейн | 1 |
| 04 | J271040 | Болт с шайбой | 3 |
| 04A | J901040 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 09 | A853144 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A853366 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853466 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4644618 | Шланг | 1 |
| 17 | 4487212 | Шланг | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 4 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 29 | 4411001 | Челночный клапан | 1 |
| 30 | J260845 | Болт с шайбой | 2 |
| 30A | J900845 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 35 | A852422 | Тройник | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A885002 | Пробка | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852122 | Адаптер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4442325 | Шланг | 1 |
| 42 | 4451995 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
