Сиденье стойка (подвеска) — HITACHI MA200

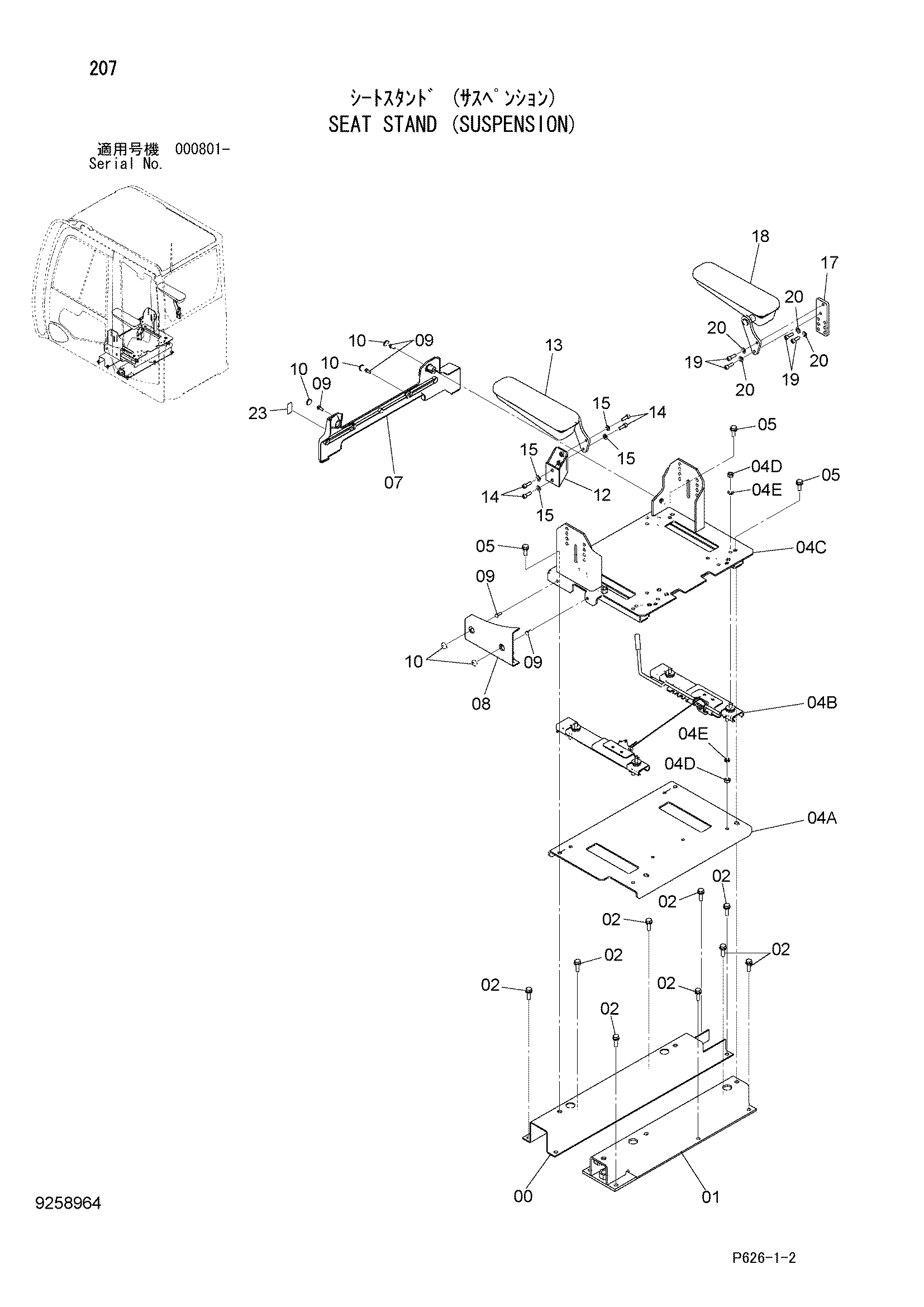

Заводская схема «Сиденье стойка (подвеска)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098869 | Стойка | 1 |
| 01 | 8098870 | Стойка | 1 |
| 02 | J271035 | Болт с шайбой | 11 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 9258980 | Водило в сборе | 1 |
| 04A | 8101964 | Пластина | 1 |
| 04B | 4631364 | Ползун | 1 |
| 04C | 6024037 | Водило | 1 |
| 04D | J952010 | Гайка | 8 |
| 04E | J222010 | Шайба | 8 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4644044 | Крышка | 1 |
| 08 | 4644052 | Крышка | 1 |
| 09 | J460620 | Винт с шайбой | 5 |
| 10 | 4644220 | Колпачок | 5 |
| 12 | 7050007 | Кронштейн | 1 |
| 13 | 4644169 | Опора рукоять | 1 |
| 14 | J780825 | Болт с внутренним шестигранником | 4 |
| 15 | J222008 | Шайба | 4 |
| 17 | 4648791 | Кронштейн | 1 |
| 18 | 4644172 | Опора рукоять | 1 |
| 19 | J782820 | Болт с внутренним шестигранником | 4 |
| 20 | J222008 | Шайба | 4 |
| 23 | 4650142 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
