Шестерённый насос — HITACHI MA200

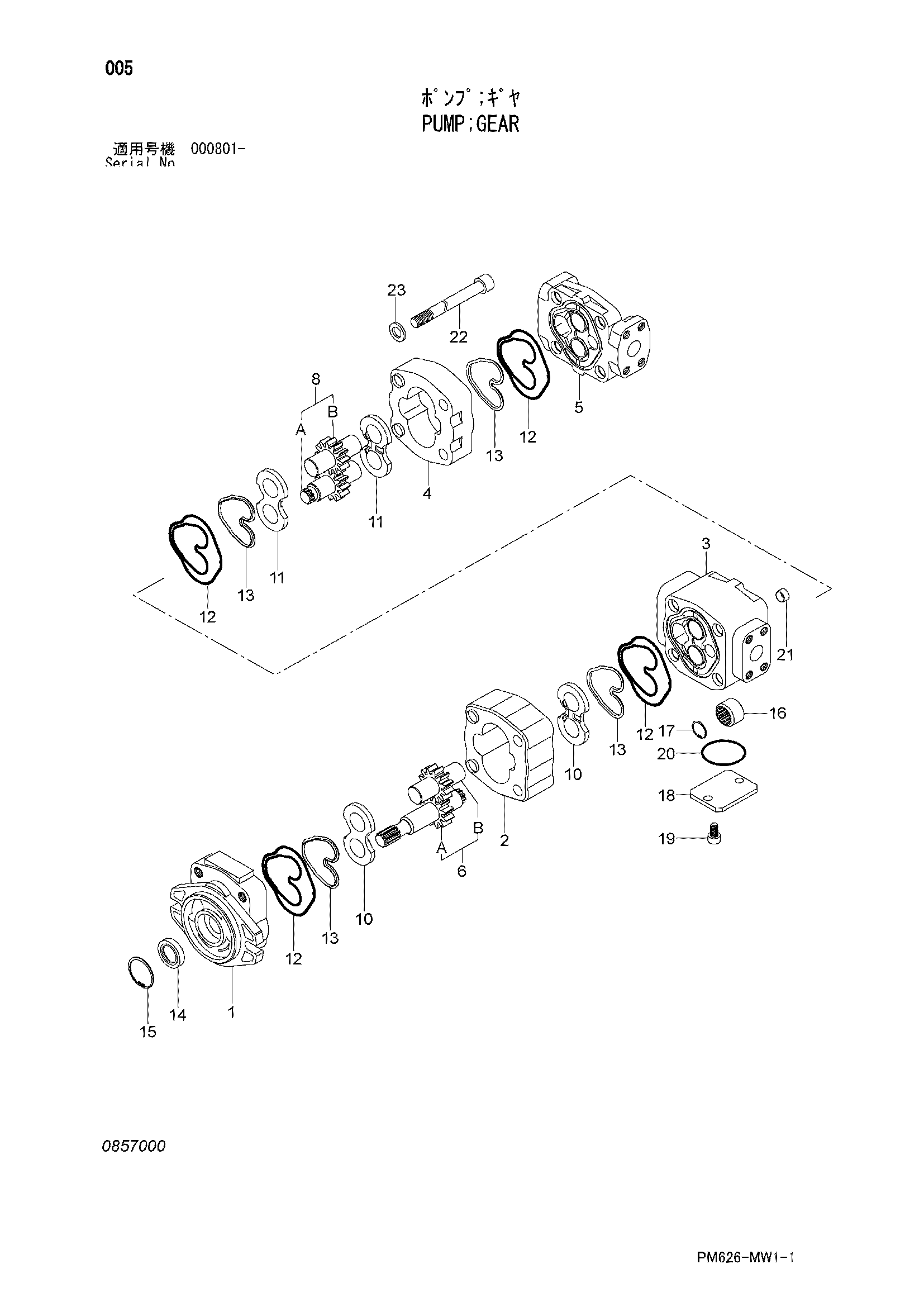

Заводская схема «Шестерённый насос» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4415604 | Шестерённый насос | 1 | |
| 1 | 0857001 | Фланец | 1 |
| 3 | 0857002 | Пластина | 1 |
| 5 | 0857003 | Крышка | 1 |
| 6 | 0857004 | Шестерня комплект | 1 |
| 8 | 0857005 | Шестерня комплект | 1 |
| 10 | 0857006 | Пластина | 2 |
| 11 | 0857007 | Пластина | 2 |
| 12 | 0857008 | Уплотнение пластина | 4 |
| 13 | 0857009 | Кольцо баккуп | 4 |
| 14 | 0857010 | Масляное уплотнение | 1 |
| 15 | 446751 | Стопорное кольцо | 1 |
| 16 | 0857011 | Муфта | 1 |
| 17 | 991710 | Стопорное кольцо | 1 |
| 18 | 0857012 | Крышка | 1 |
| 19 | 0857013 | Болт с внутренним шестигранником | 2 |
| 20 | 0857014 | Уплотнительное кольцо | 1 |
| 21 | 0857015 | Стабилизер | 2 |
| 22 | 0857016 | Болт с внутренним шестигранником | 4 |
| 23 | 0100127 | Шайба | 4 |
| 100 | 4486487 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
