Поворотный стабилизер трубопроводы (стрела) — HITACHI MA200

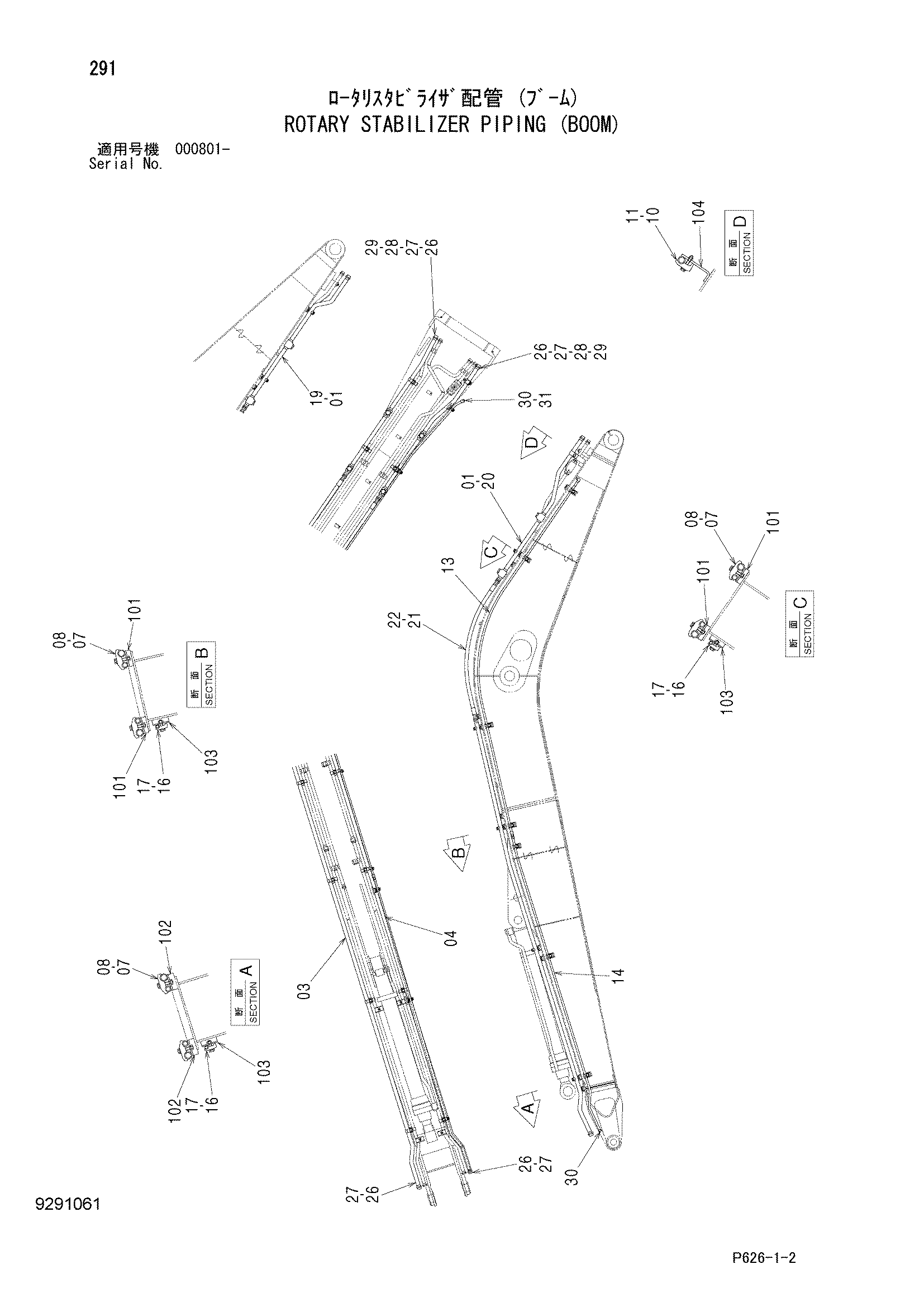

Заводская схема «Поворотный стабилизер трубопроводы (стрела)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4174542 | Пробка | 4 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 7039215 | Трубка | 1 |
| 04 | 7039214 | Трубка | 1 |
| 07 | 4153488 | Хомут трубки | 11 |
| 08 | J271265 | Болт с шайбой | 11 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4190127 | Хомут трубки | 1 |
| 11 | J271275 | Болт с шайбой | 1 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 8081741 | Трубка | 1 |
| 14 | 8081740 | Трубка | 1 |
| 16 | 4190124 | Хомут трубки | 7 |
| 17 | J271245 | Болт с шайбой | 7 |
| 17A | J901245 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 8086628 | Трубка | 1 |
| 20 | 8086629 | Трубка | 1 |
| 21 | 4259446 | Шланг | 2 |
| 22 | 4187328 | Уплотнительное кольцо | 4 |
| 26 | 4188138 | Гайка | 4 |
| 27 | 4189095 | Колпачок | 4 |
| 28 | 4210056 | Пробка | 2 |
| 29 | 4187328 | Уплотнительное кольцо | 2 |
| 30 | 4223518 | Пробка унион | 2 |
| 31 | 4222076 | Пробка | 1 |
| 101 | 9749939 | Седло винта | 7 |
| 102 | 9749940 | Седло винта | 4 |
| 103 | 9738322 | Седло винта | 7 |
| 104 | 9752940 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
