Электрооборудование (A) — HITACHI MA200

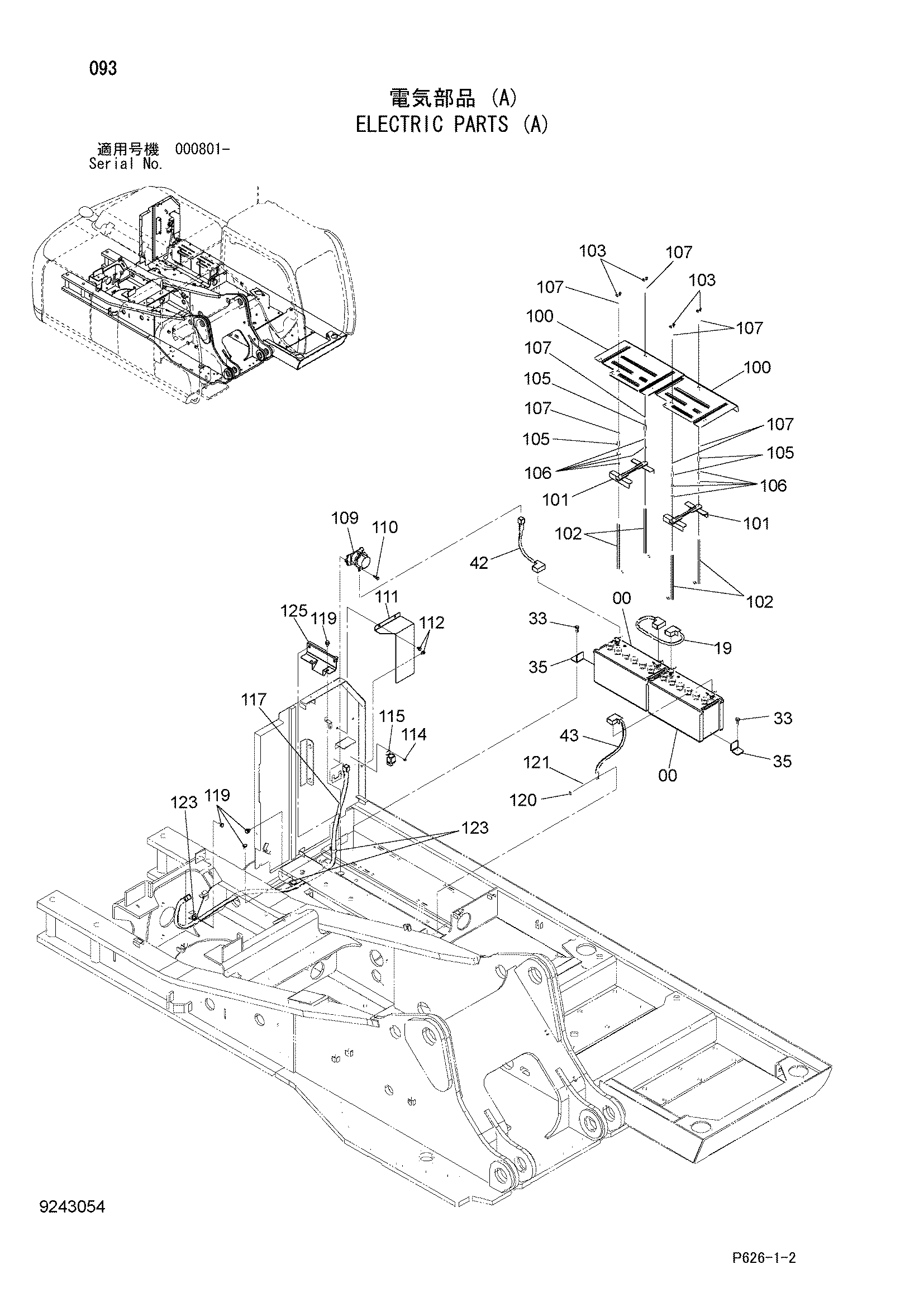

Заводская схема «Электрооборудование (A)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4628452 | Аккумулятор (110Ah) | 2 |
| 19 | 4627416 | Трос батт. | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4634964 | Кронштейн | 2 |
| 42 | 4648004 | Трос батт. | 1 |
| 43 | 4648005 | Трос батт. | 1 |
| 100 | 3106378 | Крышка | 2 |
| 101 | 8100266 | Кронштейн | 2 |
| 102 | 4430289 | Болт крюк | 4 |
| 103 | M570010 | Гайка винг | 4 |
| 105 | 4627469 | Проставка | 4 |
| 106 | J950010 | Гайка | 8 |
| 107 | J217083 | Шайба | 8 |
| 109 | 4255762 | Реле аккумулятор | 1 |
| 110 | J260830 | Болт с шайбой | 2 |
| 110A | J900830 | Болт | 1 |
| 110B | A590108 | Плоская шайба | 1 |
| 111 | 8106548 | Крышка | 1 |
| 112 | J260816 | Болт с шайбой | 3 |
| 112A | J900816 | Болт | 1 |
| 112B | A590108 | Плоская шайба | 1 |
| 114 | J260616 | Болт с шайбой | 2 |
| 114A | J900616 | Болт | 1 |
| 114B | A590106 | Плоская шайба | 1 |
| 115 | 4654039 | Реле | 1 |
| 117 | 4627419 | Трос аккумулятор | 1 |
| 119 | J271020 | Болт с шайбой | 5 |
| 119A | J901020 | Болт | 1 |
| 119B | J222010 | Шайба | 1 |
| 120 | J950010 | Гайка | 1 |
| 121 | A590110 | Плоская шайба | 1 |
| 123 | 4190274 | Зажим | 3 |
| 125 | 8106547 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
