Электрический тип управление детали (2) — HITACHI MA200

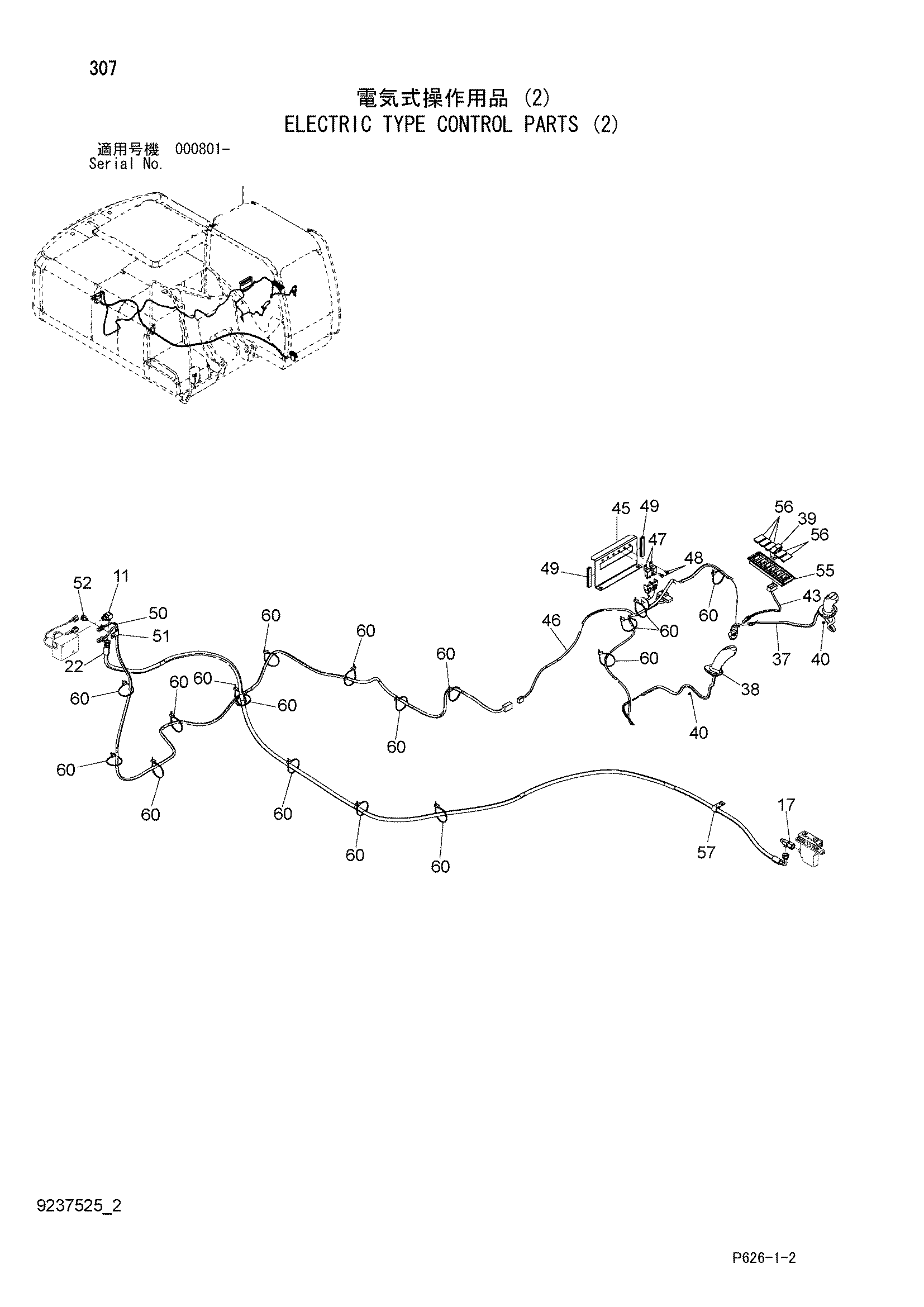

Заводская схема «Электрический тип управление детали (2)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4246672 | Соединительный штуцер | 1 |
| 22 | 9269864 | Шланг в сборе | 1 |
| 22A | 4661371 | Шланг | 1 |
| 22B | 4327315 | Защитный кожух | 5 |
| 37 | 4650093 | Рукоятка | 1 |
| 38 | 4650094 | Рукоятка | 1 |
| 39 | 4651295 | Выключатель | 1 |
| 40 | 4300351 | Ленточный зажим | 2 |
| 43 | 4651278 | Жгут проводов | 1 |
| 45 | 8101967 | Кронштейн | 1 |
| 46 | 3107512 | Жгут проводов | 1 |
| 47 | 4414207 | Реле | 2 |
| 48 | J460616 | Винт с шайбой | 2 |
| 49 | 4649377 | Резиновая прокладка | 2 |
| 50 | 4651340 | Жгут проводов | 1 |
| 51 | 4190261 | Зажим | 1 |
| 52 | J271020 | Болт с шайбой | 1 |
| 52A | J901020 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 55 | 2053295 | Корпус(6) | 1 |
| 56 | 4620283 | Колпачок | 5 |
| 57 | 4190273 | Зажим | 1 |
| 60 | 4055312 | Ленточный зажим | 19 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
