Поворотный стабилизер трубопроводы (рукоять) — HITACHI MA200

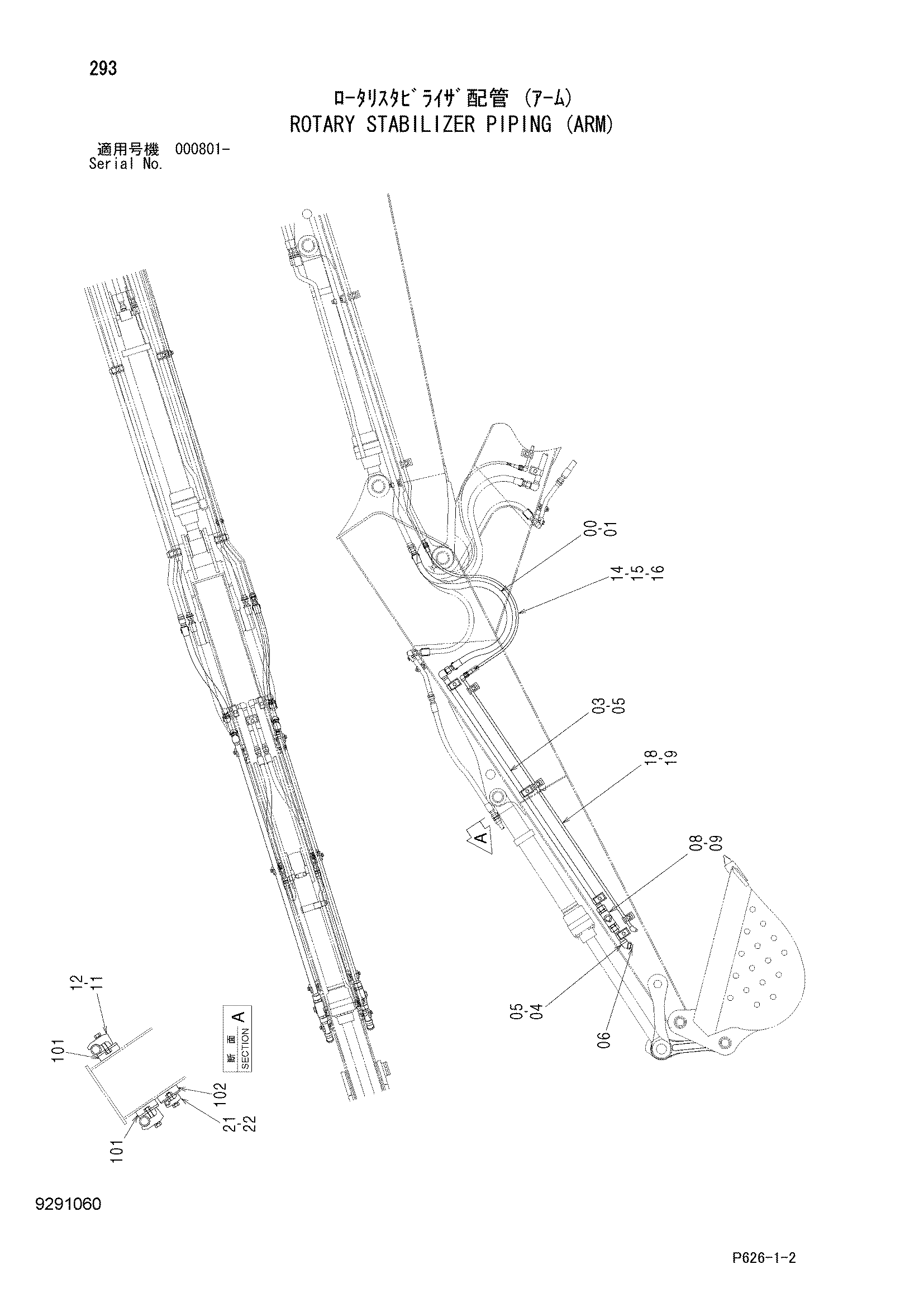

Заводская схема «Поворотный стабилизер трубопроводы (рукоять)» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399860 | Шланг | 2 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 03 | 9755579 | Трубка | 2 |
| 04 | 9745110 | Трубка | 2 |
| 05 | 4187329 | Уплотнительное кольцо | 4 |
| 06 | 94-2026 | Пробка | 2 |
| 08 | 4432055 | Запорный клапан | 2 |
| 09 | 4205196 | Адаптер | 4 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4190127 | Хомут трубки | 8 |
| 12 | J271265 | Болт с шайбой | 8 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4407594 | Шланг | 1 |
| 15 | 4055167 | Защитный кожух | 1 |
| 16 | 4073050 | Шайба | 1 |
| 18 | 9755580 | Трубка | 1 |
| 19 | 94-2023 | Пробка | 1 |
| 21 | 4190124 | Хомут трубки | 3 |
| 22 | J271245 | Болт с шайбой | 3 |
| 22A | J901245 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 101 | 9749939 | Седло винта | 8 |
| 102 | 9738322 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
