Шестерённый насос — HITACHI MA200

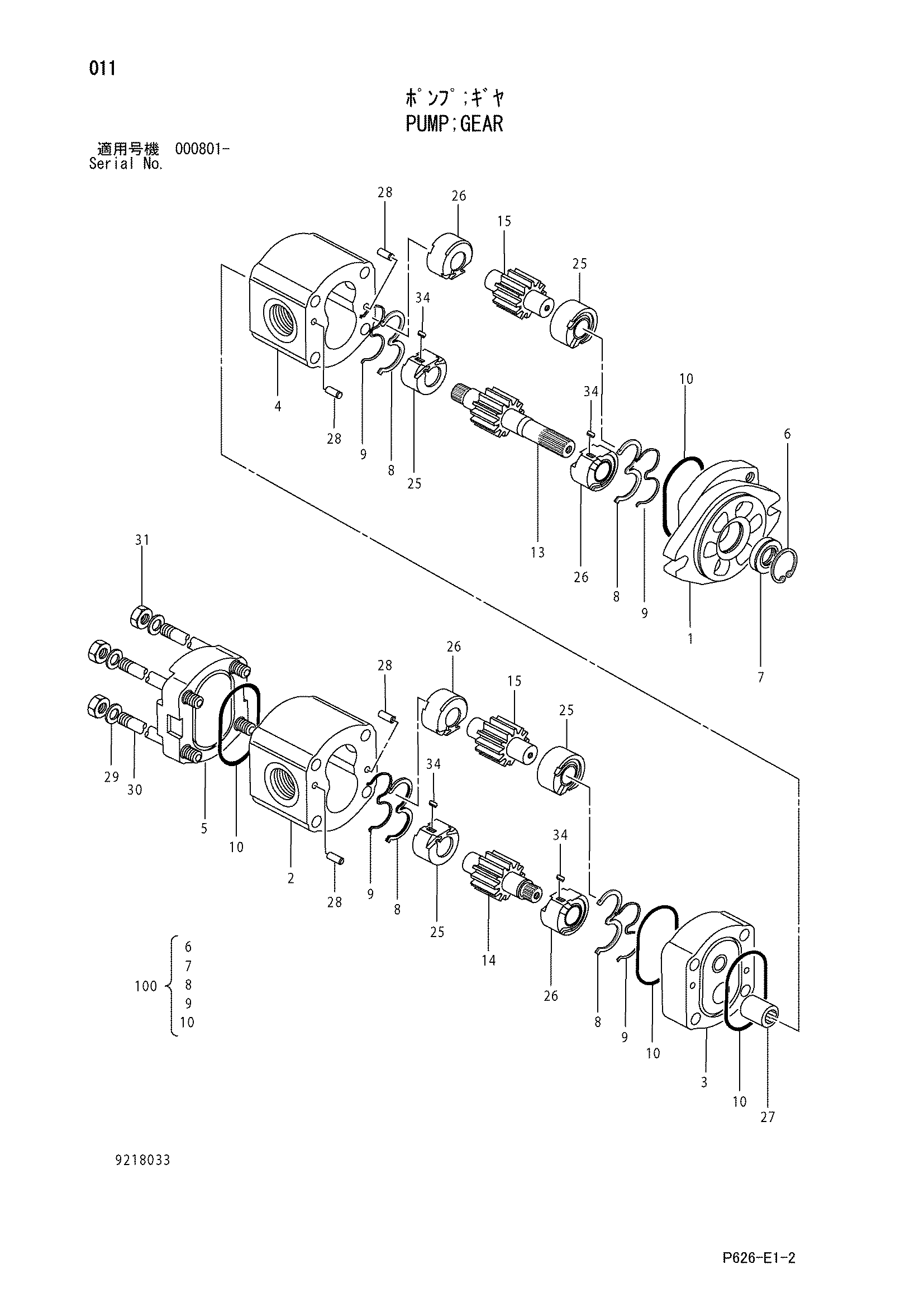

Заводская схема «Шестерённый насос» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9218033 | Шестерённый насос | 1 | |
| 1 | 0354601 | Фланец | 1 |
| 3 | 0424901 | Фланец | 1 |
| 5 | 0354603 | Крышка | 1 |
| 6 | 0354604 | Стопорное кольцо | 1 |
| 7 | 0408202 | Масляное уплотнение | 1 |
| 8 | 0408203 | Уплотнение | 4 |
| 9 | 0354607 | Опорное кольцо | 4 |
| 10 | 0354608 | Уплотнительное кольцо | 4 |
| 27 | 0424902 | Муфта | 1 |
| 28 | 0354610 | Палец | 6 |
| 29 | 0354611 | Шайба | 4 |
| 30 | 0415302 | Болт | 4 |
| 31 | 0354613 | Гайка | 4 |
| 34 | 0354614 | Шпонка | 4 |
| 100 | 0424903 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
